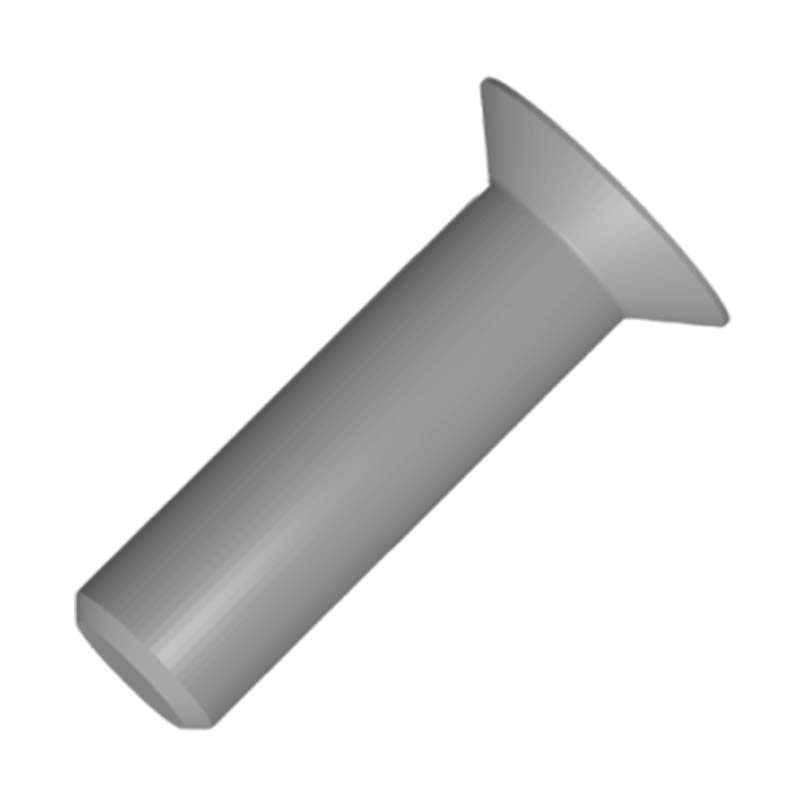

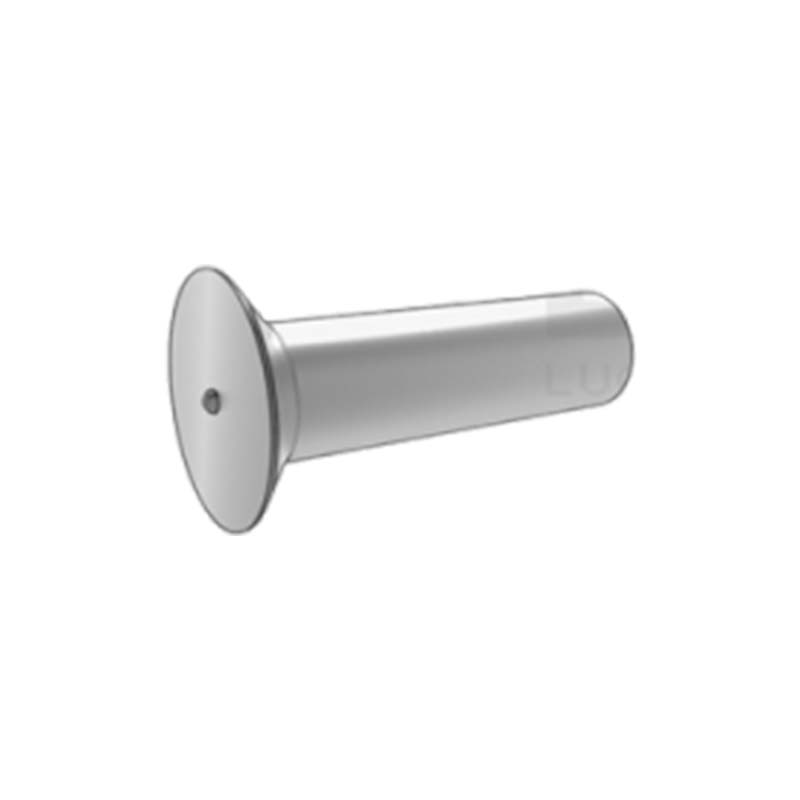

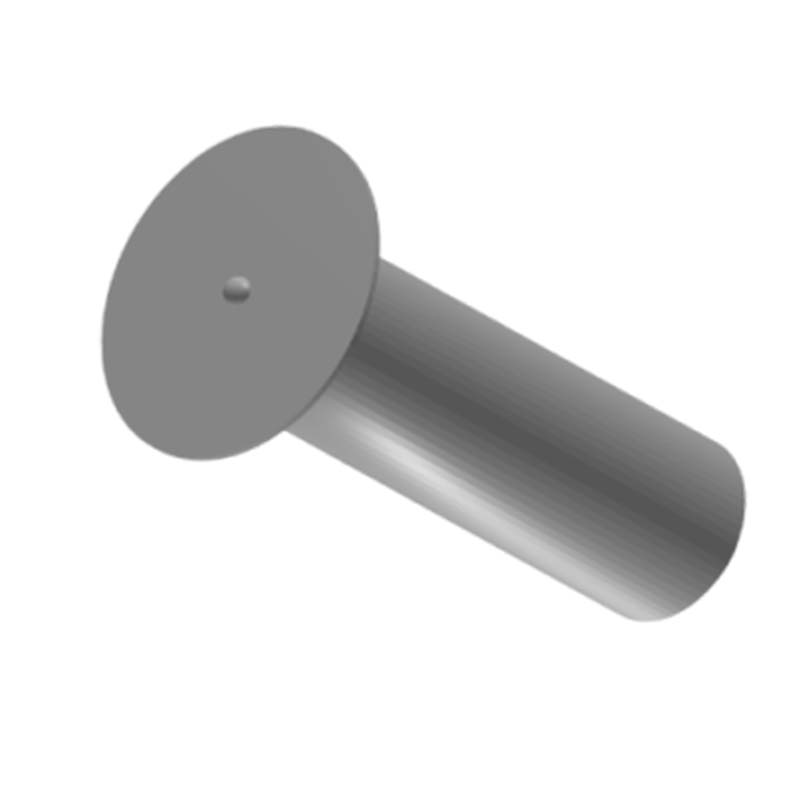

100°-os laposfejű csapok

A 100°-os laposfejű csapok fejénél 100°-os szöget zárnak be, és a felülettel egy szintben szerelhetők fel. Alkalmasak fém panelekhez, bútorkeretekhez vagy olyan mechanikus berendezésekhez, amelyek alacsony profilú fejet igényelnek. A Xiaoguo® gyár szigorúan követi az MS 20426L-1993 szabványt a gyártás során.

Modell:MS 20426L-1993

Kérdés küldése

termékleírás

A 100°-os laposfejű csapok egyik vége 100°-os laposfejű, míg a másik végén menetek vannak. A lapos fej lehetővé teszi, hogy szorosan illeszkedjen a megfelelő süllyesztett lyukakkal rendelkező alkatrészekhez. Menetleírása számos, a kis M3-as mérettől a nagyobb M16-os méretig terjed.

Termékadatok és paraméterek

A lapos fejű csapok lényegében egyfajta hegesztőcsap. Fejük kúpos, és hegesztés közben szinte egy síkban vannak a munkadarabbal. A 100°-os szög kulcsfontosságú, mivel lehetővé teszi, hogy a csapfej enyhén belesüllyedjen az anyagba, így megtartva az alacsony profilt. Ha a hegesztés után a felületet simán és síkon kell tartani, például olyan felületeken, ahol a munkadarab hajlamos elakadni, akkor ez a fajta csap használható.

A 100°-os laposfejű csapok kúpos fejük szögéből kapták a nevét. Ez a speciális 100 fokos kialakítás biztosítja, hogy a varrat szinte egy síkban legyen az alapanyaggal. Elterjedt választás lemezmegmunkáláshoz vagy minden olyan helyzethez, ahol a felületre hegesztésre van szükség a vizuálisan vagy funkcionálisan sima felület fenntartása érdekében.

Sajátos kúpszögüknek köszönhetően alacsonyabb fejprofillal rendelkeznek. Hegesztéssel szinte láthatatlan csatlakozási pontokat képeznek. Az autóipar, az elektronika vagy a háztartási gépek gyártása területén gyakran találja azokat olyan területeken, ahol tiszta és sima felületre van szükség.

Hétfő	1/16	3/32	1/8	5/32	3/16	7/32	1/4	5/16	3/8
dk max	0.118	0.183	0.229	0.29	0.357	0.419	0.49	0.568	0.698
dk min	0.11	0.175	0.221	0.282	0.349	0.411	0.482	0.56	0.69
k	0.022	0.036	0.042	0.055	0.07	0.083	0.095	0.106	0.134
d max	0.065	0.097	0.128	0.159	0.19	0.222	0.253	0.315	0.378
d min	0.061	0.093	0.124	0.155	0.186	0.218	0.249	0.311	0.374
