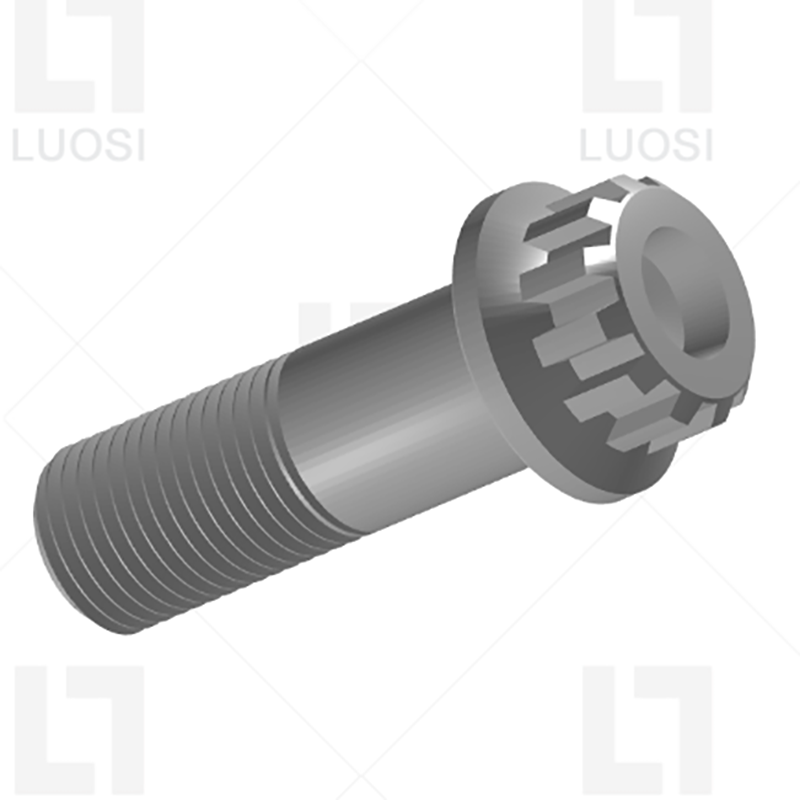

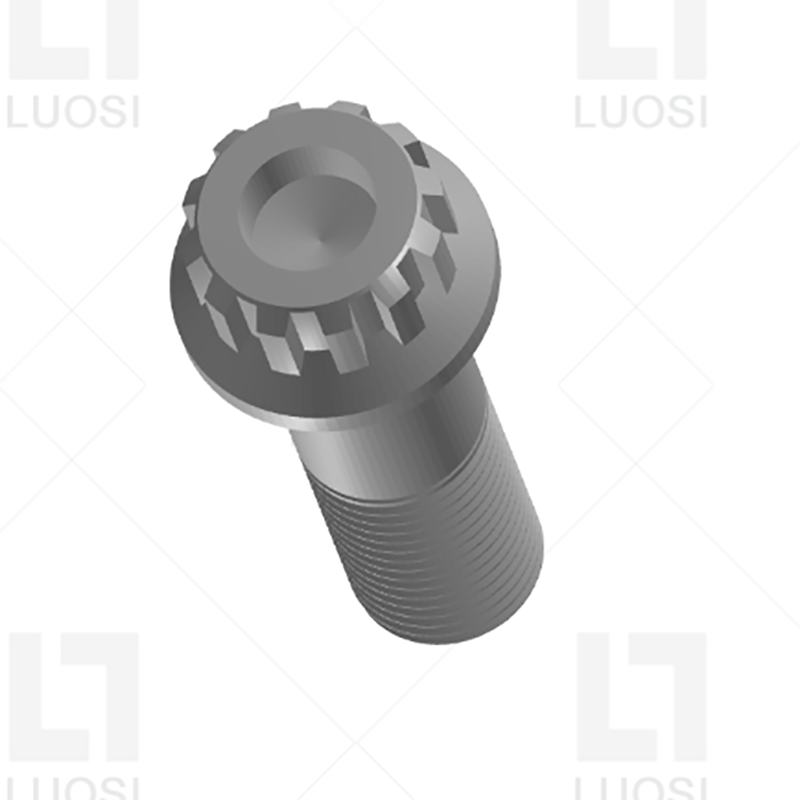

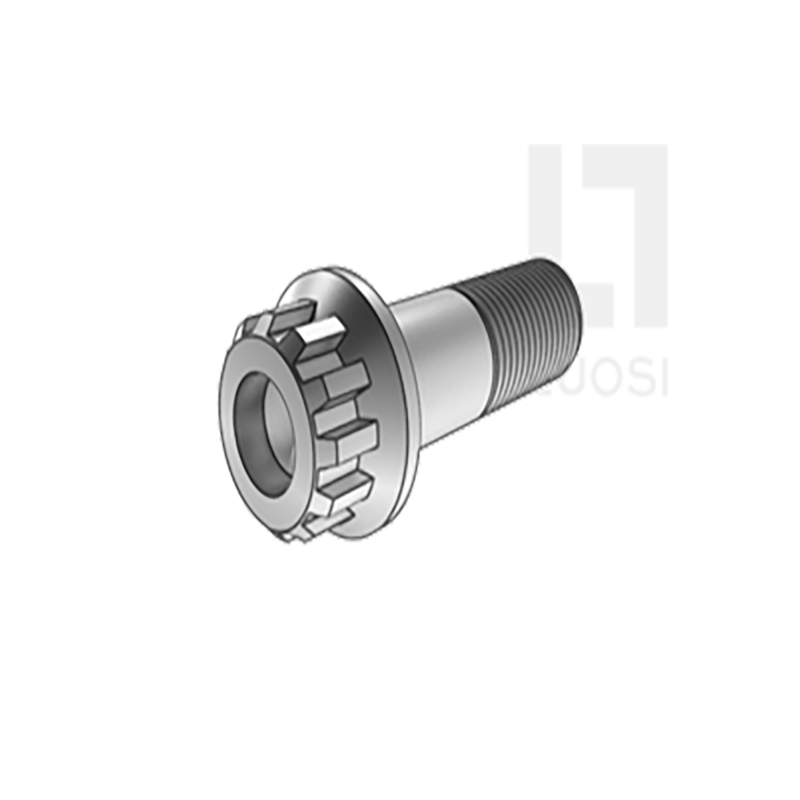

12 fogak spline csavarok karimával

A 12 fogas karimával rendelkező fogas-csavarok gyakran alkalmasak olyan projektekhez, amelyek szilárd és csúszásgátló csatlakozásokat igényelnek. Ez jobb nyomatékot biztosíthat, és megakadályozhatja, hogy a csavarok csúszjanak a meghúzási folyamat során. A XiaoGuo® gyár által termelt csavarok megfelelnek az MS 14157B-1978 végrehajtási standardnak.

Kérdés küldése

termékleírás

A 12 fogak, a karimával rendelkező 12 fogak fejét 12 fogakkal tervezték, amelyek szorosan illeszkedhetnek a megfelelő spline aljzatkulccsal. Az alján van egy karima, mint egy tömítés, amely növelheti az érintkezési területet a csatlakoztatott anyaggal.

Termékjellemzők

A 12 fogas spline -csavarok karimával egyedi szerkezetű, 12 fogak és karima. A 12 fogas spline több erő alkalmazási pontot biztosít, így a meghúzási műveletet pontosabbá és simábbá teszi. A karimák szétszórják a nyomást, fokozzák a kapcsolat stabilitását és megakadályozzák a csavarok meglazulását.

Ezek a csavarok csatlakoztathatók a szélturbina pengének gyökéréhez. A pengecsavar 20 tonnás centrifugális erőnek van kitéve. Terhelhet. A spline fej ellenáll az 1000 N · m hidraulikus nyomatéknak. A karima megakadályozhatja, hogy a kompozit anyag gyökere a mikro-mozgás miatti repedést. Ötévente cserélni kell, és mindegyik sérült penge akár 250 000 dollárba kerül.

A 12 fogas spline csavarokhoz illő spline csavarhúzók szükségesek. Hatalmas nyomatékot továbbíthatnak sztrippelés nélkül, jóval jobb, mint a hatszögletű csavarok. A beépített karima hasonlóan működik a tömítéshez, így további alkatrészeket takaríthat meg. Nagyon alkalmas a nehéz berendezések karbantartására.

A 12 fogas karimával rendelkező fogas csavarok nem könnyű megsérteni. A legtöbb embernek nincs spline eszköze. A karimák a csavarokat rezgés alatt rögzíthetik, és azokat nyilvános gépeken vagy vasúti síneken használják, ahol a lopás kockázata van. A nagy vibrációs területeken (kompresszorok, generátorok) határozottan rögzíthetők. A spline illesztőprogram nem jön ki. A fogazott karima opció megharaphatja a felületet. Nincs szükség reteszelő alátétre.

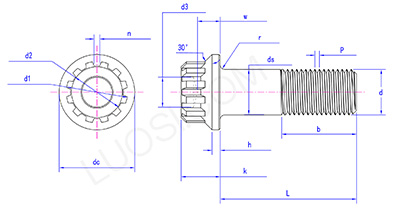

Termékparaméterek

Mon	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC Max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC Min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
K -min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
H Max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
H -min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
B Min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
D3 Max Max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
miniszterelnök	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
bányákban	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
DS Max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
DS Min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
D1 Max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 perc	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
D2 Max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 perc	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
N Min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
R max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
R Min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
