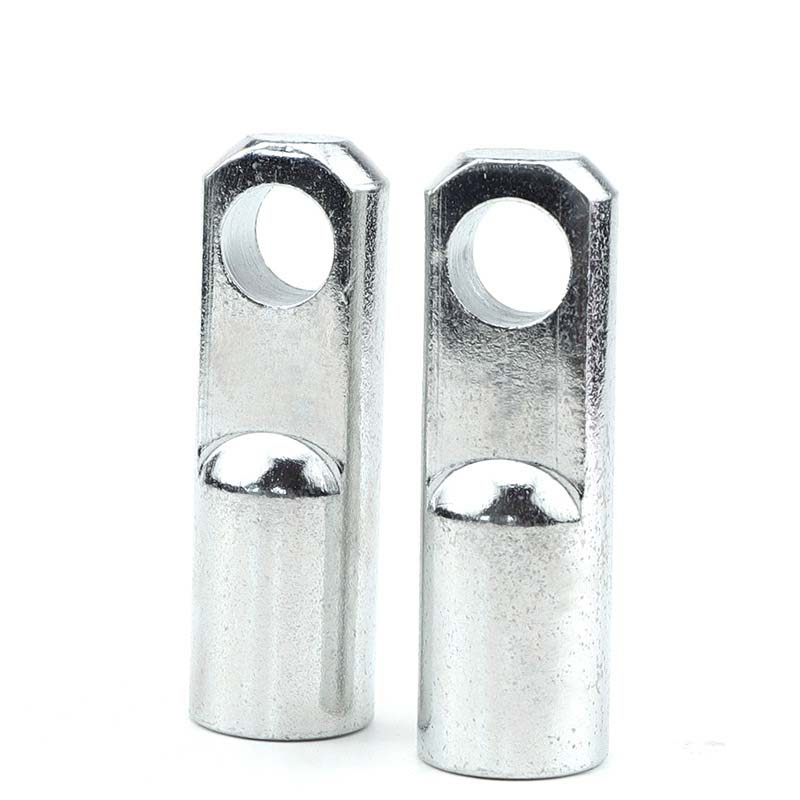

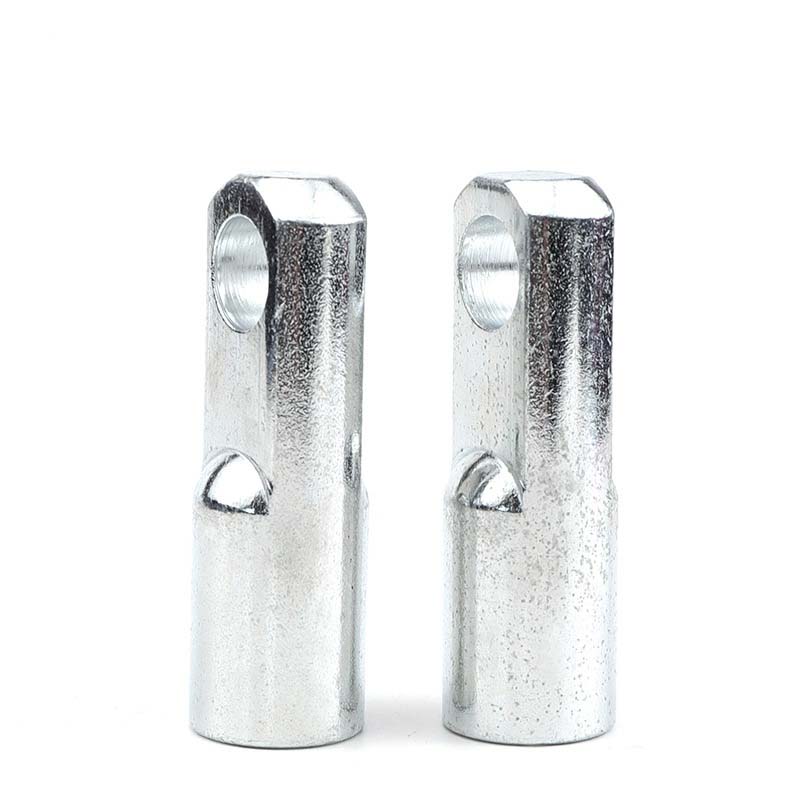

Clevis Type I csatlakozó

A Clevis I. típusú csatlakozók gyakori mechanikus csatlakozóelemek. A furataikat csapok vagy csavarok beillesztésére használják más alkatrészek csatlakoztatásához. A megfelelő felszerelés biztosítja a sima kormányzást. A Xiaoguo® olyan anyagokat használ, amelyeket alaposan teszteltek, és megfelelnek a vonatkozó minőségi előírásoknak, biztosítva a hosszú távú használatot.

Kérdés küldése

termékleírás

A Clevis I-es típusú csatlakozók gyakran felületkezelést kapnak, például nikkelezést (áram nélkül), cinkbevonatot vagy eloxálást. Ezek a kezelések segítenek ellenállni a rozsdának, csökkentik a súrlódást, és kész megjelenést kölcsönöznek nekik. A hegyek polírozottak vagy csiszoltak, hogy rendkívül sima legyen, csökkentve a súrlódást mozgás közben. A zord környezetekhez, mint például a magas hőmérséklet vagy a vegyszerek magas szintje, speciális bevonatokat, például teflont (PTFE) adunk hozzá. Mindezek a kezelések meghosszabbítják a tűk élettartamát és megbízhatóan működnek, még extrém körülmények között is.

Clevis type I connector parameter

Hétfő	Φ8	Φ10	Φ12
d max	8.058	10.058	12.07
d min	8	10	12
ds	12	14.5	17.5
d1	M5	M6	M8
h	4	5	6
L	42	47.5	53
L1	36	40	44
t	25	27	29
L2	12	14.5	17.5
P1	0.8	1	1

Méretek

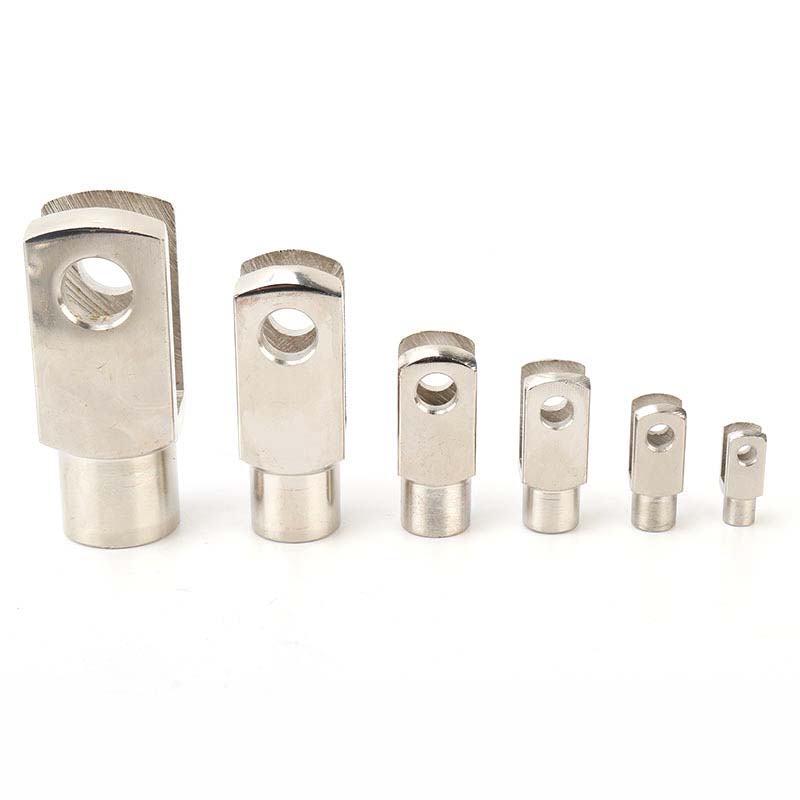

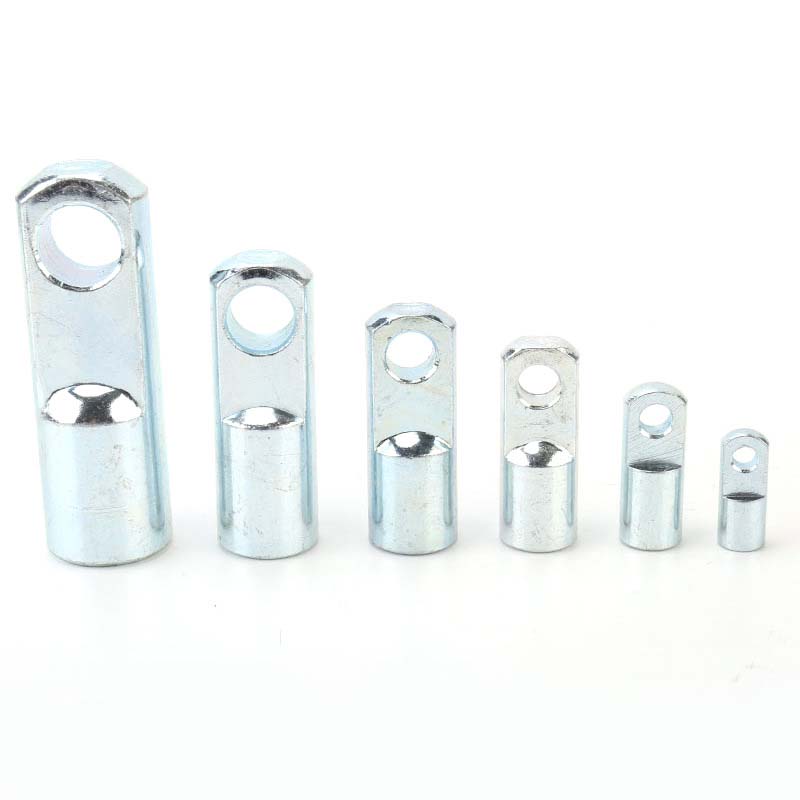

A Clevis I-es típusú csatlakozók 2 mm-es vékonytól a vaskos 50 mm-es átmérőig terjedő méretben kaphatók, és szükség esetén akár 300 mm-es hosszúságot is elérhetnek. A golyós hegyek illeszkednek a szabványos csapágyakhoz vagy perselyekhez, amelyek a legtöbb sebességváltóban megtalálhatók. Nagyon precízek (bizonyos esetekben ±0,01 mm), így elakadás nélkül illeszkednek az alkatrészekhez.

Behelyezésükhöz a meneteseket (gondoljunk M4-től M20-ig) egyenesen a fúrt lyukakba csavarja be.

Ha más formára van szüksége, például lépcsős, kúpos vagy bármilyen, a projekt által megkívánt formára, a Xiaoguo® gyár testreszabhatja. Csak a megfelelő formát és paramétereket kell megadnia.

Szélsőséges hőmérsékleten vagy zord környezetben

A hőálló ötvözetekből vagy kerámiából készült Clevis típusú I-es csatlakozó őrült hőmérsékleten is kitart, gondoljunk a fagyos hidegre (-50°C) a sütőmelegre (500°C). A rozsdamentes acélból készültek kiválóan alkalmasak nedves vagy rozsdás helyekre, például hajókra vagy vegyi üzemekre. A kerámia csapok még szuperforró kemencékben sem rozsdásodnak. Kenjen rá néhány moly zsírt vagy hasonló bevonatot, és sokkal jobban kezelik a durva, nagy súrlódású munkákat.

Ezekcsapokőrülten teszteljék magukat, hogy megbizonyosodjanak arról, hogy pontosak maradnak és megtartják a súlyukat, még akkor is, ha a dolgok felforrósodnak vagy remegnek. Alapvetően úgy vannak kialakítva, hogy ne adják fel, amikor a helyzet nehéz lesz.
