E típusú rögzítőgyűrű

Az E típusú rögzítőgyűrűket általában mechanikus rendszerekben használják, hogy megakadályozzák a csapágyak, fogaskerekek vagy tengelyek tengelyirányú mozgását. Az ügyfelek megbíznak a Xiaoguo®-ban versenyképes árai miatt, anélkül, hogy az anyag tartósságát veszélyeztetné.

Modell:DIN 6799-1981

Kérdés küldése

termékleírás

Ez az E típusú rögzítőgyűrű egy belső rögzítőgyűrű, különböző anyagokból készül, hogy illeszkedjen a különböző munkákhoz. A rozsdamentes acél típusok, mint a 304 vagy 316 alkalmasak nedves vagy vegyszeres területeken. A keményebb, 410-es fokozatú acél jobban bírja a kopást. A szénacél gyűrűk olcsóbbak, de még mindig erősek, különösen rozsdamentes bevonattal. A berillium réz elektromos munkákhoz vagy gyúlékony területekhez használható, mivel nem szikrázik. A műanyagok (például a nejlon) ellenállnak a vegyszereknek, és csökkentik a zajt könnyebb összeállításokban. Az igazán durva gyáraknál a keményebb fémek, mint például a Hastelloy® vagy a Monel® megszokják. Ezeknek az anyagoknak a többségét ellenőrzik a biztonsági és ökológiai szabályok (például az RoHS) szempontjából, így megfelelőek a szabályozott iparágakban.

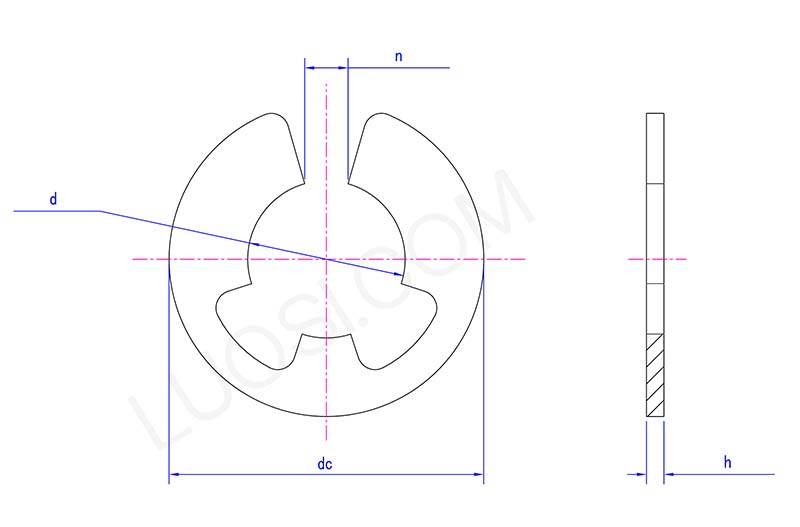

E type snap ring Structure diagram

Hétfő	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d max	5	6	7	8	9	10	12	15	19	24	30
d min	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h max	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
h min	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n max	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n perc	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
dc max	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Rendszeres ellenőrzés és karbantartás

Annak érdekében, hogy az E típusú rögzítőgyűrű hosszabb ideig tartson, időnként ellenőrizze őket rozsdásodás, repedés vagy hajlás szempontjából, különösen nagy igénybevételű gépeknél. Tartsa tisztán a barázdáikat, hogy a szennyeződés ne rontsa el az illeszkedést. Ha sok a súrlódás, adjon hozzá zsírt, hogy simábban csússzon.

Felszereléskor kerülje a túlfeszítést vagy a túl erős összenyomást, mert ez idővel gyengíti a gyűrűt. Ha sérülést észlel, cserélje ki őket. Az extrákat száraz helyen tárolja (nem túl meleg vagy hideg), hogy az anyag ne romoljon le. Használjon rögzítőgyűrűs fogót a biztonságosabb kezelés érdekében.

A környezeti tényezők hatása

K: Hogyan befolyásolják a környezeti tényezők, például a hőmérséklet vagy a nedvesség a belső rögzítőgyűrű teljesítményét?

V: Ha nem megfelelő anyagot választ, a magas hő vagy páratartalom elronthatja az E típusú rögzítőgyűrűt. A szénacél gyűrűk (az erősebbek) nedves helyeken rozsdásodnak, kivéve, ha rozsdaálló bevonattal rendelkeznek. A rozsdamentes acélok (például a közönséges 304/316-os minőségek) jól ellenállnak a nedvességnek, de 400 °C felett kezdenek veszíteni szilárdságából. Egyes rozsdamentes acélok vagy speciális fémek fagyponton is rugalmasak maradnak. Ha vegyszerek, például savak vagy oldószerek érintettek, válasszon nem reakcióképes bevonatot (például teflont).

Van egy profi csapatunk, aki tud megfelelőt ajánlanitermékekfelhasználási forgatókönyvek és követelmények alapján, valamint személyre szabott szolgáltatásokat is nyújtanak.

Termékleírások és minőségek

Az E típusú rögzítőgyűrű egyértelmű specifikációs fokozatokkal rendelkezik, hogy megfeleljen a különböző alkalmazási igényeknek, és a specifikációkat elsősorban a méret, az anyag és a teherbíró képesség határozza meg. Ami a méretet illeti, a legfontosabb paraméterek közé tartozik a belső átmérő, a külső átmérő és a vastagság, a szabványos minőségeknél a szokásos belső átmérő 3 mm-től 50 mm-ig terjed. Ezeket a méreteket úgy tervezték, hogy megfeleljenek a mechanikus szerelvények általános tengely- és furatméreteinek. Az anyagminőségek az alapanyag alapján vannak felosztva, például szénacél minőség (SWRM12) és rozsdamentes acél minőség (SUS304, SUS316), ahol a szénacél osztályok az általános terhelési forgatókönyvekhez, a rozsdamentes acélok pedig a korrózióálló követelményekhez tartoznak. A teherhordó fokozatokat az általuk elviselhető maximális axiális terhelés szerint osztályozzák: alacsony fokozatú (akár 500 N) a kis terhelésű berendezésekhez, mint például a kismotorokhoz, és a kiváló minőségű (2000 N feletti) nehézgépekhez, például autóipari sebességváltókhoz. Minden specifikációs fokozat fel van tüntetve a termék csomagolásán, és a felhasználóknak ki kell választaniuk a megfelelő minőséget az összeszerelési követelmények és az üzemeltetési feltételek alapján.
