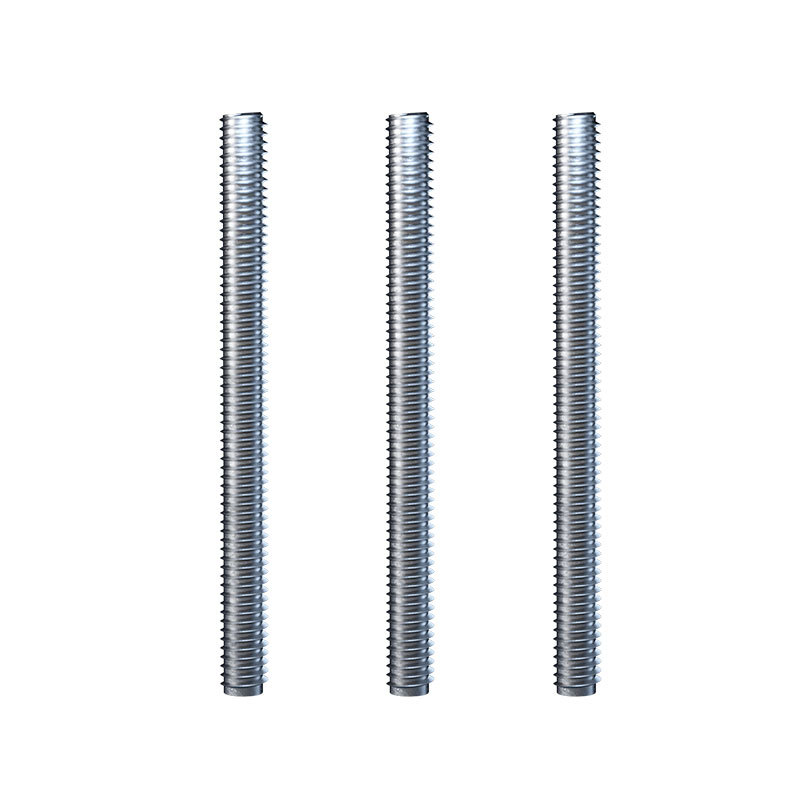

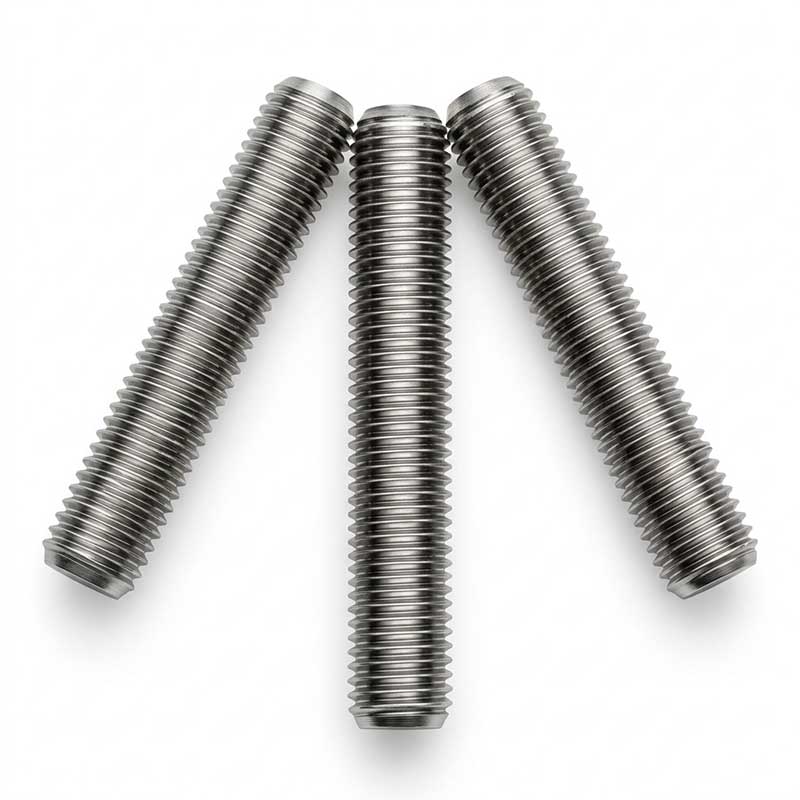

Teljesen menetes csapcsavarok

Szabványos specifikációk

Ebben a három vonatkozásban bemutatjuk Önnek a teljesen menetes csapcsavarok szabványos specifikációit.

(1) Dimenziós szabványok

Metrikus: DIN 975, DIN 976, ISO 898-1

Imperial (Egyesített): ANSI/ASME B18.31.1, UNC / UNF menetsorozat

Menettűrés: Metrikus: 6g osztály

Imperial: 2A osztály

(2) Anyag- és szilárdsági fokozatok

Szénacél

4.8 / 5.6 fokozat – könnyű, általános összeszerelés

8.8 fokozat – gépi és szerkezeti munkáknál a leggyakoribb

10,9 / 12,9 fokozat – nagy szilárdság, nagy terhelés

Ötvözött acél (magas hőmérséklet/nyomás)

ASTM A193 B7 – szabvány a magas hőmérsékletű, nagynyomású karimákhoz és csövekhez

ASTM A193 B16 – még magasabb hőmérsékletű kiszolgáláshoz

Rozsdamentes acél

304 (A2) – jó általános korrózióállóság

316 (A4) – jobb tengeri, vegyi és tengerparti környezetben

Általában megfelel az ISO 3506-1 A2-70, A4-70 vagy A4-80 tulajdonságosztályoknak

(3) Felületi kikészítések (szabvány szerint)

Horganyzás – alapvető védelem, általános beltéri használatra

Tűzihorganyzás – vastagabb bevonat kültéri és korrozív környezethez

Fekete oxid – fényvédelem, tükröződésmentes felület

Rozsdamentes acél – nincs szükség bevonásra; ASTM A967 szerint passzivált

Szerkezeti jellemzők

A teljesen menetes csapcsavarok szerkezete a legjellegzetesebb jellemzője. Ha felkeltettük érdeklődését, kérjük, vegye fel velünk a kapcsolatot.

(1) Teljes menetes folytonos szerkezet

Integrált menet: A teljes hossza egyik végétől a másikig menetes, sima szakaszok nélkül.

Bármilyen vágás: Vághatsz ameddig csak akarsz, és vágás után az anyákat is meghúzhatod.

Folyamatos erőkifejtés: A menetek egyenletesen oszlanak el, és az erőt egyenletesen fejtik ki.

(2) Menetfeldolgozási módszer (hengerlés)

Hengerlési folyamat: A szálat nem vágják el, hanem hengerrel vagy hengerlőgéppel préseléssel alakítják ki.

Folyamatos fémfilé: A hengerlés nem vágja el az anyagszálakat, és a szál gyökere tömörebb. A kifáradási szilárdság és a szakítószilárdság nagyobb, mint az esztergálással előállított menetes alkatrészeké.

Sima felület: A vágás során nem maradtak sorja vagy karcok. Az anya simán felcsavarható és nem akad el könnyen.

(3) Nincs fejkialakítás

Szimmetrikus mindkét végén: Nincs hatszögletű vagy négyzet alakú fej, mindkét végén menet van.

A beszerelés rugalmas: mindkét végéről behelyezhető, így alkalmas olyan helyzetekre, ahol szűkös a hely, és csak az egyik oldalon lehet működtetni.

Telepítési megjegyzések

Függetlenül attól, hogy megvásárolta a teljesen menetes csapcsavarokat vagy sem, kérjük, feltétlenül olvassa el a következő tartalmat, mert nagy segítség lesz az Ön számára.

(1) Menet illesztés: Próbálja meg meghúzni a megfelelő anyát, hogy megbizonyosodjon arról, hogy a menet specifikációi (metrikus/angol, durva menet/finomabb menet) összhangban vannak.

(2) Végkezelés: Ha a csapokat a helyszínen vágják, ellenőrizze, hogy a vágási felület sima-e, és keresse meg az esetleges sorját vagy deformációt. A vágási felületet reszelővel vagy letörő szerszámmal kell kisimítani.

(3) Tisztítás: Ha olaj, rozsda vagy törmelék van a csapok és anyák felületén, először alaposan tisztítsa meg őket.

(4) Szimmetrikus meghúzás mindkét végről: Ha kettős anyás reteszelésről van szó, próbálja meg felváltva meghúzni őket.

(5) Nyomatékkulcs használata: Sokkal kényelmesebb lesz a szerszám használata.

(6) Kerülje a szál beragadását: Javasoljuk, hogy kis mennyiségű beragadásgátló szert vigyen fel a szálakra.

(7) Szereljen fel lazulásgátló eszközöket: Használjon rugós alátéteket, dupla anyákat (meghúzás), nylon lazulásgátló anyákat, vagy vigyen fel menettömítő anyagot.

(8) Rugós csapok / hornyos anyák: A kritikus részeknél (például felfüggesztés, forgó alkatrészek) hornyos anyákkal és rugós csapokkal együtt használatosak.

(9) Rendszeres újrahúzás: Ellenőrizze a nyomatékot néhány nappal a telepítés után vagy a berendezés működésének kezdetekor, hogy elkerülje a kezdeti kilazulást.
