5. fokozatú négyzetfejű csavar

A Xiaoguo® továbbfejlesztett, 5-ös fokozatú négyzetfejű csavarjához nincs szükség speciális csavarkulcsokra. Helyette használhatók hagyományos villáskulcsok, állítható csavarkulcsok és csillagkulcsok. Könnyen elérhetők a karbantartási helyen. Ez csökkenti a szerszámbeszerzési költségeket és hatékonyabbá teszi a munkát.

Kérdés küldése

termékleírás

Anyag jellemzői

Az 5-ös fokozatú négyzetfejű csavar törzsanyag-jellemzői a következőképpen foglalhatók össze:

(1) Alapanyag: Közepes szénacél, 0,28% és 0,55% közötti széntartalommal.

(2) Hőkezelési feltétel: A szabványokban előírt mechanikai teljesítménykövetelmények teljesítése érdekében hűtést, majd temperálást kell végezni.

(3) Szilárdsági fokozat: Szakítószilárdság 120 000 psi (körülbelül 827 MPa).

(4) Szívósság előnye: A 8-as fokozathoz képest nagyobb a nyúlási aránya és jobb a nyíróerő teherbíró képessége.

(5) Rugalmasság: A SAE J429 szabvány nem határoz meg egy adott ötvözetminőséget. Lehetővé teszi különféle anyagok, például 1038, 1040, 35K, 40Cr stb. használatát, amennyiben a kémiai összetétel és a mechanikai tulajdonságok megfelelnek a követelményeknek.

(6) Alkalmazható előírások: Az átmérő 1/4" és 1-1/2" között van. Az ezen a tartományon túli átmérőkkel kapcsolatban olvassa el az alternatív szabványokat, például az ASTM A449-et.

Grade 5 Square Head Bolt

Anyagösszetétel

Az 5-ös fokozatú négyszögletes fejű csavar közepes szénacélból készül, és hűtési és megeresztési folyamatokon megy keresztül, elérve a szilárdság és a szívósság optimális egyensúlyát. Az egyes elemek tartalma a következő:

Kémiai összetétel mutatók	Tartalmi követelmények
szén (C)	0,28% - 0,55%
Foszfor (P)	≤ 0,030%
Kén (S)	≤ 0,050%

Osztályok összehasonlítása

Az 5. fokozatú négyszögletes fejű csavarok közepesen nagy szilárdságúak. Ideális egyensúlyt érnek el az erő, a szívósság és a költség között. A 2. fokozathoz képest nagyobb szilárdságot kínálnak; míg a 8. fokozattal összehasonlítva jobb alakíthatósággal és nyíróerő-bíró képességgel rendelkeznek, így alkalmasak a legtöbb közepes és nehéz ipari alkalmazásra. A jobb megértés érdekében tekintse át a következő táblázat tartalmát.

Jellemzők	5. évfolyam	2. fokozat	8. évfolyam
Szakítószilárdság	120 000 psi	74 000 psi	150 000 psi
Anyag	Közepes szénacél	Alacsony széntartalmú acél/közepes széntartalmú acél	Közepes szénnel ötvözött acél
Fejjelölés	3 sugárirányú vonal	Nincs jelölés	6 sugárirányú vonal
Alkalmazási forgatókönyvek	Közép-nehézipar	Általános könnyű fix berendezések	Rendkívül nagy terhelés/A legfontosabb biztonsági alkatrészek
Rugalmasság	Közepes	Magas	Alacsony
Ár	Közepes	Alacsony	Magas
Nyíróerő teherbírása	Jó (könnyebb deformálódás és energiafelvétel)	Átlagos	Gyenge (törékenyebb)

Kulcselőny

(1) Közepes-nagy szilárdságú teljesítmény: Az 5-ös fokozatú négyzetfejű csavar szakítószilárdsága eléri a 120 000 psi-t, amely közepes és nehéz terhelésnek is ellenáll, ami 62%-kal erősebb, mint a 2. fokozatú szilárdság.

(2) Kiváló nyírási ellenállás: A 8-as fokozathoz képest más formára állítható, így alkalmasabb nyíróerőt igénylő alkalmazásokhoz.

(3) Alkalmazkodóképesség zord környezethez: A négyzet alakú fej kialakítása továbbra is hatékonyan működik olyan zord munkakörülmények között is, mint az olajfoltok, sár és korlátozott láthatóság.

(4) A telepítés kényelmes: A hagyományos villáskulcsok, az állítható csavarkulcsok és a csillagkulcsok mind használhatók a működéshez, speciális szerszámok nélkül.

(5) Magas költséghatékonyság: érje el az optimális egyensúlyt az erő és a költség között a 2. és 8. fokozat között

(6) Széles körben alkalmazható az iparágakban: kiterjed a bányászatra, a vasútra, a mezőgazdaságra, a petrolkémiára, az acélszerkezetekre és más jelentősebb ipari ágazatokra

Grade 5 Square Head Bolt

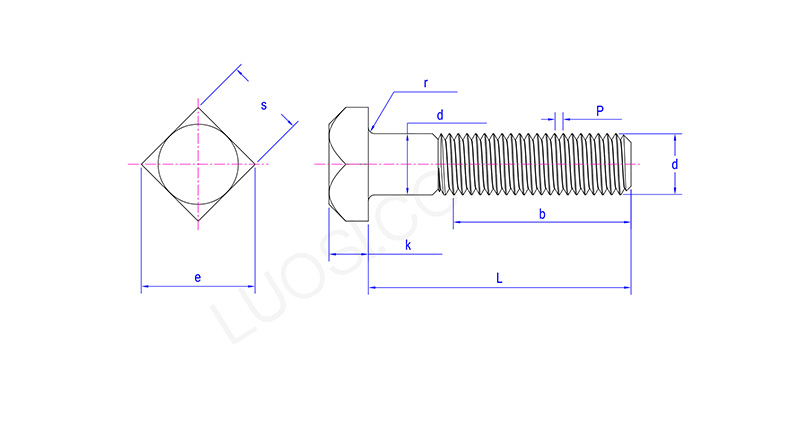

Hétfő	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
