Ipari szabványos pattintógyűrűk

Az ipari szabványos rögzítőgyűrűk olyan rögzítők, amelyeket horonyba kell szerelni, hogy biztonságosan rögzítsék az alkatrészeket a tengelyen vagy a furaton belül, és a Xiaoguo® robusztus ellátási láncot tart fenn a zökkenőmentes működés és szállítás biztosítása érdekében a gyártók számára.

Modell:DIN 73130-1989

Kérdés küldése

termékleírás

Az ipari szabványos rögzítőgyűrűket gyakran használják autók sebességváltóiban, repülőgép-rendszereiben és ipari gépeiben – főként azért, mert jól tartják az alkatrészeket.

Ezek a dolgok fontosak a csapágyak, fogaskerekek és egyéb alkatrészek tengelyen vagy házon belüli rögzítéséhez. Ez a verzió egyesíti a két mondatot, és olyan igéket használ, mint az „egyszerűsítés” és a „biztosít”. A nyelvezet tömör és folyékony, és a legtöbb műszaki dokumentumhoz alkalmas.

Az élettartam meghosszabbítása érdekében a nagy széntartalmú acél és a rozsdamentes acél két olyan anyag, amelyet a gyártók általában használnak a gyártási folyamat során. Az ipari szabványnak megfelelő rögzítőgyűrűk is meglehetősen rugalmasak – olyan környezetben is működhetnek, ahol a dolgok gyorsan mozognak, vagy nagyon felforrósodnak.

Termék részletei

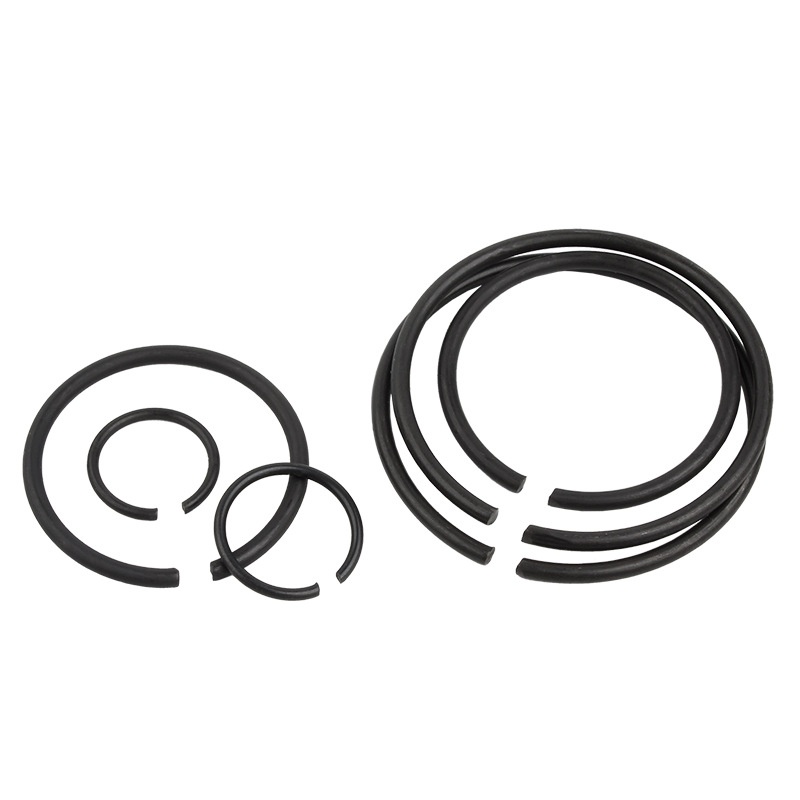

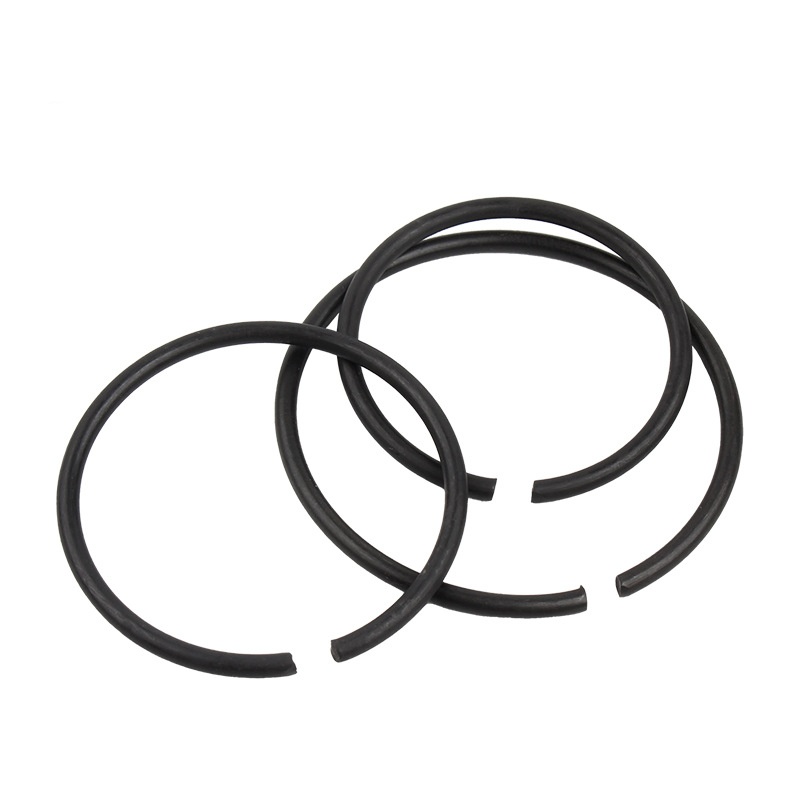

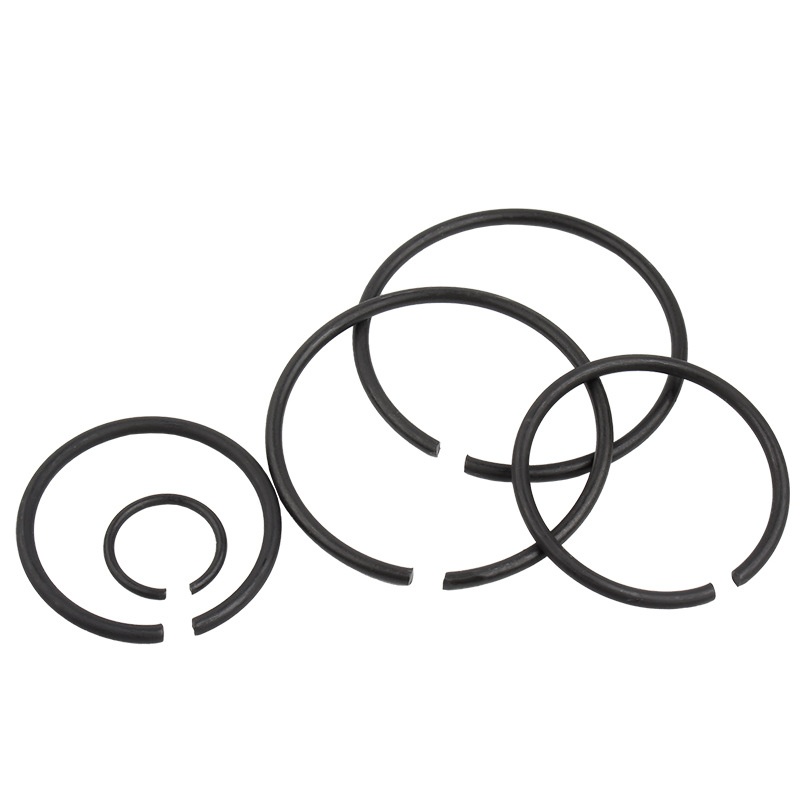

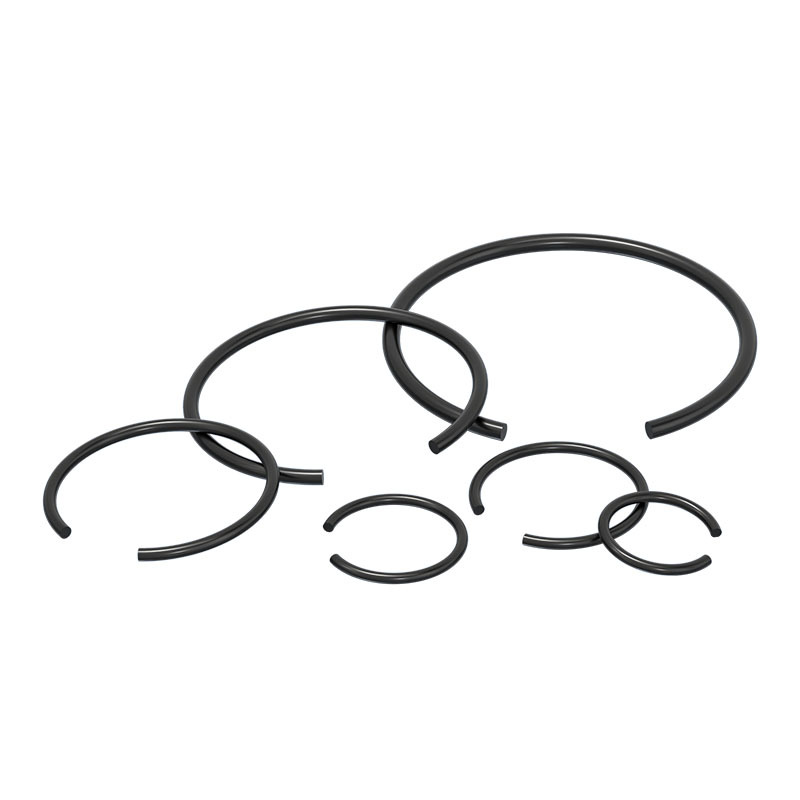

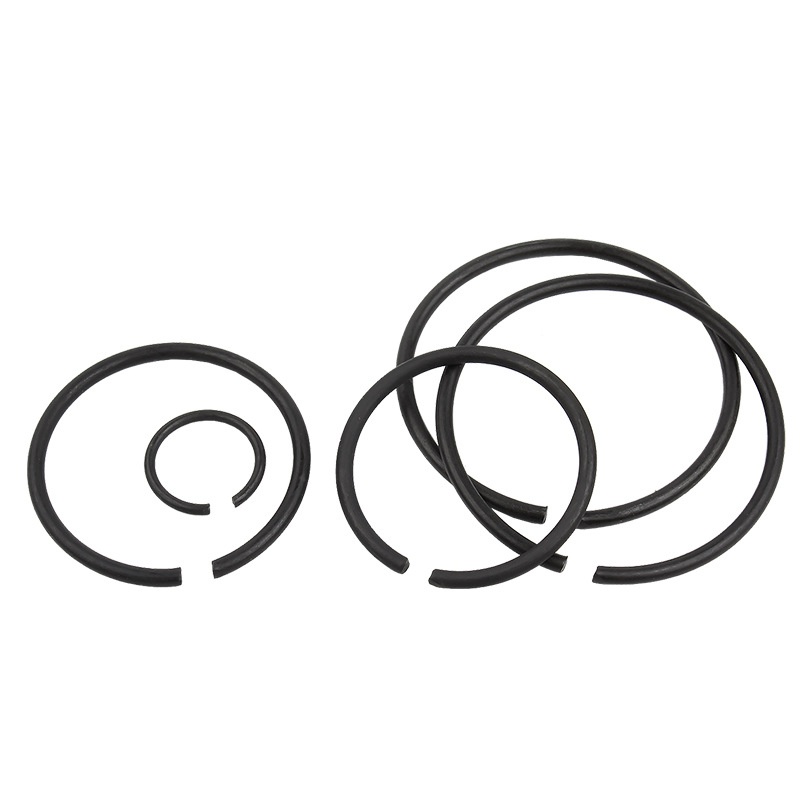

Az ipari szabványos rögzítőgyűrűk kör vagy félkör alakúak, nyitott végekkel. Ez a tervezési tulajdonság nagymértékben javítja a viselési és levételi kényelmet, és hatékonyabban tudja kielégíteni a napi használat során felmerülő viselési és levételi igényeket.

A célhoronnyal való szoros illeszkedés érdekében a keresztmetszetüket (a vágás után látható formát) speciálisan tervezték és gyártották. Az általános formák, például a téglalap alakú élek vagy a lekerekített élek hatékonyan javíthatják az illeszkedést.

Mindenféle méretben kaphatók: kicsik a precíziós szerszámokhoz, nagyok pedig nagy teherbírású gépekhez.

Kialakításuk egyszerű, de jól működik – nem foglalnak sok helyet, de erős sugárirányú támasztást biztosítanak (ez a támasz a középpontból kifelé haladva megakadályozza az alkatrészek elmozdulását).

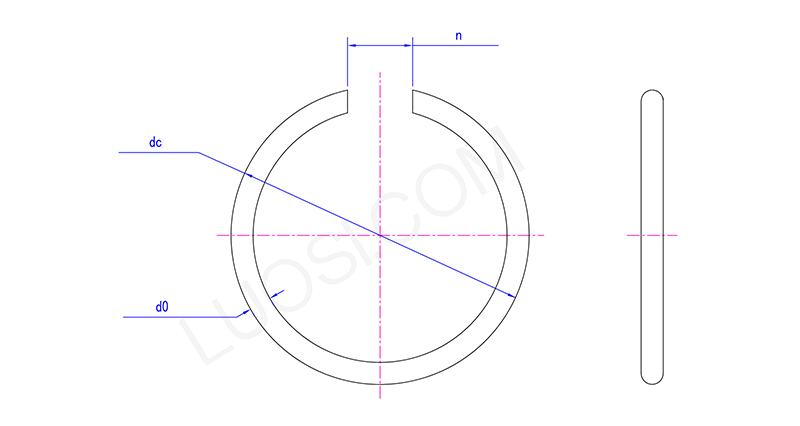

Hétfő	Φ15	Φ18	Φ20	Φ22	Φ24	Φ25	Φ26	Φ28	Φ30	Φ32	Φ55
d0 max	1.03	1.33	1.54	1.54	1.54	1.54	1.54	1.54	2.04	2.04	2.04
d0 perc	0.97	1.27	1.46	1.46	1.46	1.46	1.46	1.46	1.96	1.96	1.96
dc max	17.6	21.5	23.7	25.8	28.2	29.2	30.4	32.4	35	37	40
dc min	17.1	20.5	22.7	24.8	27.2	28.2	29.4	31.4	34	36	39
n max	1.5	2	2	2	2	2	2	2	2	2	2
n perc	0.4	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7

Felhasznált anyagok

Szabványos ipari szabványos rögzítőgyűrűink magas széntartalmú rugóacélból készülnek a kiemelkedő szilárdság és tartósság érdekében. A kiváló korrózióállóság érdekében ipari szabványos rögzítőgyűrűket kínálunk rozsdamentes acélból (pl. 302/304) és más anyagokból, például foszforbronzból, amelyek hosszú élettartamot biztosítanak zord környezetben.
