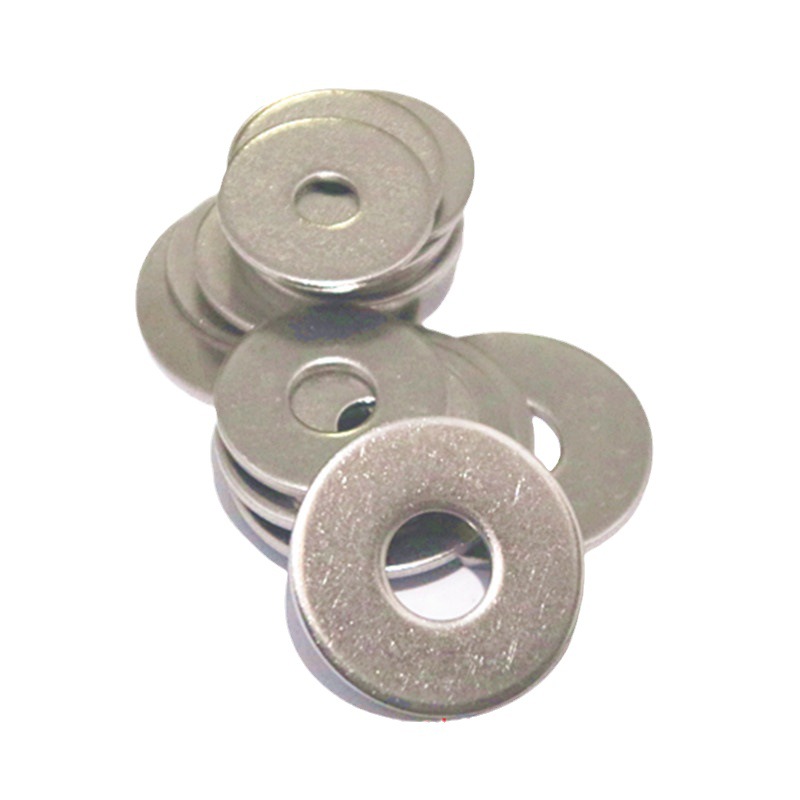

Nagy OD lapos alátét

A Xiaoguo Inventory® Large OD lapos alátét sima, sorjamentes felülettel rendelkezik, szorosan illeszkedik, és tömítőelemekkel együtt használható a por-, olaj- és vízálló teljesítmény fokozása érdekében.

Kérdés küldése

termékleírás

A Large OD Flat Washer és a Standard Flat Washer jelentős különbségeket mutat a megjelenés, a funkciók és az alkalmazható forgatókönyvek tekintetében.

Projekt	Standard lapos alátét	Nagy OD lapos alátét
Belső átmérő	6,4 mm	6,4 mm
Külső átmérő	12 mm	18 mm
Vastagság	1,6 mm	1,6 mm
Kapcsolati terület	1 alkalommal	2,25 alkalommal
Nyomás elosztása	Általában kemény felületekre, például fémekre alkalmas	Kiváló, hatékonyan védi a puha anyagokat
A nyersanyagok költsége	Alacsony	Magasabb (nagyobb területű)
Egységsúly	Fény	Nehezebb (ugyanaz a specifikáció)

Méret-összehasonlítás (példaként az M6-ot figyelembe véve)

Large OD Flat Washer

Használati lépések

A Large OD Flat Washer használati módja nem bonyolult, de a helyes működési sorrend betartásával biztosítható a legjobb védőhatás.

(1) Győződjön meg arról, hogy a specifikációk egyeznek

Ellenőrizze a csavar méretét – a nagy átmérőjű lapos alátét belső furatának kicsit nagyobbnak kell lennie, mint a csavar külső átmérője.

Ellenőrizze azt is, hogy az alátét külső átmérője elég nagy-e ahhoz, hogy teljesen lefedje a rögzítendő részen lévő lyukakat. Ha a lyuk hosszú vagy elhasználódott, az alátét külső élének legalább 5 mm-rel át kell fednie a furatot.

Gondoljon az anyagra és arra, hogy hová megy. Nyirkos kültéri helyekhez, óceán közelében vagy vegyi területeken, válassza a 316 rozsdamentes acélt. Általános beltéri használatra a 304-es rozsdamentes vagy horganyzott szénacél jól működik.

(2) Tisztítsa meg az érintkező felületet

Töröljön le minden olajat, rozsdát, festékforgácsot vagy fűrészport a munkaterületről. Győződjön meg arról is, hogy a mosógép mindkét oldala tiszta. Ha rozsdamegelőző olaj van rajta, csak óvatosan törölje le egy ruhával.

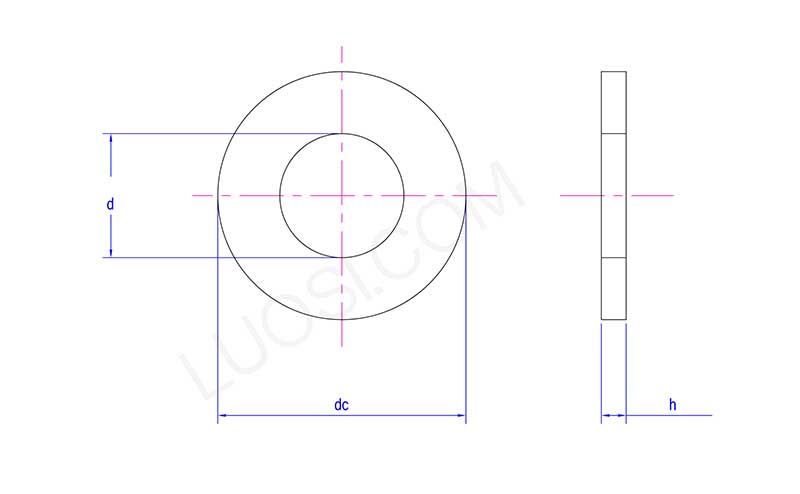

Large OD Flat Washer

Hétfő	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d max	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
dc max	30	34	37	39	44	50	56	60	66	72	78
dec min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Helyezze be az alátétet

Telepítés helye: Helyezzen egy nagy külső átmérőjű lapos alátétet a csavarfej és a rögzítendő rész közé. Ha puha anyagokat, például fát, műanyagot vagy vékony alumíniumot használ, ajánlott nagy külső átmérőjű alátéteket használni mind a csavarfejen, mind az anya oldalán.

Központi szerelés: Győződjön meg arról, hogy a csavar vagy anya átmegy az alátét középső furatán. Ügyeljen arra, hogy az alátét egy síkban üljön a munkadarab felületéhez – nem szabad megdönteni.

(4) Helyezze be a csavart, és húzza meg kézzel

Húzza meg kézzel a csavarokat vagy anyákat, amíg az alátét éppen hozzá nem ér a felülethez; Ezután állítsa be az alátét helyzetét, győződjön meg arról, hogy teljesen fedi a lyukat.

(5) Húzza meg az ajánlott nyomatékkal

A nyomatékkulcs helyes használata: Válassza ki a megfelelő nyomatékértéket, és fokozatosan húzza meg. A művelet során gondosan figyelje meg az alátétet, és végezze el a szükséges beállításokat.

(6) Végső ellenőrzés

Vessen egy pillantást a nagy átmérőjű lapos alátétre, hogy megbizonyosodjon arról, hogy simán ül és megfelelően a helyén van.
