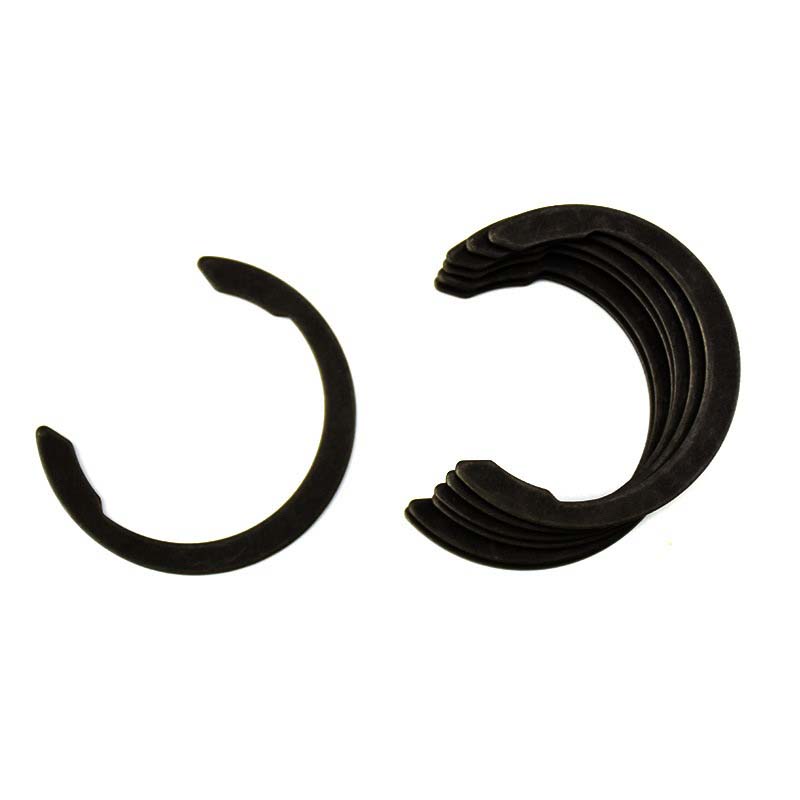

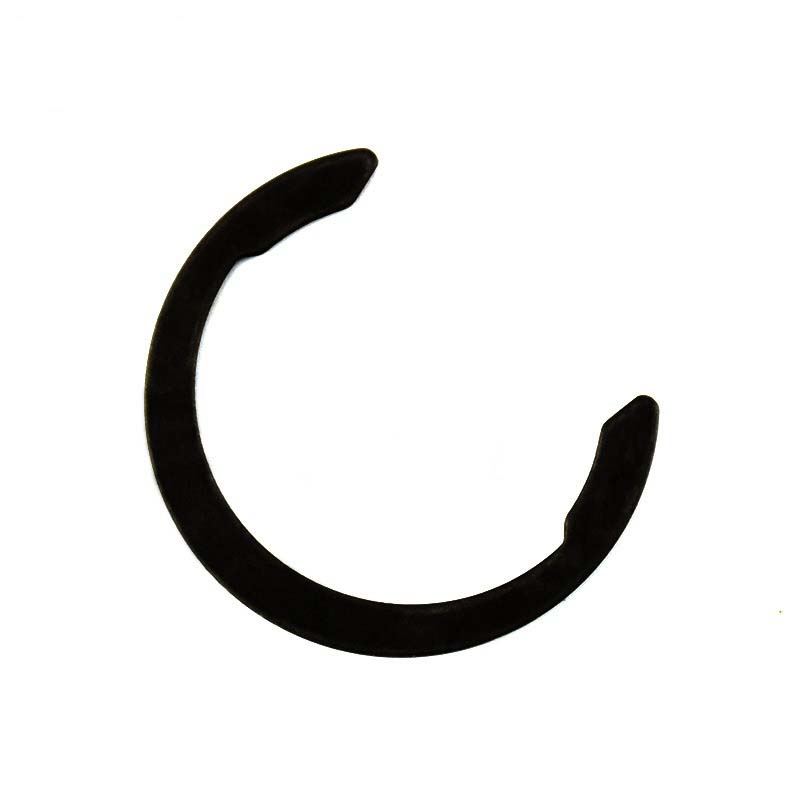

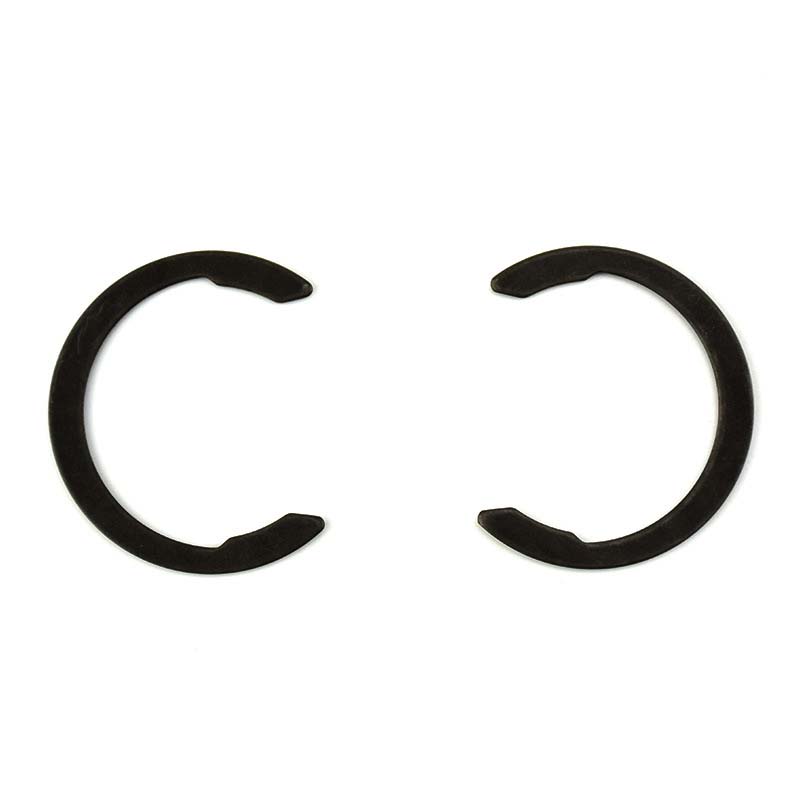

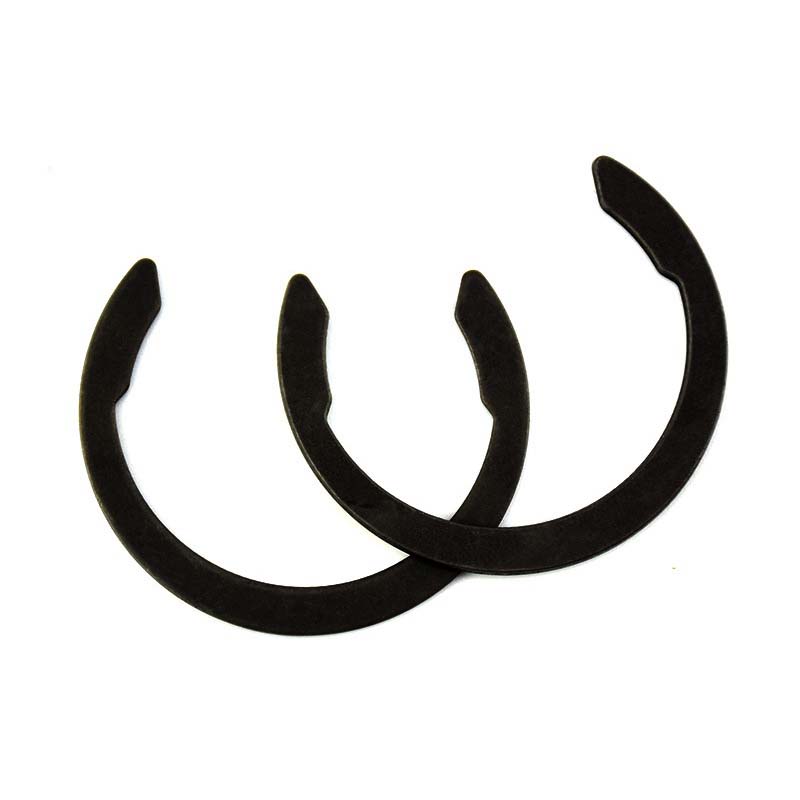

Metrikus rugós rögzítőgyűrű

A metrikus rugós rögzítőgyűrűk közhivatali méretekből készülnek, és ott használhatók, ahol szabványos méretekre van szükség. Gyakran használják egyes mechanikai és autóipari rendszerekben. A Xiaoguo® együttműködik az autóiparral és a repülőgépiparral a korrózióálló kötőelemek kifejlesztésében.

Modell:BS 3673-3-1-2011

Kérdés küldése

termékleírás

A metrikus rugós rögzítőgyűrűk általában nagy széntartalmú acélból vagy rozsdamentes acélból készülnek, mint például az ASTM A313. A szénacélok erősebbek (például sokkal erősebbek, akár 2100 MPa), míg a rozsdamentes acél jobban nem rozsdásodik és nem korrodálódik. Ha hőkezeli az ötvözeteket, tovább tartanak és jobban bírják a kopást. Az olyan munkákhoz, ahol olyan cuccokra van szükség, amelyek nem tapadnak a mágneshez, vagy elviselik az őrült hőt, olyan dolgokat fognak használni, mint a foszforbronz vagy az Inconel®. Az általuk használt összes anyagot egy csomó tesztnek vetik alá, hogy ellenőrizzék, megfelelnek-e az ISO 8750-8752 szabványnak.

Alkalmazás

A metrikus rugós rögzítőgyűrűk nagyon gyakoriak az autók sebességváltóiban, elektromos motorjaiban és hidraulikus rendszereiben. Használják a szivattyúk rotortengelyeinek tartására, a szállítószalagok csapágyainak a helyén tartására és a dugattyúcsapok rögzítésére a motorok belsejében. Az űrhajózásban turbinaalkatrészekben és futóműben találja őket. Hasznosak a fogyasztói elektronikában is, ahol kisméretű készülékek alkatrészeinek javításában segítenek. A mérnökök rugórögzítő gyűrűket használnak, amikor alkatrészekre van szükségük, hogy megbízhatóan helyben maradjanak, különösen fontos rendszerekben, ahol nem fordulhat elő meghibásodás.

Méret

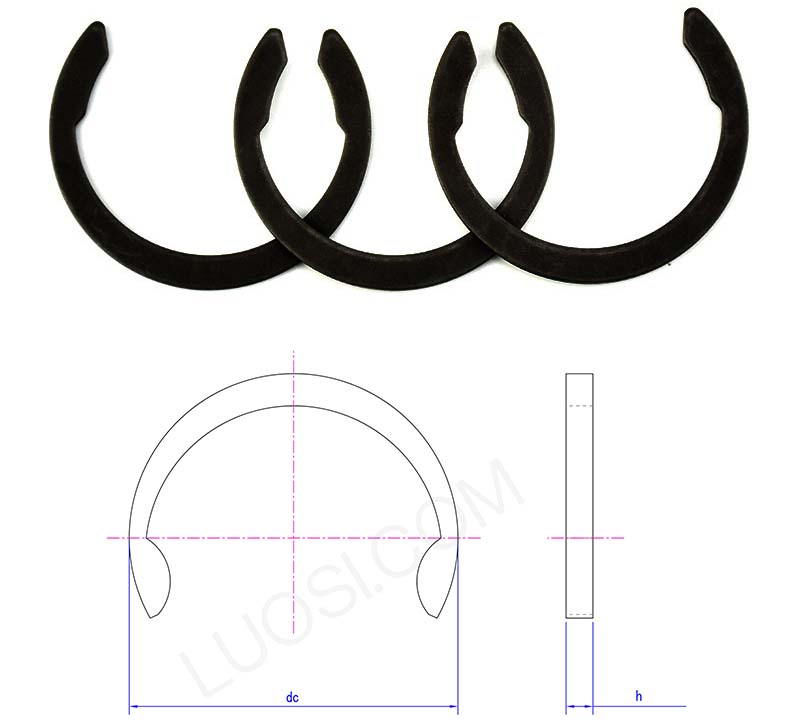

Metric spring retaining rings

Hétfő	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
dc max	18	19	20	21	22	23	25	26.3	27.6	29.2	30
h min	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h max	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

K: Hogyan határozhatom meg a metrikus rugós rögzítőgyűrűk megfelelő méretét és típusát az alkalmazásomhoz?

V: A megfelelő metrikus rugórögzítő gyűrű kiválasztásakor meg kell felelnie a horony átmérőjének, a tengely átmérőjének vagy a furat átmérőjének és a terhelésnek, amelyet el kell viselnie. Gondosan meg kell mérnie a rögzítő horony szélességét, mélységét és átmérőjét. Még a kis eltérések is azt okozhatják, hogy nem rögzítik megfelelően az alkatrészeket. Válassza ki a méretet az adott használati esetnek vagy a projekt specifikációinak megfelelően, szabványos méreteket, például DIN 471/472 vagy ANSI B27.1. Ha egyedi szerelésre van szüksége, kérjük, adja meg a beépítési hőmérsékletet, a rakomány mozgó vagy álló helyzetét, valamint a környezeti feltételeket (párás, poros stb.), és mi személyre szabjuk azt az Ön igényei szerint. A rugós rögzítőgyűrűket meghatározott radiális vagy axiális erőkre gyártják, ezért ellenőriznie kell, hogy a rögzítőgyűrű teherbírása megfelel-e a projekt igényeinek. Technikai támogatást, egyablakos szolgáltatást tudunk nyújtani, és csökkentjük a rögzítőgyűrűk idő előtti törésének előfordulását.
