Permanens Clinching Nut

A Xiaoguo® világszerte szállít alapvető rögzítőelemeket. A Permanent Clinching anya egy tartós rögzítőelem, amelyet vékony lemezanyagokhoz terveztek. Ha érdekel, ingyenes mintákat tudunk biztosítani.

Modell:QIB/IND CLA

Kérdés küldése

termékleírás

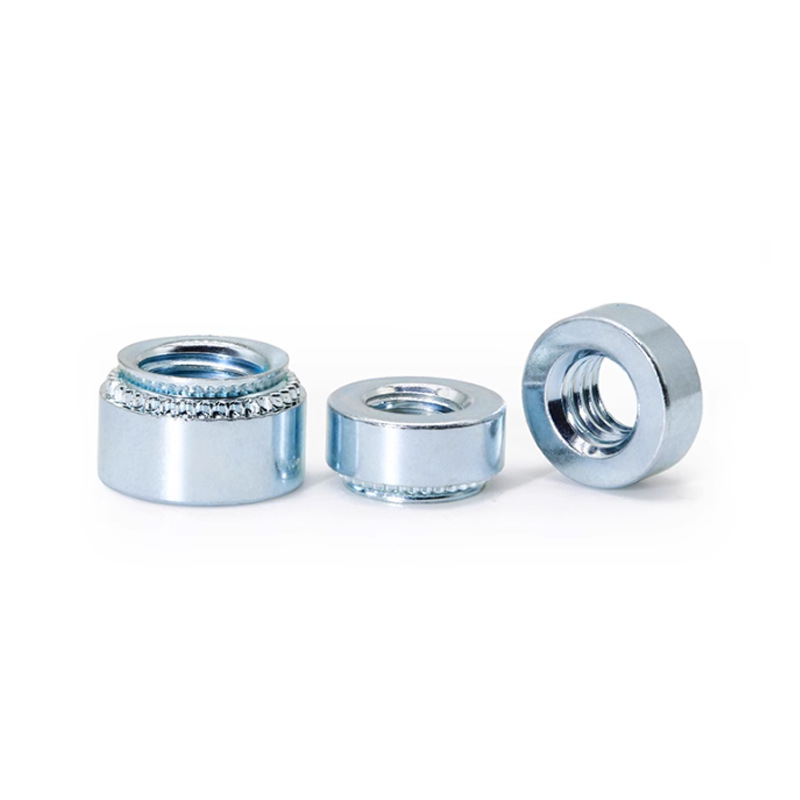

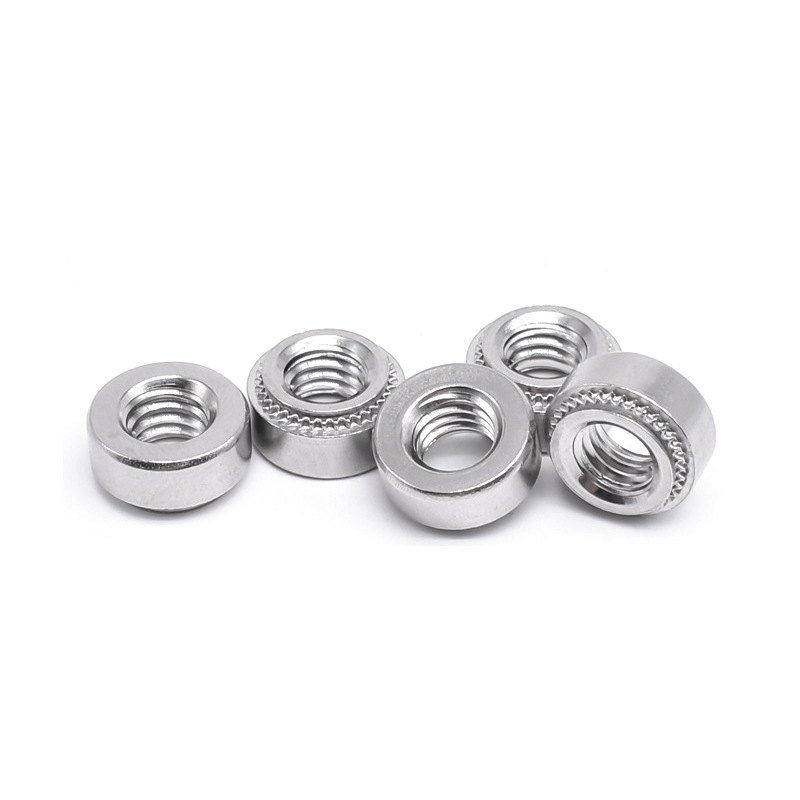

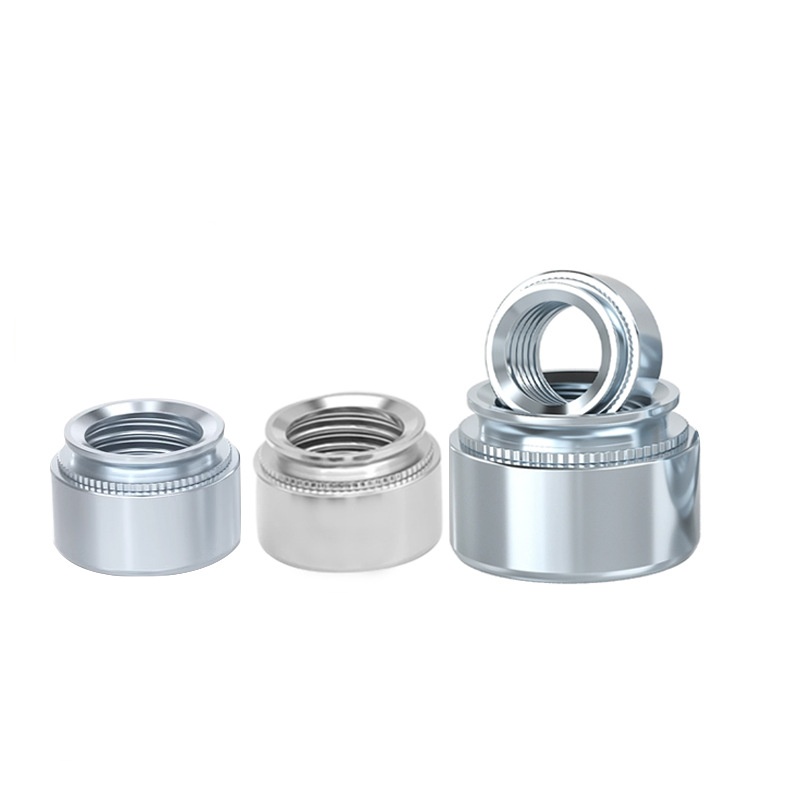

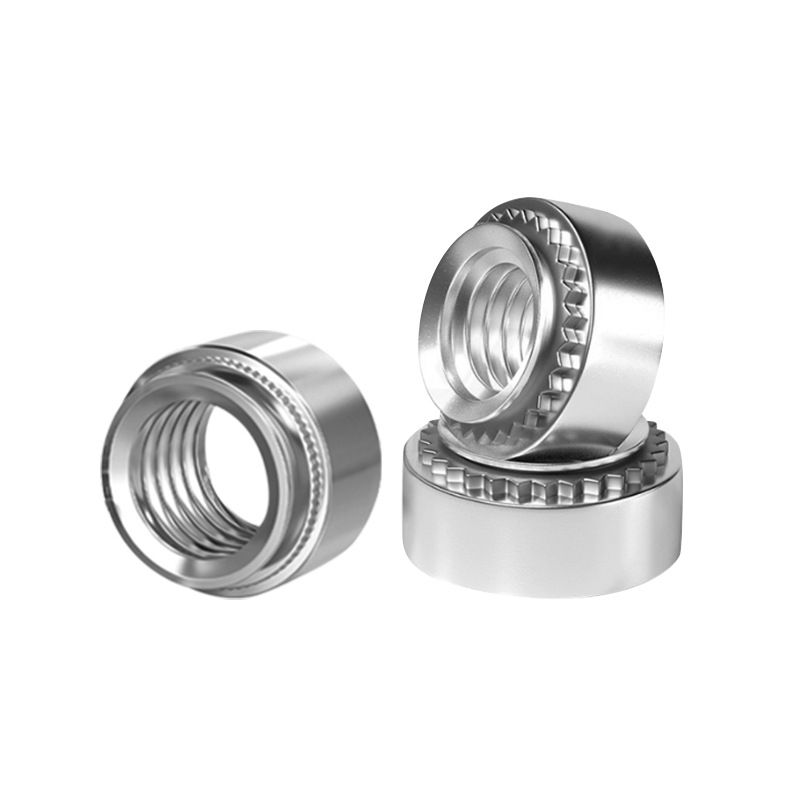

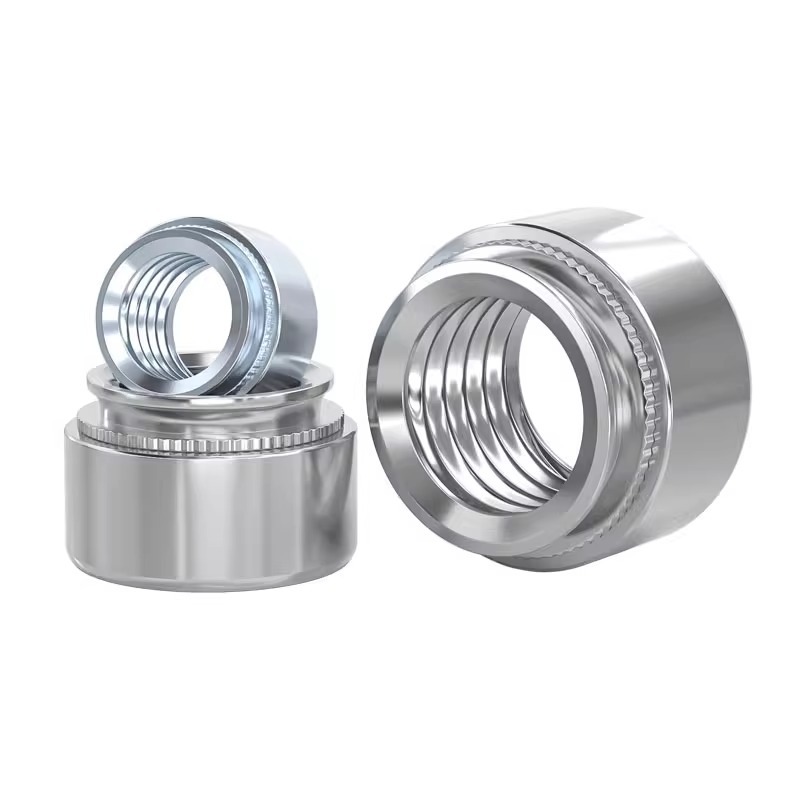

A Permanent Clinching anya egy tartós rögzítőelem, amelyet fémlemezekhez használnak. Ellentétben a hagyományos anyákkal, amelyek hegesztést vagy menetet igényelnek, gyorsan felszerelhető nyomóerővel, így erős, megbízható menetes hely jön létre a dolgok rögzítéséhez. Pontosan elkészített pilótája és recézett szára van. Beszereléskor ezek az alkatrészek mozgatják az anyagot, amibe belehelyezik, és zárat képeznek.

Ez elkerüli a termikus deformációt, kiküszöböli a további lépéseket, és jelentősen csökkenti az összeszerelési időt és költségeket. Ez a technológia ideális nagy volumenű, hatékony és robusztus rögzítési megoldásokat igénylő gyártáshoz, és az iparágak széles körében alkalmazzák.

A termék előnyei:

A Permanent Clinching anyánál az a legfontosabb, hogy állandó, erős kapcsolatot tud kialakítani közvetlenül a képlékeny fémlemezekben vagy színesfém lemezekben anélkül, hogy előfúrt menetekre lenne szükség. Beszereléskor egy prés az állandó rögzítő anyát az anyagba nyomja. Speciális alakja a körülötte lévő fémet mozgásra készteti, és a fej alatt és/vagy a szár körül gyűrű alakú bemélyedésbe áramlik (mint reccseny vagy horony).

Az így létrejövő erős mechanikus zár hatékonyan ellenáll a forgási és kihúzási erőknek. Ezzel a technológiával egy nagy szilárdságú menetbetét is készül, amely rezgésálló, erős és megbízható alapot biztosítva a csavarkötéshez.

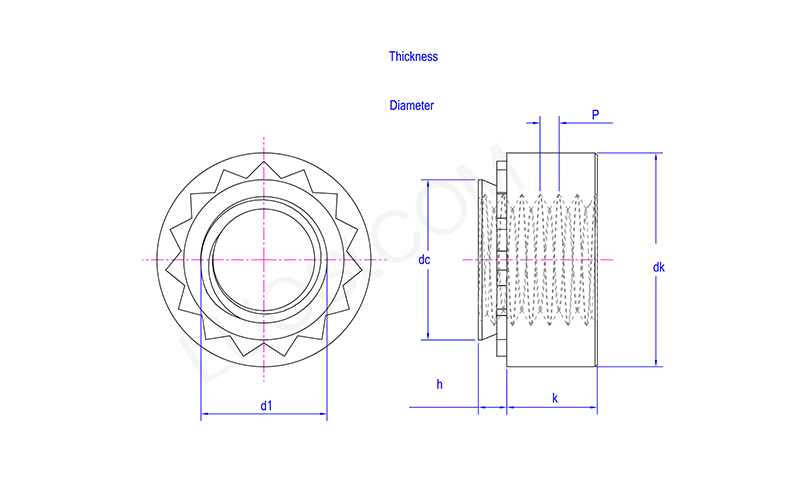

Hétfő	M2-1	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
dc max	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
dk min	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
dk max	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
k min	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
k max	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
h kódoló	1	2	1	2	1	2	1	2	1	2	1
h max	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Szerelőlap vastagsága min	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Szerelőfuratok átmérője min	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Rögzítőfuratok átmérője max	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
d1	M2	M2	M3	M3	M3.5	M3.6	M4	M4	M5	M5	M6

Melyek a fő meghibásodási módok a Permanent Clinching anyáknál?

A Permanent Clinching anyák néhány fő módon meghibásodhatnak. Az egyik a kihúzható – amikor az anya egyenesen kijön a lapból. Ez gyakran előfordul, ha a rögzítés nem elég mély, vagy ha az anya nem megfelelő a lemez vastagságához. A másik a forgás – amikor az anya elfordul a lapban, általában azért, mert a fogak nem tapadnak elég jól. A belsejében lévő szálak is lecsupaszkodhatnak.

A megfelelő anya kiválasztása és a telepítés helyes beállítása megakadályozza, hogy ezek a problémák előforduljanak.
