Csavaros szabványos lapos alátét

A Screw Standard Flat Washer beszállítójaként a Xiaoguo® olyan termékeket kínál, amelyek szigorú tesztelésen estek át. Működés közben termékeink hatékonyan tudják egyenletesen elosztani a reteszelő erőt egy nagyobb érintkezési felületen, megakadályozva az anyag deformálódását.

Kérdés küldése

termékleírás

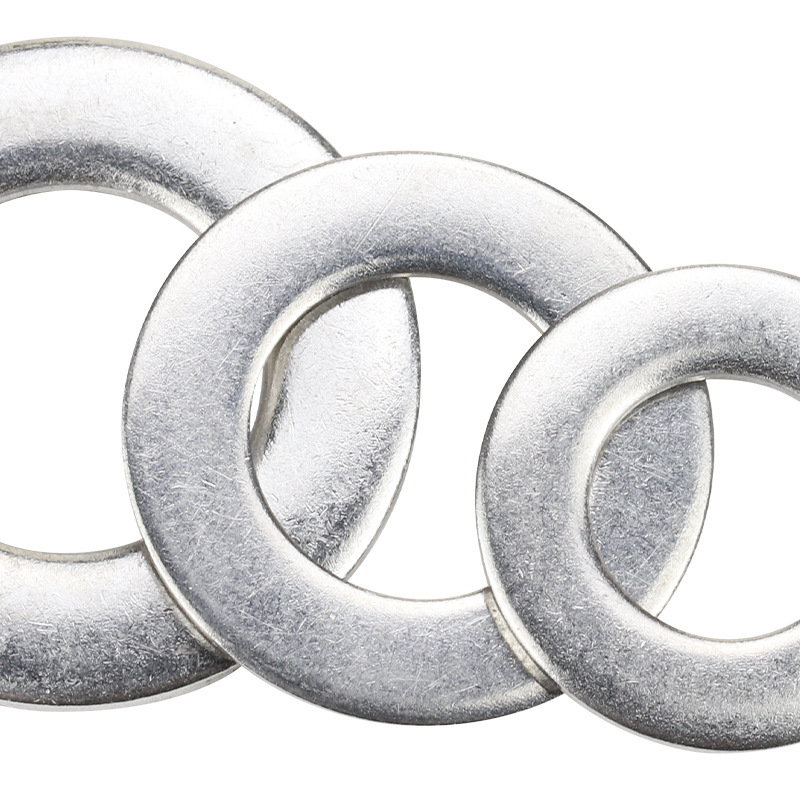

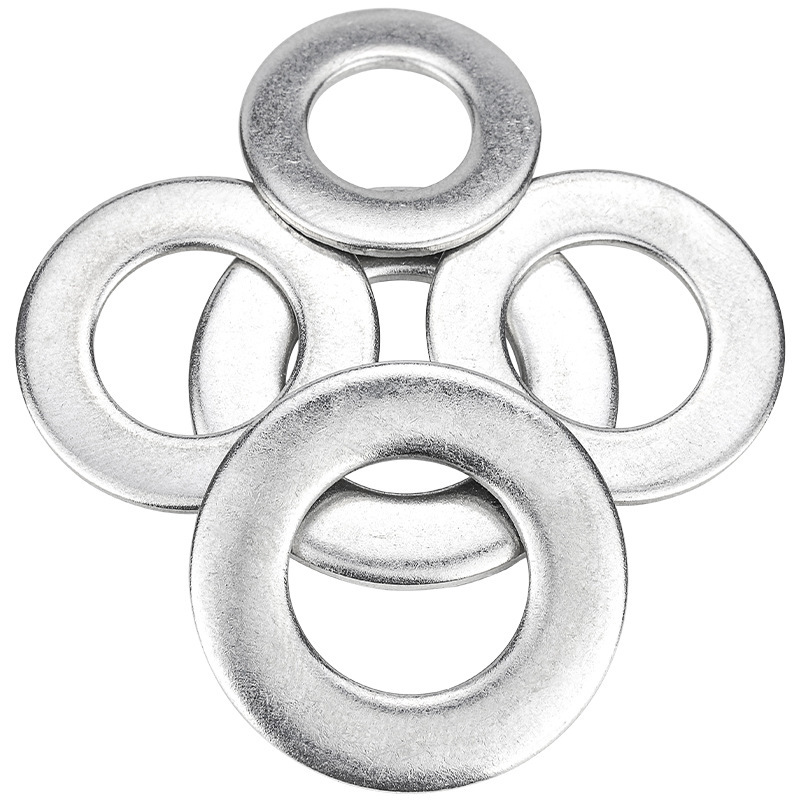

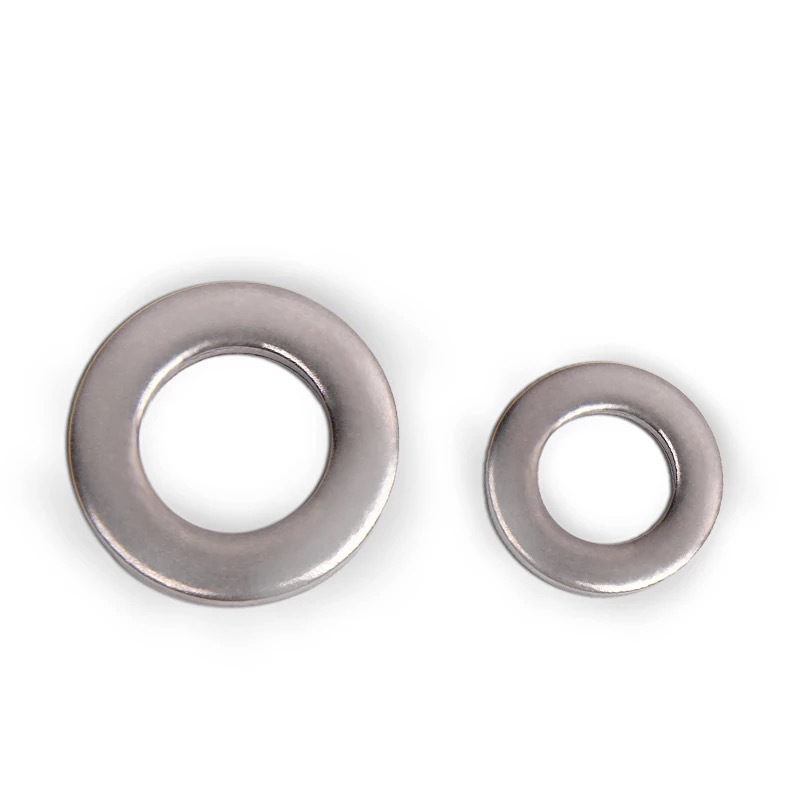

A csavaros szabványos lapos alátét egy lapos körgyűrű alakú mechanikus alkatrész, középen egy lyukkal. Általában fémből (például szénacél, rozsdamentes acél) vagy nem fémes anyagokból (például nylon, gumi) készül. A csavar, anya és a csatlakoztatott alkatrész felülete között helyezkedik el, és egy egyszerű rögzítési rendszer nélkülözhetetlen segédalkatrésze.

Specifikáció Méretek

Csavaros szabványos lapos alátétünket szigorúan a nemzetközi szabványoknak megfelelően gyártjuk, biztosítva, hogy az ügyfelek általi használat során kompatibilisek legyenek más rögzítőelemekkel.

Az alábbiakban a DIN 125/ISO 7089 szabványon alapuló általános specifikációs méretek összehasonlító táblázata látható:

Névleges specifikáció (csavar átmérője)	Belső átmérő d (mm)	Külső átmérő D (mm)	Vastagság t (mm)
M6	6.4	12	1.6
M8	8.4	16	1.6
M10	10.5	20	2.0
M12	13.0	24	2.5
M16	17.0	30	3.0

Alapfunkció

A Screw Standard Flat Washer megbízható "hősök a kulisszák mögött" minden csatlakozási ponton, csendesen ellátva olyan kulcsfontosságú funkciókat, mint a nyomáselosztás és a felületek védelme.

(1) Ossza el a nyomást és védje meg a munkadarabot

Az anya vagy csavarfej és a munkadarab felülete közötti érintkezési felület növelésével. A szorítóerő egyenletesebben oszlik el a munkadarabon, ezáltal elkerülhető a felület benyomódása, deformációja vagy sérülése.

(2) Csökkentse a súrlódást és védje a felületi bevonatot

Sima zárórétegként megakadályozza a munkadarab felületi bevonatának karcolódását, amelyet az anyák vagy csavarok meghúzása során az elfordulás vagy súrlódás okoz.

(3) Kiegészítő lazulásgátló, stabil csatlakozás

(4) A lapos alátétek stabil, lapos támasztófelületet biztosítanak a rögzítő alátétek (például rugós alátétek) számára. Ezenkívül bizonyos mértékig növeli a súrlódást az érintkezési felületen, ezáltal segíti a rögzítőelem rezgéssel szembeni ellenálló képességének növelését. A rés kitöltése A precíziós műszerek használatakor az alkatrészek axiális számának finombeállításával csökkenthető. Csavaros szabványos lapos alátét.

(5) A speciális anyagok különböző funkciókat érhetnek el.

Szigetelés: A nejlon vagy a műanyag hatékonyan megakadályozza az áram áthaladását és elkerülheti a rövidzárlatokat.

Tömítés: A gumi vagy puha fémek nyomás alatt kitölthetik a réseket, megakadályozva a folyadékok vagy gázok szivárgását.

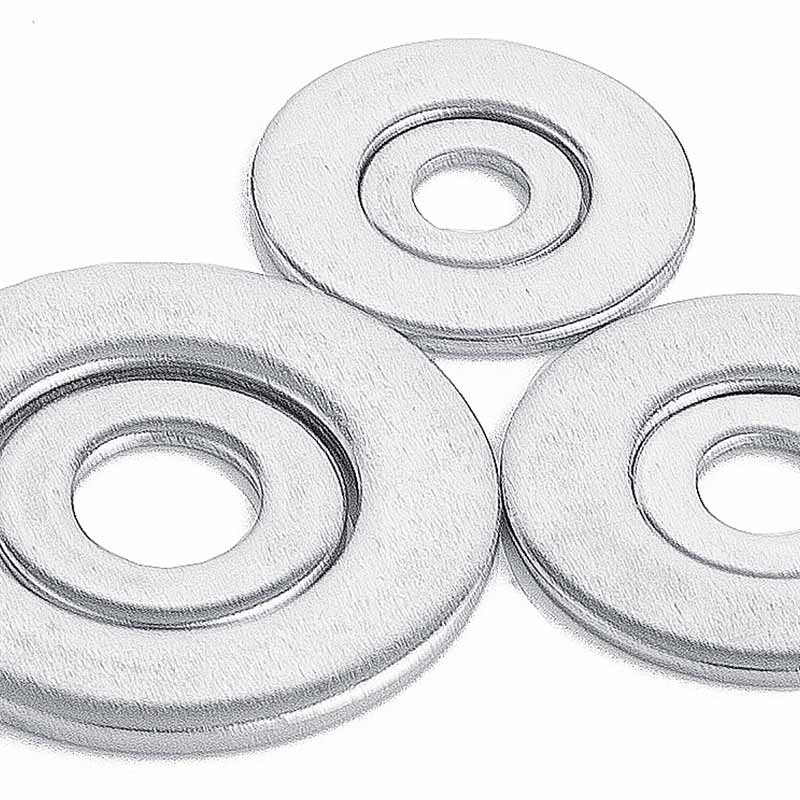

Korrózióvédelem: A rozsdamentes acél vagy a horganyzott anyag ellenáll a korróziónak és meghosszabbítja az élettartamot.

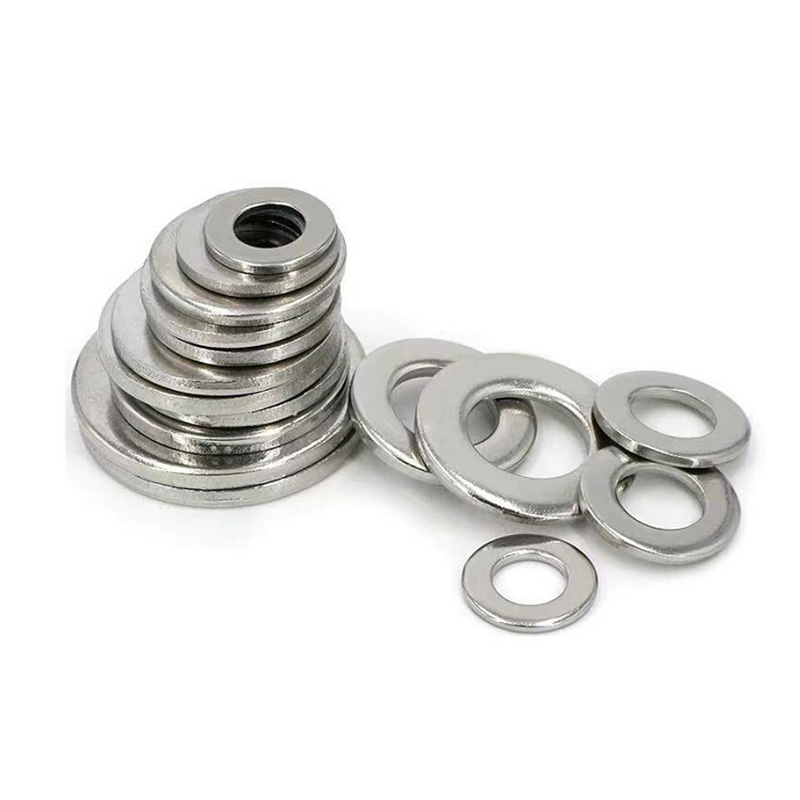

Screw Standard Flat Washer

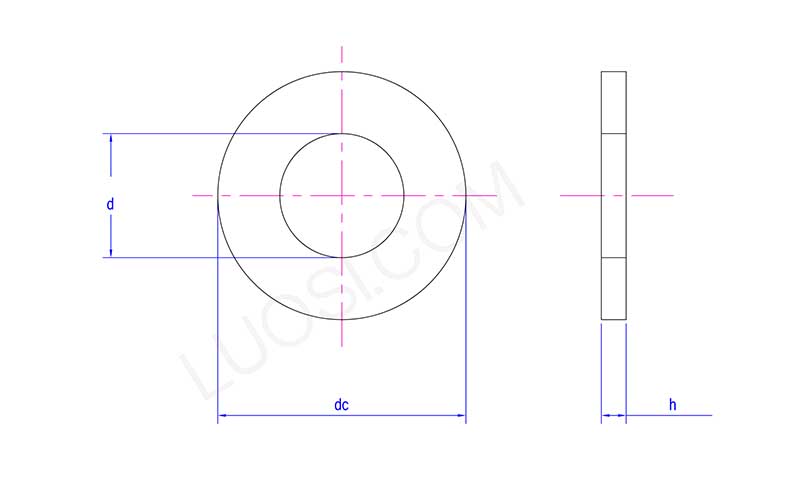

Hétfő	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d max	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
dc max	30	34	37	39	44	50	56	60	66	72	78
dec min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7
