BSPT apa belső hatlapú csatlakozó

A Xiaoguo® készlet BSPT Apa belső hatlapú csatlakozódugójának használatakor újra felhasználhatók. Azonban újra fel kell csomagolnia a szalagot vagy tömítőanyagot kell rájuk kenni, mielőtt újra felhasználná őket, ezáltal csökkentve az ismételt vásárlások költségeit.

Kérdés küldése

termékleírás

A BSPT Apa belső hatlapú dugó szerkezete nagyon erős, így nem bonyolult a használata. Azonban még mindig van néhány pont, amelyre különös figyelmet kell fordítani.

【1】 Előkészítés a telepítés előtt

(1) Válassza ki a megfelelő méretet: Győződjön meg arról, hogy az interfész NPT szál.

(2) Ellenőrizze a meneteket: Figyelje meg, hogy nincsenek-e sorja vagy karcolások a BSPT belső hatlapú dugó menetein, és győződjön meg arról is, hogy az interfész belső menetei tiszták, nincsenek-e vasreszelék vagy régi ragasztószalag maradványai.

(3) Készítse elő a tömítőszalagot vagy tömítőanyagot: Noha az NPT kúpos menetek saját önzáró tulajdonsággal rendelkeznek, az olajszivárgás vagy levegőszivárgás elkerülése érdekében erősen ajánlott a tömítőszalag becsomagolása vagy a folyékony menetes tömítőanyag alkalmazása.

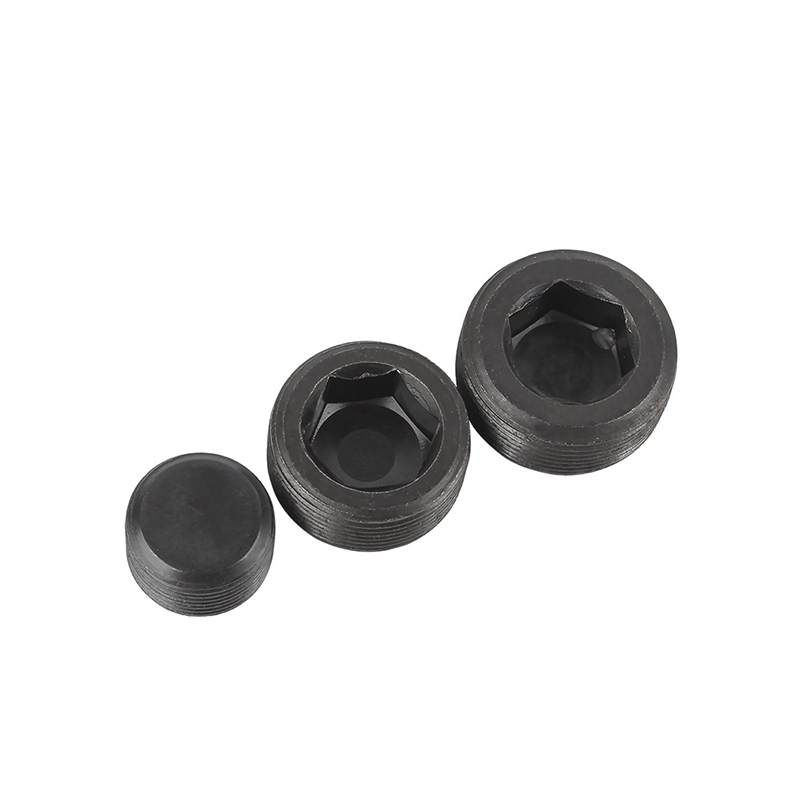

BSPT Male Internal Hex Plug

【2】 Tekerje be a nyersanyag-szalagot

(1) Irány: Tekerje az óramutató járásával megegyező irányba a menetes végtől (a hatszögletű fejhez közeli vége) a menetes vég felé.

(2) A fordulatok száma: Általában 3-6 alkalommal tekerje be.

(3) Ne takarja le az első fogat: Hagyja az első 1-2 fogat a szál legelején rögzítetlenül. Ez megakadályozhatja, hogy a ragasztószalag törmeléke a rendszerbe kerüljön.

【3】 Meghúzási lépések

(1) Előhúzás kézzel: Először kézzel dugja be a BSPT belső hatlapú dugót a furatba. Csak győződjön meg arról, hogy simán bemegy, és a szálak megfelelően illeszkednek.

(2) Húzza meg belső hatlapfejű kulccsal: Keressen egy megfelelő méretű belső imbuszkulcsot (a hatszög oldalainak egyeznie kell), illessze be a hatszögletű furatba, és kezdje el meghúzni.

(3) Hány fordulat? Miután manuálisan teljesen meghúzta, továbbra is használja a csavarkulcsot, hogy 1,5-3 fordulattal (körülbelül) húzza meg. (Az NPT egy kúpos menet. Nem szükséges szorosan a tömítőgyűrűt a homlokfelülethez nyomni. Csak húzza meg egy kicsit, ha úgy érzi, hogy nyilvánvaló ellenállás van.)

(4) Nyomaték referencia

NPT specifikáció	Nyomaték (N·m)
1/8"	7-10
1/4"	16-22
3/8"	19-43
1/2"	43-54
3/4"	54-65
1″	70-81

【4】 Telepítés utáni ellenőrzés

A telepítés befejezése után gyakoroljon nyomást a rendszerre, és figyelje meg, nincs-e szivárgás a BSPT belső hatlapú dugó körül.

Ha enyhe szivárgás tapasztalható, megpróbálhatja meghúzni még 1/4 fordulattal.

Ha továbbra is szivárog, távolítsa el az alkatrészt, és ellenőrizze a meneteket és a tömítőszalagot. Tekerje vissza a szalagot, majd helyezze vissza.

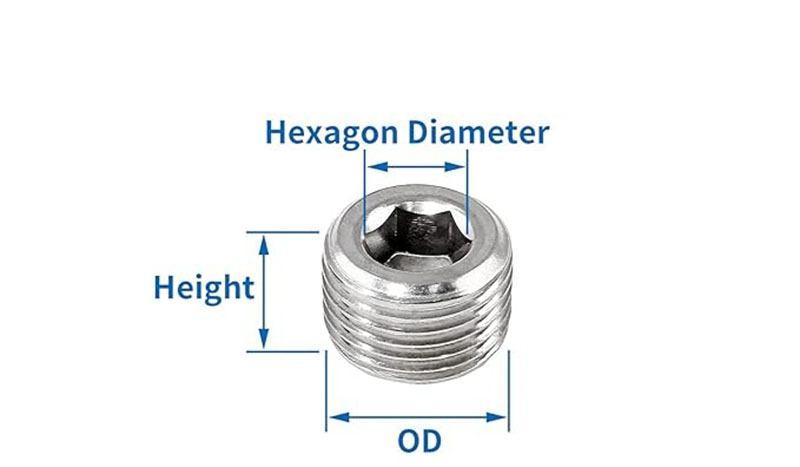

BSPT Male Internal Hex Plug

Szál	OD (hüvelyk)	OD (mm)	Magasság	Hatszög átmérő
NPT1/8	13/32≈3/8	10,287 mm	0,31"/8mm	0,19"/5 mm
NPT1/4	33/64≈1/2	13.000 mm	0,39"/10mm	0,23"/6 mm
NPT 3/8	43/64≈5/8	17,145 mm	0,43"/11 mm	0,31"/8mm
NPT1/2	27/32≈3/4	20.500 mm	0,59"/15mm	0,39"/10mm
