Apa csőcsatlakozó belső hatlapú menetes aljzat

Miután megkapta a Xiaoguo® minta apa csődugasz belső hatlapú menetes aljzatát, ha kérdése van a minta tesztelési folyamata során, üzenetet hagyhat nekünk. Tudunk segíteni Önnek, és a termékre vonatkozó utasításokat is megadjuk.

Kérdés küldése

termékleírás

Az apa csődugós belső hatlapú menetes aljzat szerkezeti jellemzői elsősorban a fej kialakításában, a menetszerkezetben és a tömítési elvben rejlenek. Ez nem csak egyszerűvé teszi a telepítést, hanem a folyadékok hatékony lezárására is alkalmas.

(1) Fejszerkezet: belső hatszögletű és süllyesztett kialakítás

①Belső hatszögletű: A fej közepén egy belső hatszögletű horony található, amely szabványos hatlapfejű csavarkulccsal szerelhető fel és szétszerelhető.

②Süllyesztett fej kialakítása: A beszerelés után a dugót teljesen be lehet meríteni a berendezés felületébe, így megőrzi a sima általános megjelenést, és megakadályozza, hogy a szabadon lévő részek megsérüljenek vagy meglazuljanak véletlen ütközések miatt.

(2) Menet szerkezete: Kúpos menet

1. Menetszabvány: Az apa csődugasz belső hatlapú menetes aljzata átveszi az amerikai rendszer nemzetközileg elismert NPT (60°-os fogszög) szabványát vagy a brit rendszer BSP/PT (55°-os fogszög) szabványát a kúpos csőmenetekhez.

2. Menetkúp: A fő jellemzője az 1:16-os menetkúp.

3. Feldolgozási pontosság: Az Apa Pipe Plug belső hatlapú menetes aljzat meneteit precízen gyártották, és szigorú tűrésszabályozáson is átesnek, hogy biztosítsák a tökéletes illeszkedést az interfészhez.

4. Beépített tömítőgyűrű: A menet alján egy ED tömítőgyűrűt építenek be. Ez az integrált kialakítás tovább fokozza a tömítő hatást, és kiválóan alkalmas rendszerekhez

nagy pontosságú követelmények.

Male Pipe Plug Internal Hex Thread Socket

(3) A tömítés elve

1. Fém-fém tömítés: A belső és külső menetes kúpos csövek becsavarásakor a belső és külső kúpos felület enyhe fémdeformáción megy keresztül, és szorosan egymáshoz tapad, teljes fém-fém tömítést hozva létre.

2. Kiegészítő tömítés: A legjobb tömítőhatás elérése érdekében az NPT-menetekhez általában tapadásgátló szert kell felvinni vagy tömítőszalagot (tömítést) kell feltekerni a menetfelületre a beszerelés előtt.

3. Nagy nyomásálló: Ezt a robusztus fém-fém tömítőszerkezetet leginkább olyan területeken használják, ahol rendkívül nagy nyomásra van szükség.

Kérdések és válaszok

(1) Minden megrendeléshez mellékel egy nyomaték-specifikációs táblázatot?

Igen, a szállítmány tartalmazza a telepítési nyomaték ajánlási táblázatát. A termék csomagolására is nyomtatható, és elektronikus változatban is elküldhető.

(2) Használhatók ezek az apa csődugós belső hatlapú menetes aljzatok erős vibrációjú környezetben?

Persze, de ajánlatos menetes reteszelő ragasztót (pl. Loctite 243/262) használni a beszereléshez, ami jobb kilazulásgátló hatást biztosít erős vibrációs környezetben.

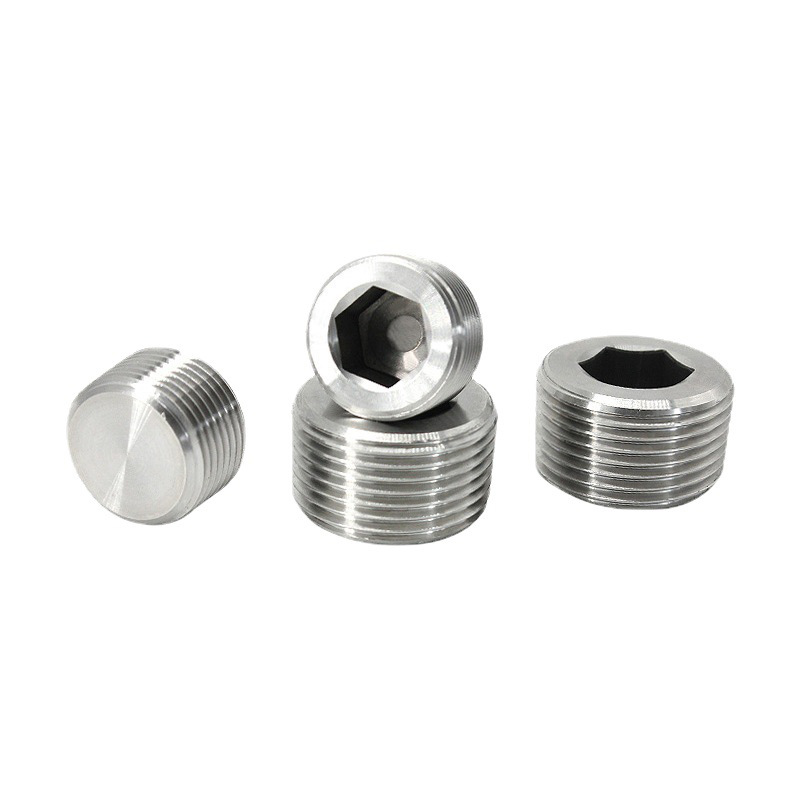

Male Pipe Plug Internal Hex Thread Socket

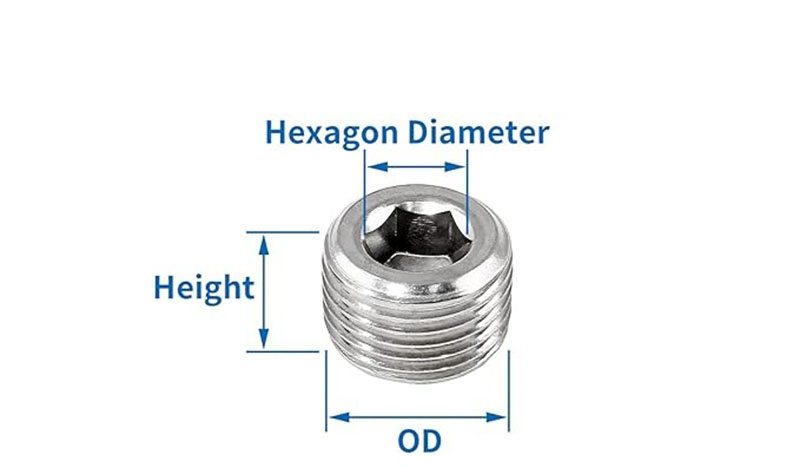

Szál	OD (hüvelyk)	OD (mm)	Magasság	Hatszög átmérő
NPT1/8	13/32≈3/8	10,287 mm	0,31"/8mm	0,19"/5 mm
NPT1/4	33/64≈1/2	13.000 mm	0,39"/10mm	0,23"/6 mm
NPT 3/8	43/64≈5/8	17,145 mm	0,43"/11 mm	0,31"/8mm
NPT1/2	27/32≈3/4	20.500 mm	0,59"/15mm	0,39"/10mm
