A fogva tartott rögzítőelemek kifogása eltérő felületkezeléssel rendelkezik. Segítenek a rozsda elleni küzdelemben, a forrasztás egyszerűbbé tételében, a villamos energia jobb áramlását, és még szebbé teszik őket.
A közönségesek az elektrolitikus nikkel bevonat, az ónbevonat (akár tiszta, akár ötvözött), a cink-nickel ötvözet bevonása (ami jobban küzd a rozsda ellen) és ezüst bevonat (jó az áram áramlása érdekében).
Az, hogy melyik kezelést választja, attól függ, hogy mi igényel a környezetet, a forrasztási folyamatot és az elektromos teljesítményhez szükséges.
A telepítés során a boaching kioldást szegecselési eljárás segítségével rögzítik az erős, rezgésálló kötés biztosítása érdekében.
A fogva tartott rögzítőelemes kiadás sok standard méretben kapható, és egyedi eszközöket is kaphat.

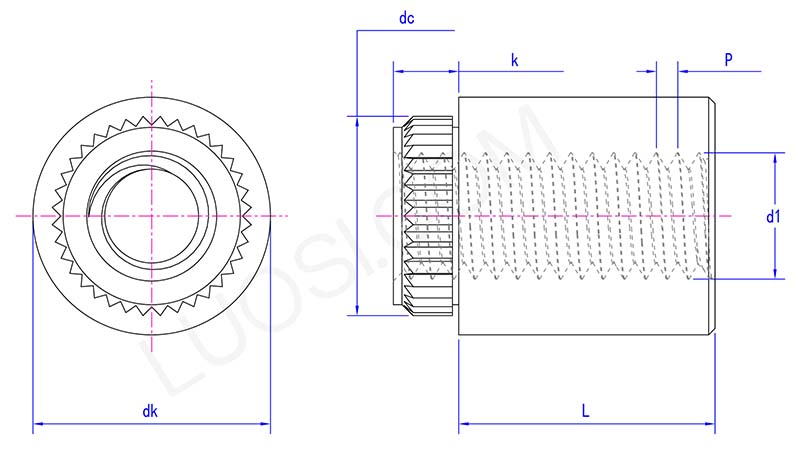

A fő specifikációk közé tartozik a csap átmérője (mind a szár, mind a fej), a teljes magasság, a szál mérete és a hossza (ha a csap vége szálakkal rendelkezik), és a NYÁK -ban szükséges lyuk méretét.
Fontos a méretek helyes elérése. Gondoskodik arról, hogy a csap megfelelően illeszkedjen a PCB -be, megkapja a megfelelő szorító erőt, amikor szegecselje, és a többi részhez kapcsolódik, amelyhez csatlakozik.
Mon |
M3 | M4 |
P |
0.5 | 0.7 |
DC Max |
4.36 | 6.76 |
DC Min |
4.47 | 6.6 |
D1 |
M3 | M4 |
k max |
2.29 | 2.29 |
DK Max |
5.69 | 8.87 |
DK Min |
5.43 | 8.61 |
Az, hogy ezek a fogva tartott rögzítőelemek mekkora súlya képes kezelni, az a méretüktől, például átmérőjétől és hosszától függ, milyen anyagból készülnek (acélból vagy alumíniumból), milyen vastag a PCB, és a lyuk méretét.
Például egy tipikus, 3 mm-es rozsdamentes acél csap egy 1,6 mm-es NYÁK-ban általában képes kezelni a 300-500 N (azaz 30-50 kg) kihúzható erőt.
Van olyan műszaki lapok, amelyek felsorolják a nyírást és a kihúzási erőt. Mindig ellenőrizze ezeket a specifikációkat, hogy megbizonyosodjon arról, hogy a választott csap képes -e kezelni a mechanikai igényeit, amire használja.
