Rögzített rögzítőelemek kivágása

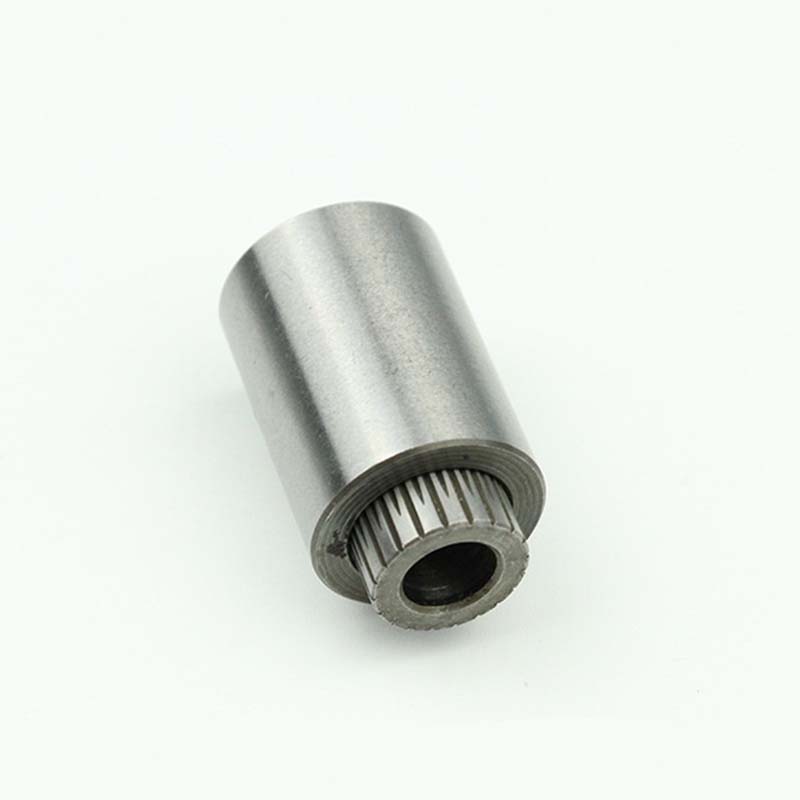

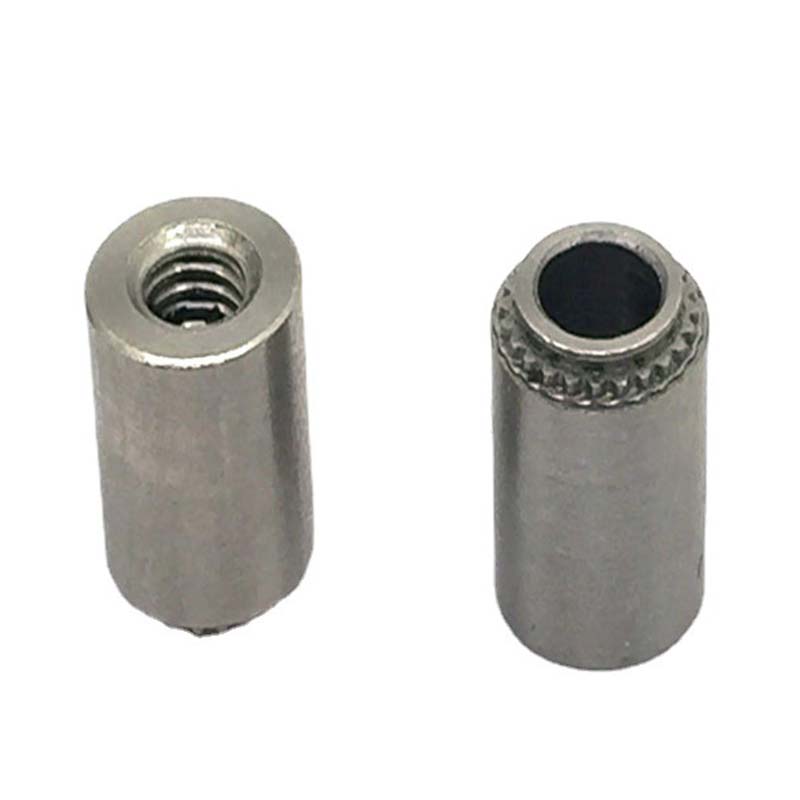

A rögzített rögzítőelemek áttörései tartósak, könnyen felszerelhetők, és alkalmasak összetett elektronikus környezetekhez. A hengeres forma megtámasztja az alkatrészeket, a recézett minta pedig megakadályozza azok leesését. A Xiaoguo® gyár különféle specifikációkat és méreteket kínál, és elegendő raktárkészlettel rendelkezik.

Modell:QIB/IND KFB3

Kérdés küldése

termékleírás

A rögzített rögzítőelemek nyílászárói különböző anyagokból készülnek, eltérő alkalmazási forgatókönyvekkel és jellemzőkkel. Az enyhe acél (például 1008 vagy 1010) alacsony költséget és nagy szilárdságot kínál; a rozsdamentes acél (például 303 vagy 304) rozsda- és korrózióálló, és alkalmas nedves környezetben való használatra; és az alumíniumötvözet (például 6061) vezetőképes és könnyű. A megfelelő anyag kiválasztásához a szilárdság, a súly, a vezetőképesség, a korrózióállóság és a költséghatékonyság átfogó mérlegelése szükséges, az alkalmazási forgatókönyvhöz, a helyhez és a követelményekhez igazítva.

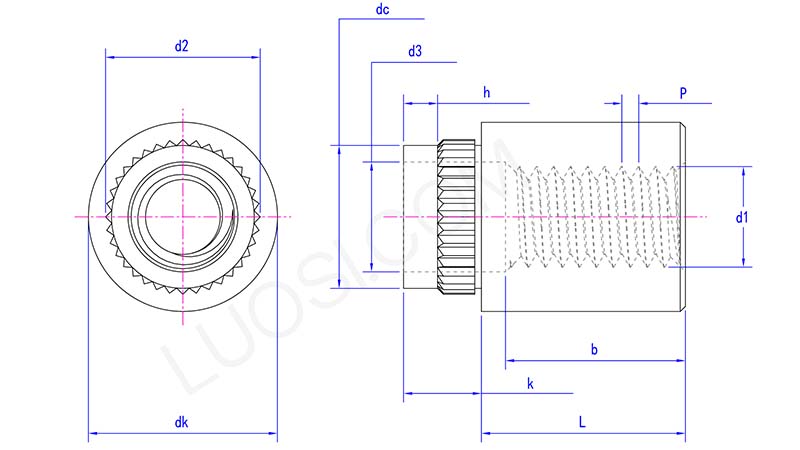

Captive fastener broaching standoffs parameter

Hétfő	440	632
P	40	32
b max	0.391	0.391
b min	0.359	0.359
d1	#4	#6
d2 min	0.176	0.223
d2 max	0.182	0.229
d3 max	0.125	0.174
d3 min	0.119	0.168
dc max	0.165	0.212
dk max	0.222	0.283
dk min	0.216	0.277
h max	0.05	0.05
h min	0.03	0.03
k max	0.09	0.09

Telepítés

A rögzített rögzítőelemek áttörései meglehetősen hatékonyan telepíthetők.

Speciális pneumatikus, hidraulikus vagy szervo-elektromos szegecselőgépekkel a behelyezésük gyors és egyenletes. Csak a PCB csap oldaláról kell hozzáférnie.

Ez az egyoldalú folyamat egyszerűbbé teszi az összeszerelősor tervezését és automatizálását.

Ezekkel a csapokkal a beszerelés előtt könnyű megbirkózni, általában ömlesztve vagy orsókon szállítják őket, ami automata adagolórendszerekkel működik.

Magas hőmérsékletű vagy termikus ciklusú környezetben

A rögzített rögzítőelemek áttörései úgy készültek, hogy kemény környezetben is stabilak maradjanak.

A rozsdamentes acélok itt jól teljesítenek, általában -50°C-tól 200°C feletti hőmérsékletet bírnak.

A mechanikus szegecselés szoros kapcsolatot hoz létre, amely nem lazul meg annyira a fűtési és hűtési ciklusok során, mint például a ragasztók vagy a forrasztott alkatrészek.

Csak győződjön meg arról, hogy a csap anyaga megegyezik a szerelvény által tapasztalt hőmérséklettel, valamint azzal, hogy mennyire melegszik és hűt le. Így hosszú ideig megbízható marad.
