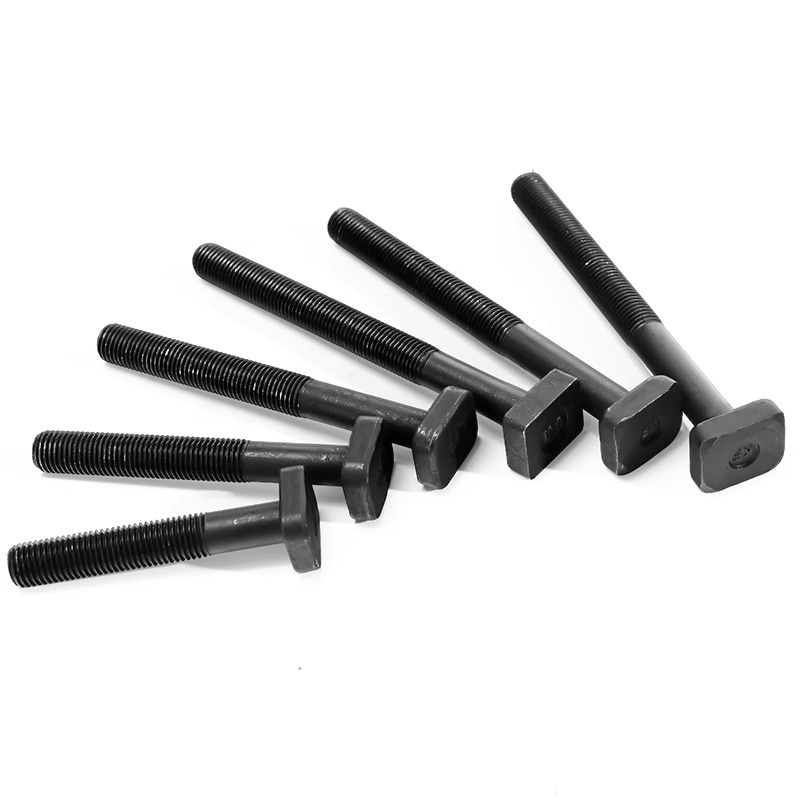

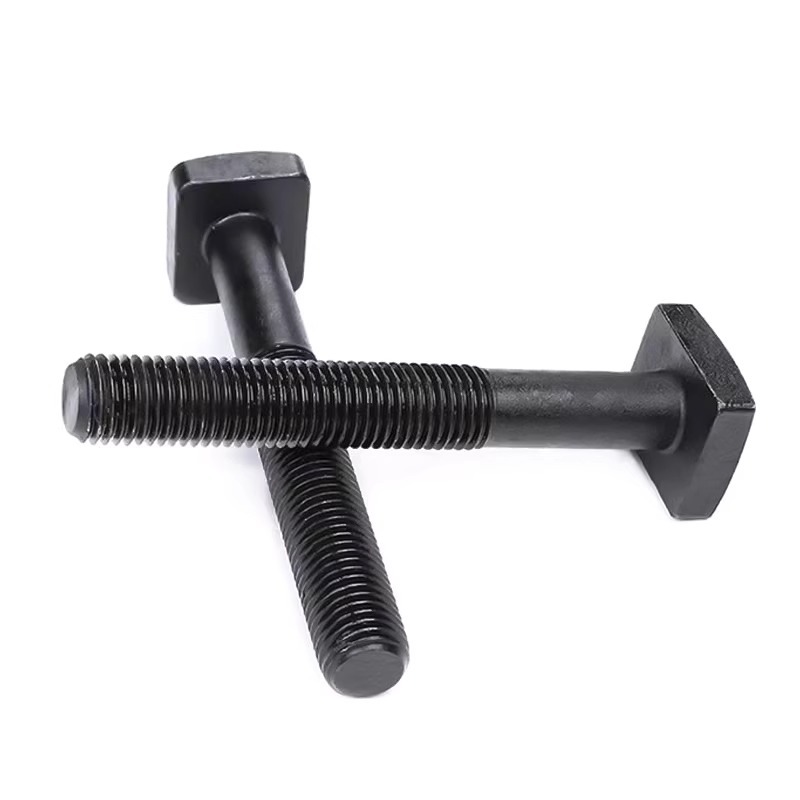

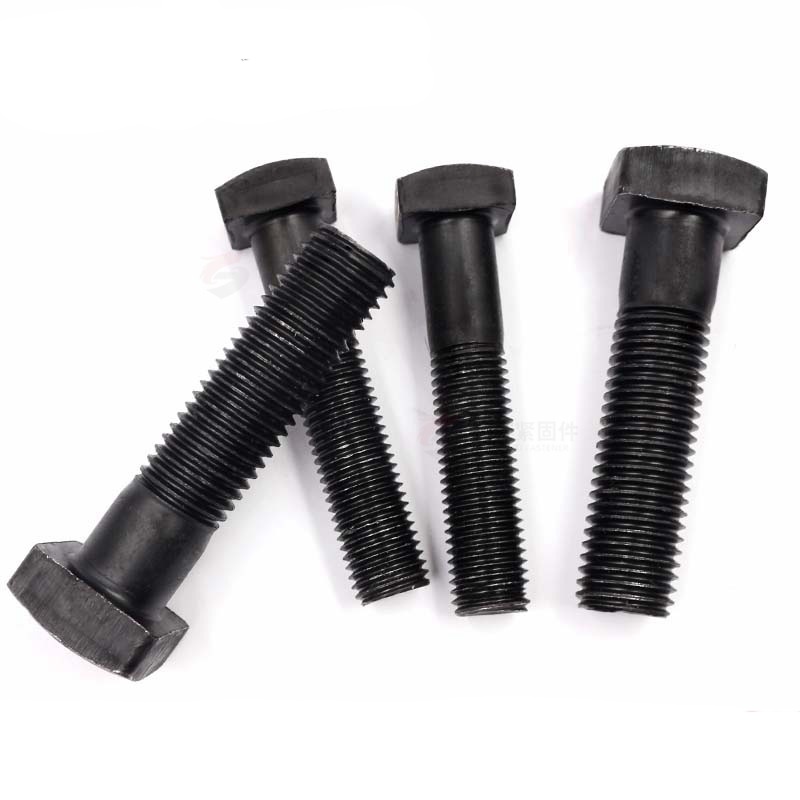

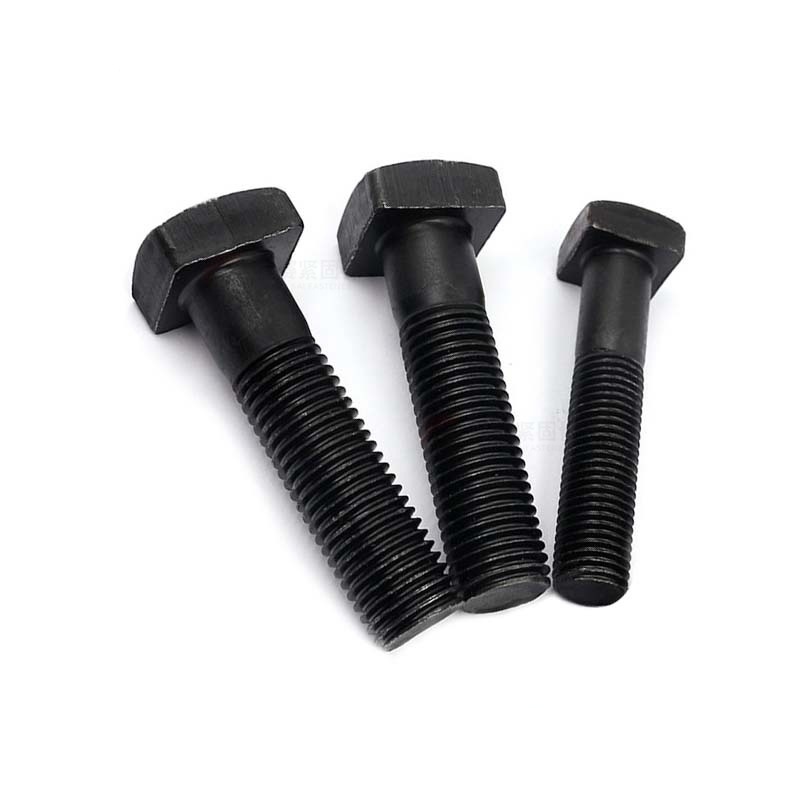

Szénacél metrikus négyzetfejű csavarok

A szénacél metrikus négyzetfejű csavarok, amelyeket gyakran használnak az építőiparban, a famegmunkálásban és a régebbi gépekben, régies vagy nagy teherbírású esztétikát kínálnak. A Xiaoguo® – a kötőelemek tapasztalt szállítója – számára az ilyen csavarok állandó termékminősége alapvető elkötelezettség.

Modell:ASME/ANSI B18.2.1-1-1972

Kérdés küldése

termékleírás

Az, hogy a szénacél metrikus négyzetfejű csavarok milyen jól állnak, leginkább az anyagminőségüktől függ. Az általános szénacélok a 4,6 (legalább 400 MPa húzással), 5,6 (500 MPa), 8,8 (800 MPa), 10,9 (1000 MPa) és 12,9 (1200 MPa) szénacélok.

Az olyan általános rozsdamentes acélok, mint az A2-304 és az A4-316, nagyon praktikus tulajdonsággal rendelkeznek – nem könnyű rozsdásodni. Van azonban egy kis korlátjuk, ami az, hogy az általuk elviselhető húzóerő általában nem túl nagy, általában 500-700 MPa. A magasabb minőségű metrikus négyzetfejű csavarok (8,8 és magasabb) hőkezeltek, hogy erősebbek legyenek.

Termékparaméterek

Hétfő	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|14\|20	8\|12\|20	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1.875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Termék részletek

A szénacél metrikus négyzetfejű csavarok behelyezéséhez megfelelő méretű villáskulcsokra, állítható csavarkulcsokra vagy speciális négyzet alakú aljzatokra van szüksége. Az számít, hogy elég szorosak legyenek, de ne túl sok – követnie kell a javasolt nyomatékszámokat. Ezek a csavar átmérőjétől, anyagminőségétől, menetemelkedésétől és kenésétől függenek.

Műszaki működési forgatókönyv (Részletek Melléklet) Ha a csatlakozást nem a szabványos nyomatéknak megfelelően húzzák meg (vagy "ha a meghúzási fok nem felel meg a szabványnak"), a csatlakozás valószínűleg később meglazul, ami másodlagos ellenőrzést és megerősítést igényel. Ha a csavar meghúzási nyomatéka meghaladja a megadott értéket, könnyen előfordulhat, hogy a csavar plasztikusan megnyúlik vagy közvetlenül eltörik. A csatlakozás stabilitásának biztosítása és a csavarok meghibásodásának elkerülése érdekében szigorúan be kell tartani a gyártó vagy a mérnöki részleg által kiadott nyomaték-útmutatót.

GYIK

K: Milyen méretű csavarkulcs szükséges a szénacél metrikus négyzetfejű csavarok felszereléséhez? Megegyezik a szál méretével?

V: A szénacél metrikus négyzetfejű csavarok csavarkulcs mérete (a lapos részek szélessége) nagyobb, mint a menet átmérője. Például egy metrikus négyzetfejű csavar, mint az M12, általában 19 mm-es kulccsal meghúzható. De ne csak közvetlenül használja. A csavar beszerelése és meghúzása előtt először meg kell tekintenie a csavar mérettáblázatát, és meg kell találnia a megfelelő csavarkulcsot.
