A osztályú négyzetfejű gépcsavar

A készleten lévő Xiaoguo® Grade A négyzetfejű gépcsavar négyzet alakú, szögletes fejjel. Mechanikus csavarásgátló reteszelést érhetnek el, ami növelheti a biztonsági szintet bizonyos munkakörnyezetekben.

Kérdés küldése

termékleírás

Az A osztályú négyzetfejű gépcsavar négyszögletes fejű rögzítőelem. Egy négyzet alakú fejből és egy menetes rúd részből áll. Általában négyszögletes anyákkal vagy hatszögletű anyákkal együtt használják, vagy közvetlenül csavarozható a menetes furatokba. A 19. századtól a 20. század elejéig a négyszögletes fejű csavarok voltak a fő rögzítőelemek. Könnyű kovácsolásuk és kiváló elcsavarodásgátló teljesítményük miatt széles körben használták az infrastruktúra építésében, például hidak és vasutak építésében. Egyedülálló tervezési előnyeinek köszönhetően napjainkban is szerepet tölt be a nehézgépek, vasúti vágányok, berendezések karbantartásában, régies épületek restaurálásában.

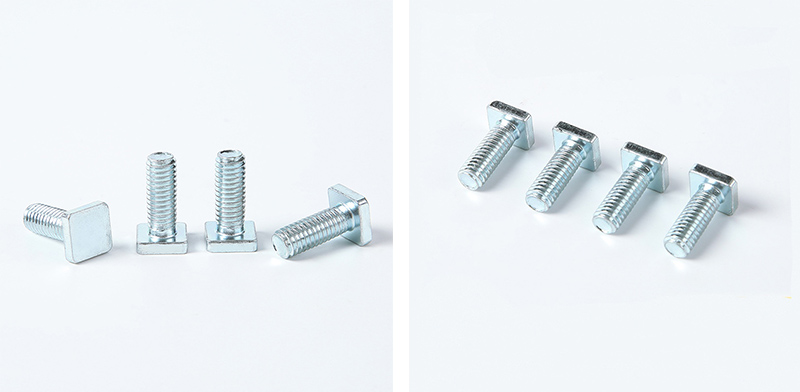

Grade A Square Head Machine Bolt

Szerkezeti jellemzők

Az A fokozatú négyzetfejű gépcsavar szerkezeti jellemzőinek összefoglalása: A geometriai jellemzők és a funkcionális kialakítás közötti összefüggés.

Szerkezeti elemek Főbb jellemzők Alapfunkciók

Fej Négyzet alakú, széles ellentétes oldalak, nagy magasság. Nagy nyomatékátvitelt, csúszásgátló funkciót biztosít, barátságos vakszereléshez és kényelmes nyomatékok benyomtatásához.

Nyak Lapos nyak (elfordulásgátló), karima (csapágy), rövid csap (vezetés) Mechanikus elfordulásgátló, védi a munkadarab felületét, zsákfurat vezetés

Tengelyrész Részben menetes (sima tengelyszakasz) Ellenáll a nyíróterhelésnek, pontos pozicionálást biztosít, és elkerüli a feszültségkoncentrációt a menetekben

Menetes rész Főleg durva fogak, tűrés 6g. Nagy szilárdságú csatlakozás, megbízhatóan együttműködik az anyával.

Vég típusa Lapos vég / Letört vég / Hengeres vég Különböző beépítési körülményekhez alkalmas

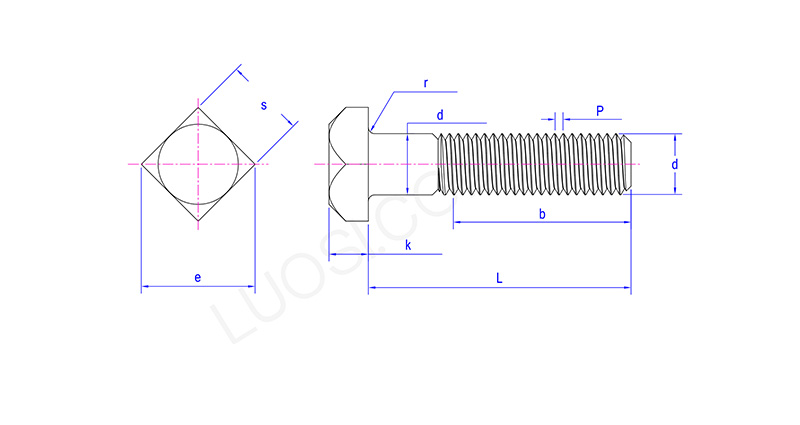

Grade A Square Head Machine Bolt

Hétfő	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Előkészületek használat előtt

Mielőtt az A osztályú négyzetfejű gépcsavar használatát tervezné, javasoljuk, hogy ellenőrizze ezeket a tételeket.

(1) Erősítse meg a csavarok specifikációinak megfelelőségét

Menetspecifikáció: Győződjön meg arról, hogy a négyszögfejű csavar menetátmérője és emelkedése pontosan megegyezik a megfelelő anya vagy menetes furat menetének átmérőjével és menetemelkedésével.

Hosszválasztás: A csavar hosszának olyannak kell lennie, hogy az anya meghúzása után 2-3 teljes menet szabaduljon fel a csavar végén.

Fejoldali méretek: Győződjön meg arról, hogy a négyzet alakú fej szélessége megegyezik a használt csavarkulcs nyílásméretével.

Erősségi fokozat: Szükség szerint válassza ki a megfelelő fokozatot.

(2) Ellenőrizze a munkadarab furatpozícióit

Kerek furat vs négyzet alakú furat: A hagyományos négyzetfejű csavarok áthaladhatnak a kerek lyukon. Ha azonban elfordulás elleni védelemre van szükség, akkor a négyzet alakú furat számára előre fúrt beépítési felületet kell készíteni a munkadarabon, amely lehetővé teszi a négyzet alakú fej nyakának beillesztését.

Átmérőtűrés: A kerek furat átmérőjének 0,5-1,0 mm-rel nagyobbnak kell lennie, mint a csavarszár átmérője.

A furat sarkának lekerekítése: Ha az A osztályú négyzetfejű gépcsavarfejnek teljesen hozzá kell tapadnia a munkadarab felületéhez, a furatot le kell kerekíteni vagy süllyeszteni kell.

(3) Tisztítás és kenés

Távolítsa el a menetekről az olajfoltokat, vasreszelékeket, régi bevonatokat és egyéb szennyeződéseket.

Rozsdamentes acél anyagokhoz vagy magas hőmérsékletű környezetekhez tapadásgátló vagy molibdén-diszulfid kenőzsír alkalmazása javasolt a menetekre.

A közönséges szénacél csavarokhoz kis mennyiségű olajat lehet alkalmazni a súrlódási tényező csökkentése érdekében.
