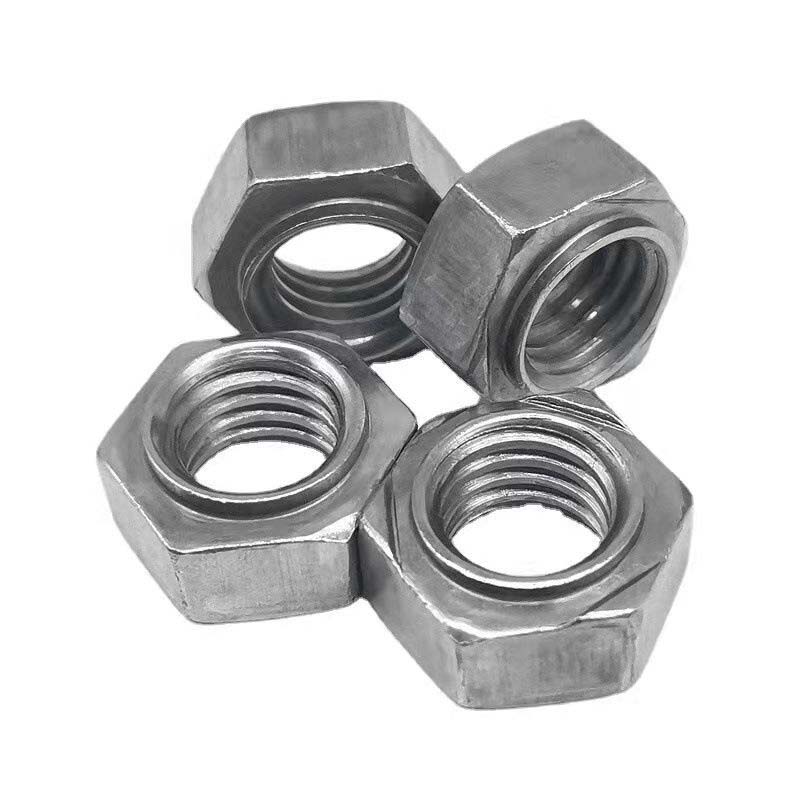

Metrikus hatlapú anyák ellenállás-kivetítő hegesztéshez

Az ellenállás-kivetítő hegesztéshez használt metrikus hatlapú anyák metrikus egységekben vannak méretezve, és kifejezetten ellenállásponthegesztéshez tervezték. A hegesztési folyamat során a kis kiemelkedések megolvadnak és a fémhez tapadnak. A Xiaoguo® beszállítói ingyenes mintákat tudnak biztosítani.

Modell:BS 7670-1-4-1993

Kérdés küldése

termékleírás

Az ellenállás-kivetítő hegesztéshez használt metrikus hatlapú anyák hatszögletűek, ami kényelmessé teszi a csavarkulcs használatát a meghúzáshoz. Az anya egyik oldalán több kiálló kis forrasztási pont található, míg a másik oldalon szabványos metrikus menetes furatok találhatók.

Termék részletei

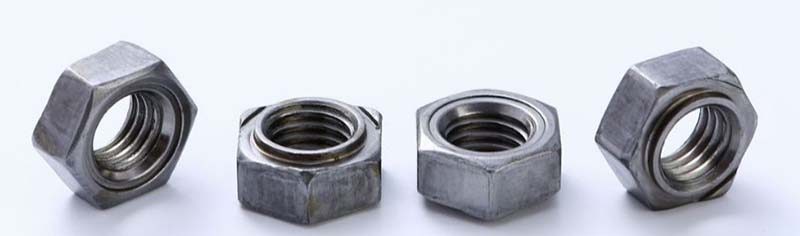

A metrikus ellenállású vetítőhegesztő hatlapú anyák alján kis kiemelkedések vannak. Amikor a hegesztőelektródák lenyomódnak, az áram átfolyik ezeken a kiemelkedéseken, azonnal megolvasztja a kiemelkedéseket, és összeolvasztja az anyát az alatta lévő fémlemezzel. Ez a folyamat gyors és automatizált, és kiválóan alkalmas az autó- vagy háztartási gépipar nagyméretű gyártósoraihoz.

Metrikus hatlapú anyák ellenállás-kivetítő hegesztési burkolatok méretéhez, mint például M6, M8 és M10. A menetemelkedésnek (például 1,0 vagy 1,25) meg kell egyeznie a csavarokkal. A hatlapfejű anya mérete (például az M6-os hatlapú anya 10 milliméter) határozza meg a következő lépéshez szükséges csavarkulcsot.

Hétfő	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 max	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 perc	4.395	5.895	6.87	7.87	10.34	12.34	14.64
és min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h max	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 max	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s max	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H max	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

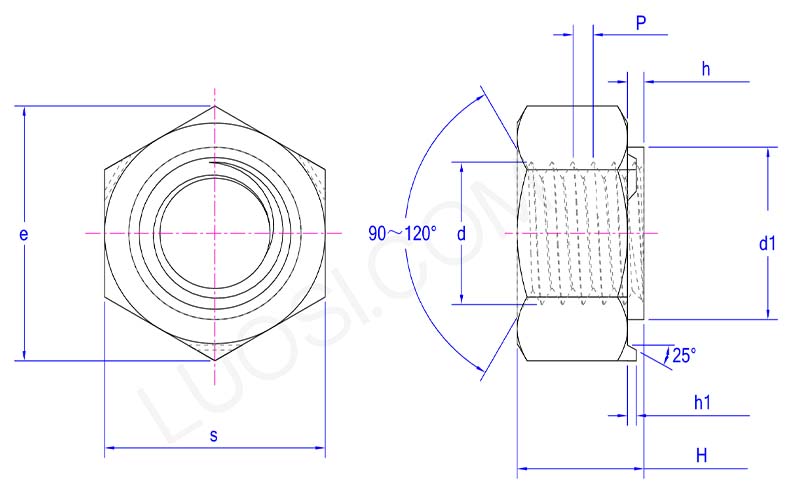

parameter of Metric hex nuts for resistance projection welding

Ellenállás-kivetítő hegesztéshez metrikus hatlapú anyák használatakor tartsa tisztán a felületet. Az olaj vagy a rozsda károsíthatja a hegesztést. Győződjön meg arról, hogy az elektródák egy vonalban vannak és jó állapotban vannak. A sérült elektródák rossz hegesztéshez vezethetnek. Ügyeljen a "fröccsenésre" (szikra repülése), ami általában beállítási hibát jelez, és előfordulhat, hogy a hegesztés nem biztonságos.

A termék jellemzői

Az ellenállás-kivetítő hegesztéshez használt metrikus hatlapú anyák nagyobb nyomatékot biztosítanak a csavarok meghúzásakor vagy meglazításakor, így biztosítva a sima, könnyű, csúszásmentes működést. Ezenkívül biztosítják a hegesztési pontok helyes elrendezését és az egyenletes hőeloszlást hegesztés közben. Szorosan tapadnak a hegesztett alkatrészekhez, biztonságos kapcsolatot hozva létre.

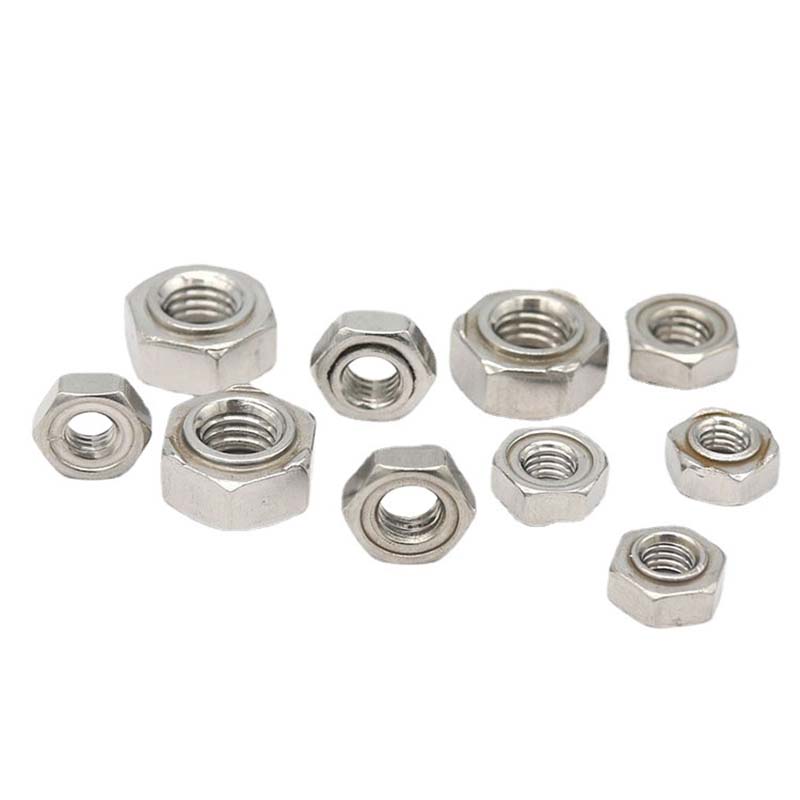

Metric hex nuts for resistance projection welding
