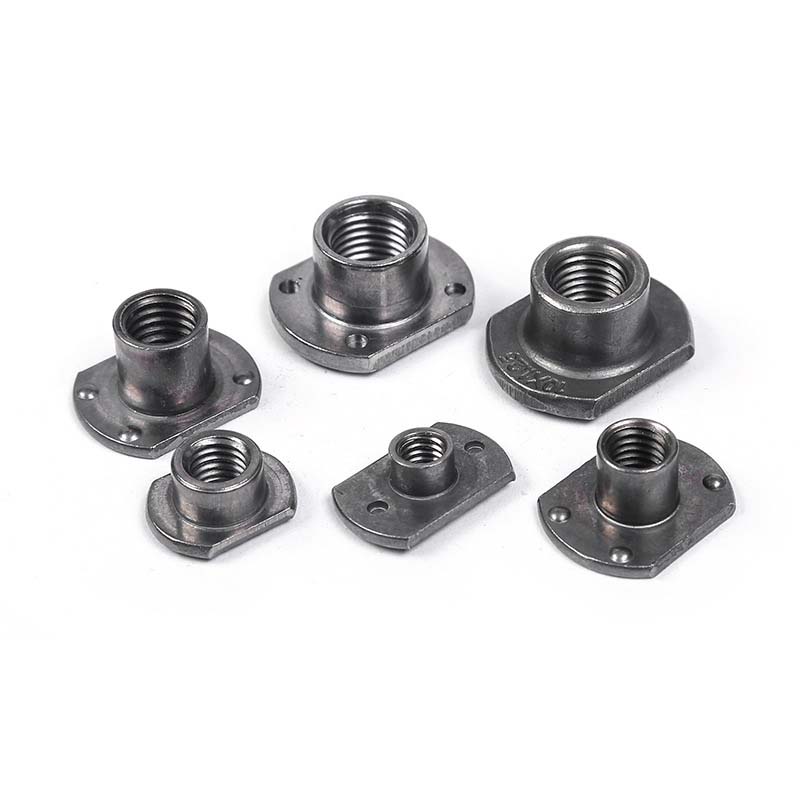

T típusú hegesztési anyák 1A típussal

Az 1A típusú T típusú hegesztőanyákat kifejezetten fémek hegesztésére tervezték, és megfelelnek az 1A specifikációnak, biztosítva a szoros illeszkedést. Alkalmas fém keretekhez, támasztékokhoz vagy mechanikus berendezésekhez, a T-alakú kialakítás segít helyet takarítani. A Xiaoguo® gyárban nagy mennyiségű áru van raktáron. Az egyedi igényeknek megfelelő termékeket is testre szabhatunk és biztosítunk.

Modell:JIS B1196-3.1-2001

Kérdés küldése

termékleírás

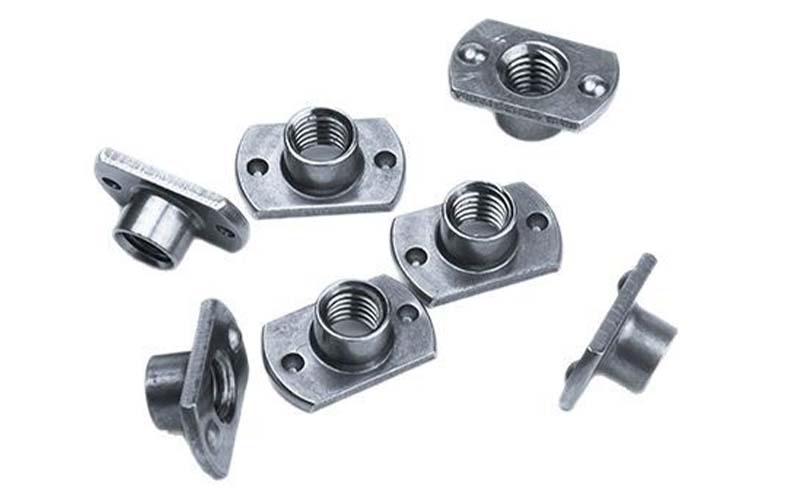

Az 1A típusú T típusú hegesztőanyák alakja a "T" betűhöz hasonlít, alul a menetes hengeres rész. A karimán több kis kiemelkedés található, amelyeket kifejezetten hegesztésre terveztek. Az általános menetspecifikációk M4-től M12-ig terjednek.

A termék paraméterei

T style weld nuts with type 1A parameter

Hétfő	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
dk max	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d2 max	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 max	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 max	3.25	3.25	3.25	3.25	4.05	4.05
d0 perc	2.75	2.75	2.75	2.75	3.55	3.55
h1 max	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 max	15.2	15.2	17.25	17.25	22.3	24.3
d1 perc	14.8	14.8	16.75	16.75	21.7	23.7

Termékjellemzők és telepítés

Az 1A típusú T típusú hegesztőanyák jellegzetes T alakú szerkezettel rendelkeznek. A karima növelheti az érintkezési felületet a fémlemezzel, eloszthatja a nyomást, és biztonságosabbá teheti a hegesztést. A karimán lévő hegesztési nyúlványok mérete és magassága azonos, a hegesztési folyamat során egyenletes a melegítés. Menetpontossága nagy. Amikor a csavar be van csavarva, nagyon sima érzés, anélkül, hogy elakadna vagy meglazulna.

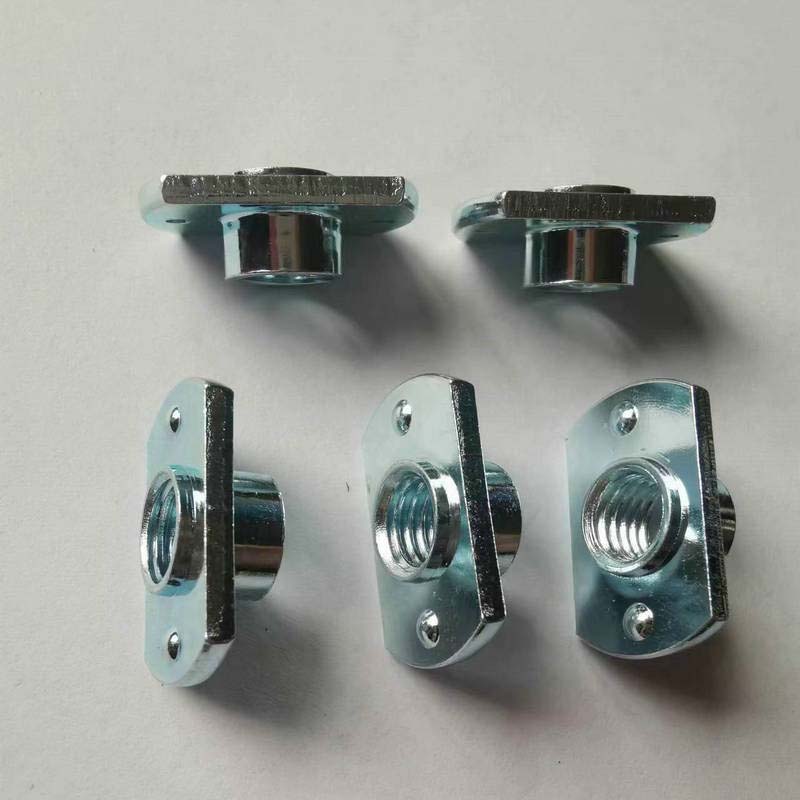

T style weld nuts with type 1A

Az 1A T-típusú hegesztőanyák formájukról kapták a nevét: a hatszögletű anyatest excentrikusan a téglalap alaplapra (karimára) van felszerelve. Az 1A típus azt jelzi, hogy ívhegesztésre (MIG vagy TIG) készült a karima széle körül. A „T” alakú kialakítás lehetővé teszi, hogy a menetes furatokat a kívánt helyre helyezze, még azon szél közelében is, ahol a középső anyát nem lehet beszerelni, és ez könnyen megvalósítható.

Az 1A típusú T típusú hegesztőanyák felszerelése azt jelenti, hogy a hegesztést a téglalap alakú karima kerülete mentén kell elvégezni. Az 1A típusú anya alapja lapos, nincs benne lyuk vagy kiemelkedés. A MIG vagy TIG segítségével folyamatos hegesztési varratokat hozhat létre a karima éle mentén. A jó általános fúzió kulcsfontosságú, mivel a karima csak így rögzíthető. Kérjük, előtte alaposan tisztítsa meg a fémet.

Az 1A T típusú hegesztőanyák drágábbak, mint a hagyományosnégyzet alakú anyák. Fizetnie kell a karima feldolgozási formájáért és a további anyagokért. A karima körül megfelelő hegesztésük is tovább tart. Különösen akkor használja őket, ha a menet pozícióját el kell tolni; ellenkező esetben a szabványos dió olcsóbb lehet.
