Serpenyőfejű, keresztmetszetű megfúró csavar

A Xiaoguo® Pan fejű, keresztirányú mélyedéses menetfúró csavar Kínában széles körben használatos bútorokban, autóalkatrészekben és elektromos készülékek összeszerelésében. A meghajtó kialakítása megkönnyíti a telepítést Menetes kialakításának és kúpos hegyének köszönhetően nincs szükség előmenetre. Biztonságos reteszelő hatást ér el, és hatékonyan akadályozza meg a kilazulást.

Kérdés küldése

termékleírás

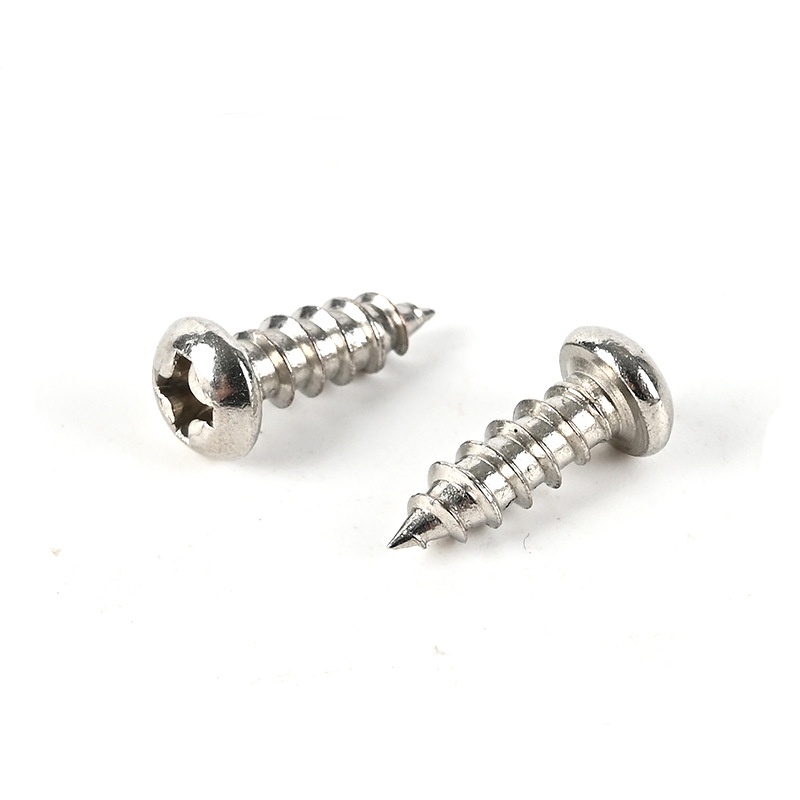

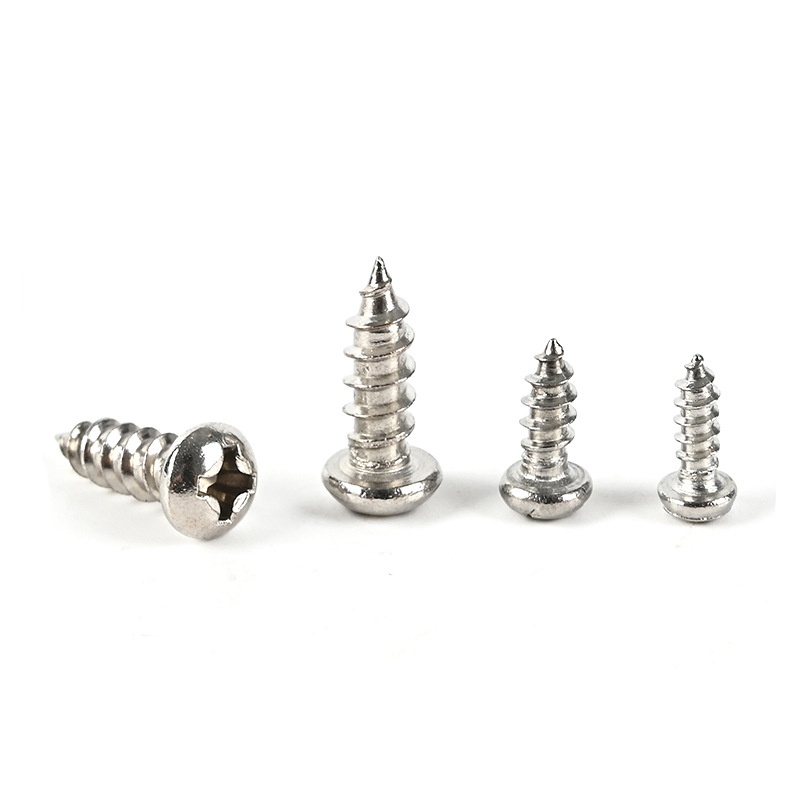

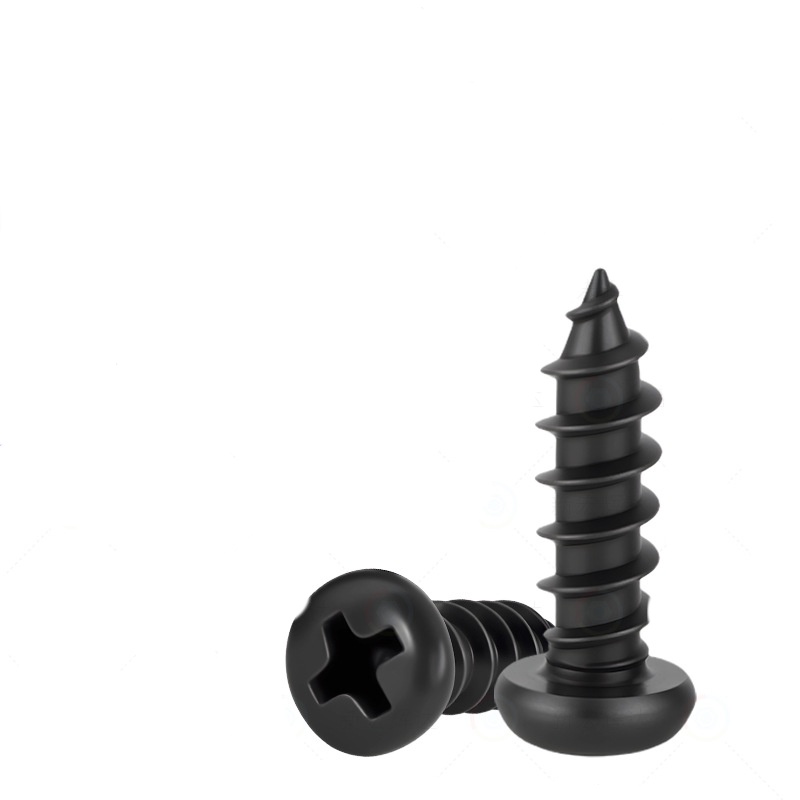

A serpenyős fejű keresztmetsző csavar a gyártótólXiaoguo®nagyon elterjedt csavartípus. Feje lapos tárcsa alakú, rajta kereszt alakú horony. Ezt a hornyot keresztfejű csavarhúzóval lehet meghúzni. Legjellemzőbb tulajdonsága, hogy nem igényel előzetes menetek fúrását a munkadarabon - mindössze egy megfelelő méretű lyukat kell fúrni egy fémlemezbe, műanyag alkatrészbe vagy fába, és egyszerűen be kell csavarni.

Automatikusan "faragja" a megfelelő belső meneteket a lyukba, és biztonságosan megfogja. Az edényfejű, keresztmetszetű menetfúró csavart széles körben használják elektromos burkolatok építésében, autóbelsőkben, bútorok összeszerelésében és hardverelemek gyors csatlakoztatásában. Különösen alkalmasak az elektromos csavarhúzókkal történő hatékony telepítéshez tömeggyártási sorokon.

Pan Head Cross Recess Tapping Screw

Működési elv

A tányérfejű, keresztmetszetű menetfúrócsavar működési elve a fém képlékeny deformációján vagy enyhe vágásán alapul, az összeillesztendő anyagok tulajdonságaitól és a csavar farkának kialakításától függően.

Előre gyártott alsó lyuk

Az önmetsző csavarok használata előtt egy vezetőlyukat kell fúrni vagy lyukasztott a csatlakoztatott alkatrészbe. Az alsó furat feladata a csavarok megvezetése és az anyagáramlás terének szabályozása.

Formáljon belső menetet

Amikor a tányérfejű keresztmetsző csavart elforgatják és axiálisan előretolják, a kúpos csúcs elsőként lép be az alsó lyukba, ami a furatnyílás enyhén kitágul. Mivel a menet nagyobb, mint az alsó furat átmérője, a menetfogak sugárirányú összenyomást fognak gyakorolni a furat falának anyagára.

Zárófokozat

Amikor a csavar teljesen be van helyezve, az összenyomással vagy vágással kialakított menetes horony egy vonalba esik a csavarmenettel. A csatlakoztatott anyag a rugalmassági határon belül enyhén visszapattan, szorosan megragadja a csavarmeneteket, és hatalmas súrlódási ellenállást kelt. Ez a súrlódási erő egyszerre hat mindkettőre, megakadályozva, hogy a csavar meglazuljon, vagy külső erő hatására vibráció közben magától kilazuljon.

Pan Head Cross Recess Tapping Screw

GYIK

(1) Milyen vastag acéllemezekbe lehet csavarozni?

Javasoljuk, hogy a csatlakoztatott acéllemezek vastagsága ne legyen nagyobb, mint a csavarok névleges átmérője. A puha anyagok, például a műanyag és a fa megfelelően vastagíthatók.

(2) Miért érzi úgy, hogy csavaráskor nagy a nyomaték, és még a köröm is eltörik?

Lehetséges okok és megoldások:

Az alsó lyuk túl kicsi → Megfelelően nagyítani kell

Túl nagy beépítési nyomaték → Csökkentse a fordulatszámot

(3) Mi az Ön minimális rendelési mennyisége (MOQ)?

A serpenyőfejű keresztmetszetű menetfúró csavar szabványos specifikációjának tömeges MOQ-ja körülbelül 10 000-50 000 darab.

Pan Head Cross Recess Tapping Screw

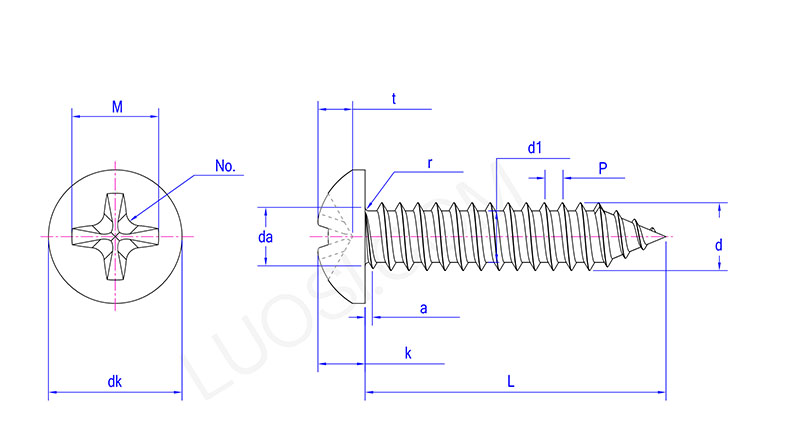

Hétfő	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
egy max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Nem.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 max	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 perc	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
