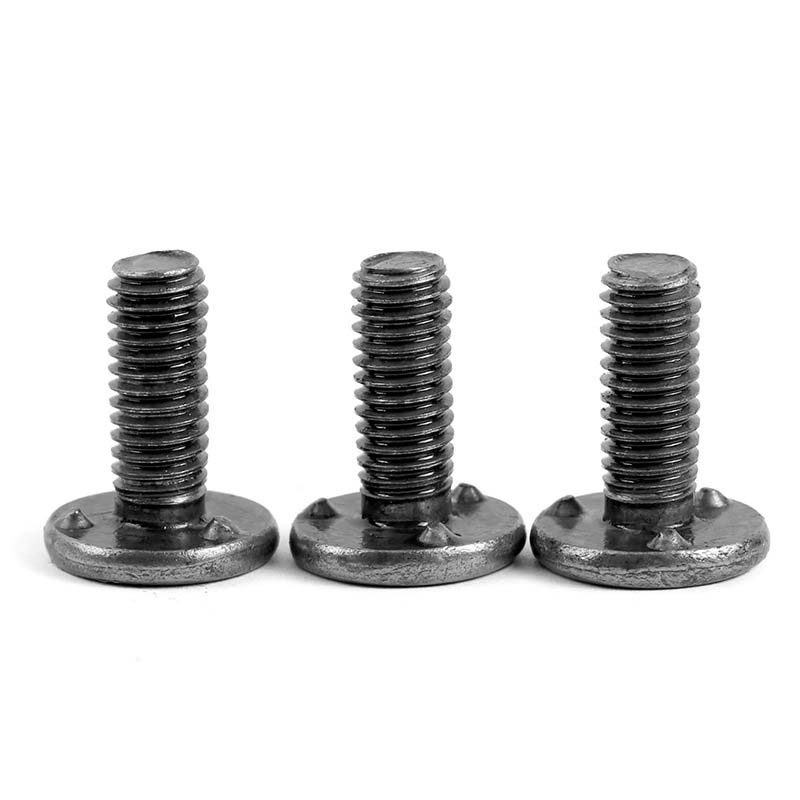

Vetületi hegesztési csapok

A kiálló hegesztési csapok kis kiemelkedésekkel rendelkeznek. A hegesztési folyamat során megolvadnak, és szilárd kötést képeznek a fémfelülettel. Alkalmazhatók autóipari alkatrészekre, fémkeretekre vagy háztartási gépek összeszerelésére. A Xiaoguo® gyár teljesen felszerelt, és képes tömeges rendelések fogadására.

Modell:JIS B1195-1994

Kérdés küldése

termékleírás

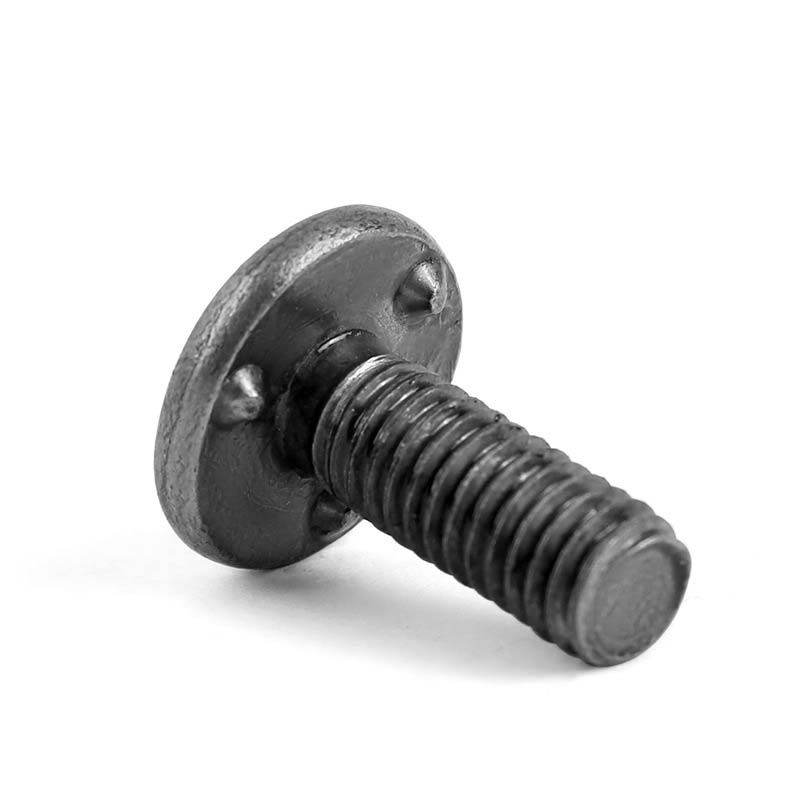

A kiálló hegesztési csapok főként csavarból és speciális emelt szerkezetű fejből állnak. Kombinálhatók anyákkal vagy más belső menetes alkatrészekkel. Ezek a kiemelkedések több kis hengeres, gyűrű alakú vagy más speciális formából is állhatnak.

Jellemzők és alkalmazások

A hegesztőcsap fején található egyedi kiemelkedések a fej alatti 3 kiemelkedéssel pontos áramkoncentrációt tesznek lehetővé hegesztés közben, biztosítva a stabil és megbízható hegesztési folyamatot, és jelentős mértékben garantálva a hegesztési minőséget. A kiemelkedésekre ható koncentrált erő miatt a hegesztés során a hegesztés más részeit érő hőhatás viszonylag kicsi, ami jól megőrzi a hegesztés eredeti teljesítményét és megjelenését, és nem okoz túlzott deformációt vagy hegesztési sérülést.

A kiálló hegesztőcsapok könnyen hegeszthetők és nagyon erősek. Az áram a fej kiálló részében koncentrálódik, gyorsan összekötve a csapot a munkadarabbal. Ez a módszer sokkal hatékonyabb, mint a hagyományos hegesztési módszer. Saját pozicionáló funkciója van. A telepítés során nincs szükség bonyolult pozicionálási műveletekre. Automatikusan megtalálja a megfelelő pozíciót, jelentősen megtakarítva a telepítési időt.

A kiálló aláhegesztett csavarokat elektronikus eszközök héjának összeszerelésére használják. Például az olyan termékek összeszerelésében, mint a számítógépes nagyszámítógépek, a mobiltelefonok és a táblagépek burkolatai, ezek döntő szerepet játszanak. Amikor az alkatrészeket, például a merevlemez-meghajtó tartókeretét, a tápegység rögzítőkeretét és a ventilátortartót a nagyszámítógép házába telepíti, először rögzítse azokat a házburkolat megfelelő helyeire, majd rögzítse ezeket a tartozékokat a csavarokon lévő menetek segítségével.

A kiálló hegesztési csapokat épületacél szerkezetek építésénél használják. Az olyan szerkezeteknél, mint a gyárak, raktárak, stadionok, hidak stb., gyakran használják az acélgerendák és acéloszlopok csatlakozási csomópontjainál. Először a csapokat az acélgerendák vagy acéloszlopok végeihez hegesztik, majd az acélgerendákat és az acéloszlopokat csavarokkal vagy más összekötő alkatrészekkel rögzítik egymáshoz.

A termék paraméterei

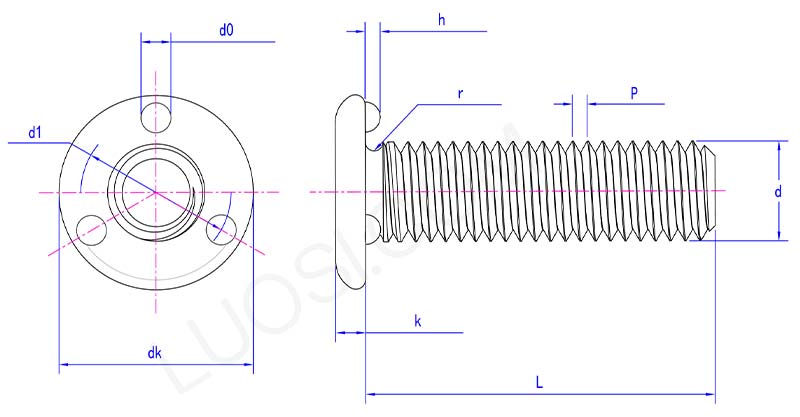

projection weld studs parameter

Hétfő	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	10.4	12.4	14.4	18.4	22.4	26.4
dk min	9.6	11.6	13.6	17.6	21.6	25.6
k max	1.5	2	2.2	2.7	3.7	4.7
k min	1.1	1.6	1.8	2.3	3.3	4.3
r max	0.5	0.6	0.7	0.9	1.2	1.4
r min	0.2	0.2	0.25	0.4	0.4	0.6
d0 max	1.75	2.25	2.75	3.25	4.25	4.25
d0 perc	1.25	1.75	2.25	2.75	3.75	3.75
h max	0.8	0.8	0.9	0.9	1.1	1.1
h min	0.6	0.6	0.7	0.7	0.9	0.9
d1	8.5	10	11.5	15	18	21
