Sima felületű süllyesztett fejű szegecselt anyák

A sima felületű, süllyesztett fejű szegecselt anyák a mérnökök által javasolt megoldások, amikor sima felületre és megbízható, állandó menetes rögzítési pontra van szükség – és elkötelezett rögzítőelem-gyártóként a Xiaoguo® sokat fektet a kutatásba és a fejlesztésbe, hogy ilyen innovatív, problémamegoldó rögzítőelemeket hozzon létre.

Modell:GB/T 17880.2-1999

Kérdés küldése

termékleírás

Ha kívülről figyeli a sima felületű süllyesztett fejű szegecselt anyákat, először a kúpos fejük lesz észrevehető – amelyek belső szöge szabványos 100 fok vagy 120 fok. Ez a forma lehetővé teszi, hogy az anyák tökéletesen egy síkban legyenek a csatlakoztatott anyag felületével.

Ezeknek az anyáknak a törzse vagy recézett (kis kiemelkedésekkel), vagy hornyokkal rendelkezik. Ez megakadályozza, hogy elforduljanak a telepítés során, és megakadályozzák, hogy használat közben elforduljanak. A fej alatt szilárd fogantyú található. Ha megnyomja ezt a fogantyút, az kifelé deformálódik (sugárirányban), így szoros és tartós zárat képez.

Ez a különleges forma és kialakítás nemcsak vonzó megjelenést biztosít, hanem rendkívül ellenállóvá is teszi az anyákat a kihúzási erővel szemben – így kisebb a kihúzás valószínűsége.

A termék előnyei

A sima felületű süllyesztett fejű szegecselt anyák jelentős költségmegtakarítást jelenthetnek, mivel leegyszerűsítik az összeszerelési folyamatot. Könnyen felszerelhetők, és nem igényelnek sok speciális szerszámot – így csökkennek a munkaerőköltségek.

Összehasonlítva a hegesztett menetes betétekkel vagy bonyolultabb rögzítési rendszerekkel, ezek az anyák olcsóbbak, miközben megőrzik a szilárdságot. A gyártás során megspórolt idő a csatlakozás tartósságával párosulva rendkívül költséghatékonysá teszi a csavaros anyák használatának összköltségét a nagy mennyiségű terméket előállító gyártók számára.

Termékparaméterek

Hétfő	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
ds max	4.97	5.97	6.97	8.97	10.97	12.97	14.97
ds min	4.9	5.9	6.9	8.9	10.9	12.9	14.9
d1 max	4.12	4.92	5.72	7.65	9.35	11.18	13.18
d1 perc	4	4.8	5.6	7.5	9.2	11	13
dk max	8	9	10	12	14	16	18
k	1.5	1.5	1.5	1.5	1.5	1.5	1.5

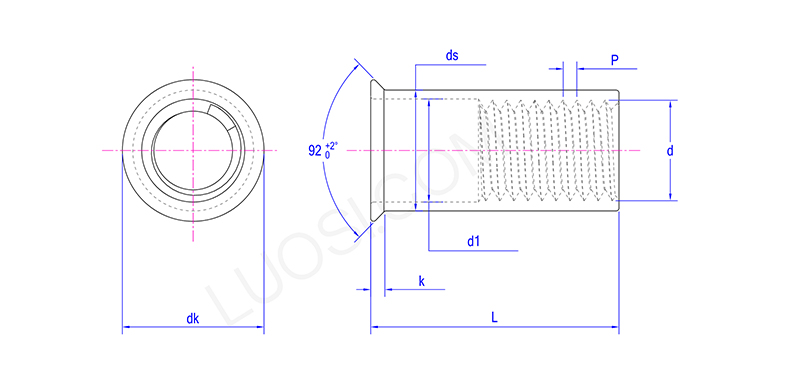

Smooth Surface Countersunk Head Riveted Nuts

GYIK

K: Meg tudja adni a sima felületű süllyesztett fejű szegecselt anyák részletes méretspecifikációit és műszaki rajzait?

V: Abszolút. Teljes műszaki adatlapokat és CAD-rajzokat adunk az összes sima felületű süllyesztett fejű szegecselt anyához. Ezek a dokumentumok meghatározzák az összes kulcsfontosságú méretet – például a fej szögét (általában 90° vagy 100°), a fej átmérőjét és vastagságát, a menetméretet és a markolat tartományát.

A markolat tartománya annak az anyagnak a teljes vastagsága, amelyet az anya biztonságosan rögzíthet. Fontos megbizonyosodni arról, hogy a süllyesztett furat megfelel ezeknek a specifikációknak. Így az anya egy szintben illeszkedik, és úgy működik, ahogy kell.
