UR típusú vetületi hegesztési csapok

A Xiaoguo® szállítója által gyártott UR típusú vetületi hegesztési csapok megfelelnek az IFI 148-4-2002 szabványnak. A gyártóüzemekben általában vastag fém alkatrészek összekapcsolására használják, és ezeknek az alkatrészeknek a biztonságos hegesztése létfontosságú. Ingyenes mintákat tudunk ajánlani.

Modell:IFI 148-4-2002

Kérdés küldése

termékleírás

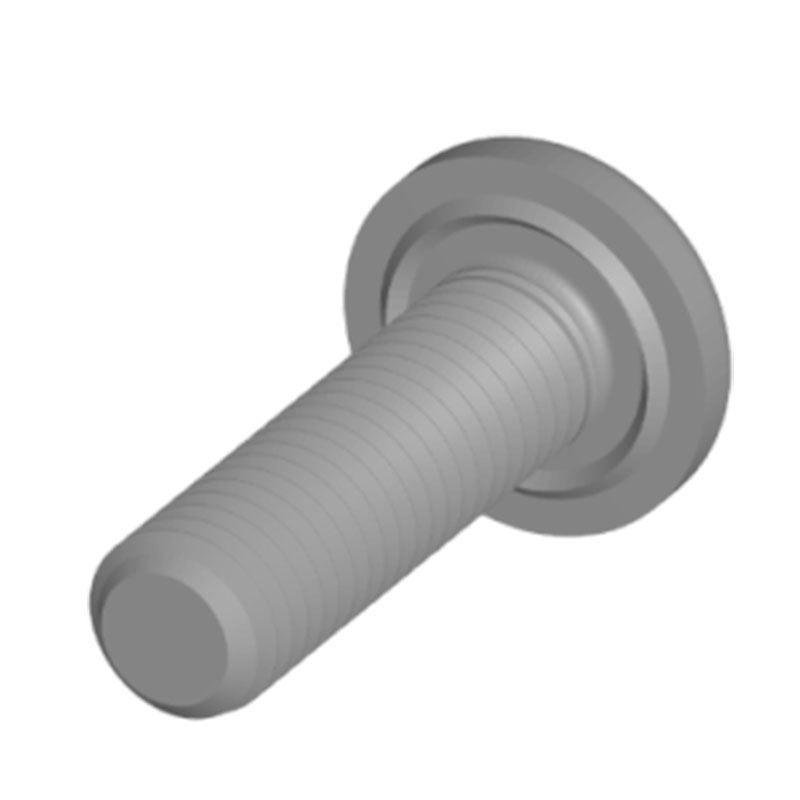

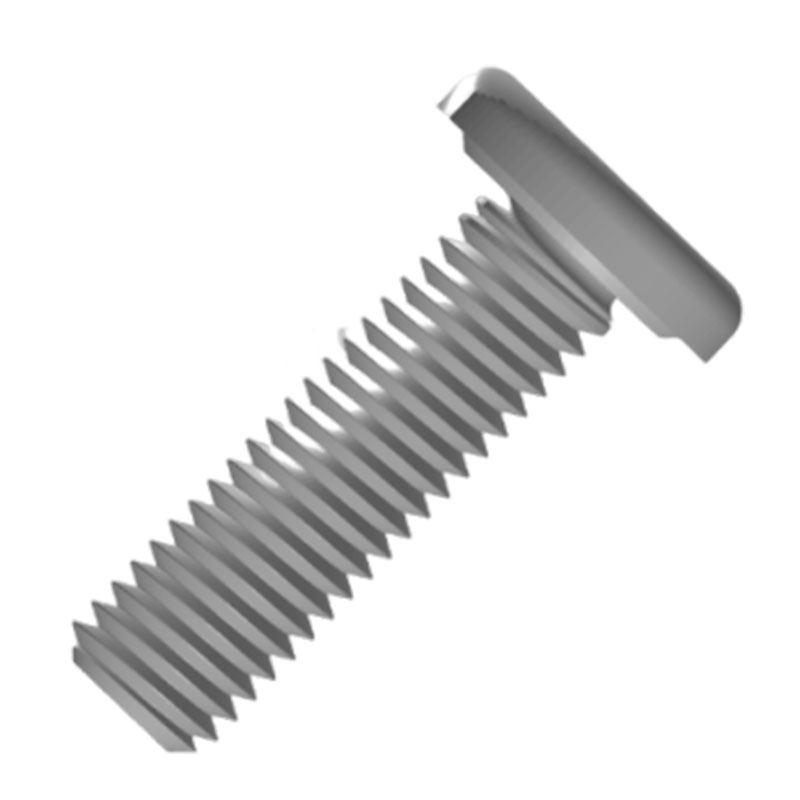

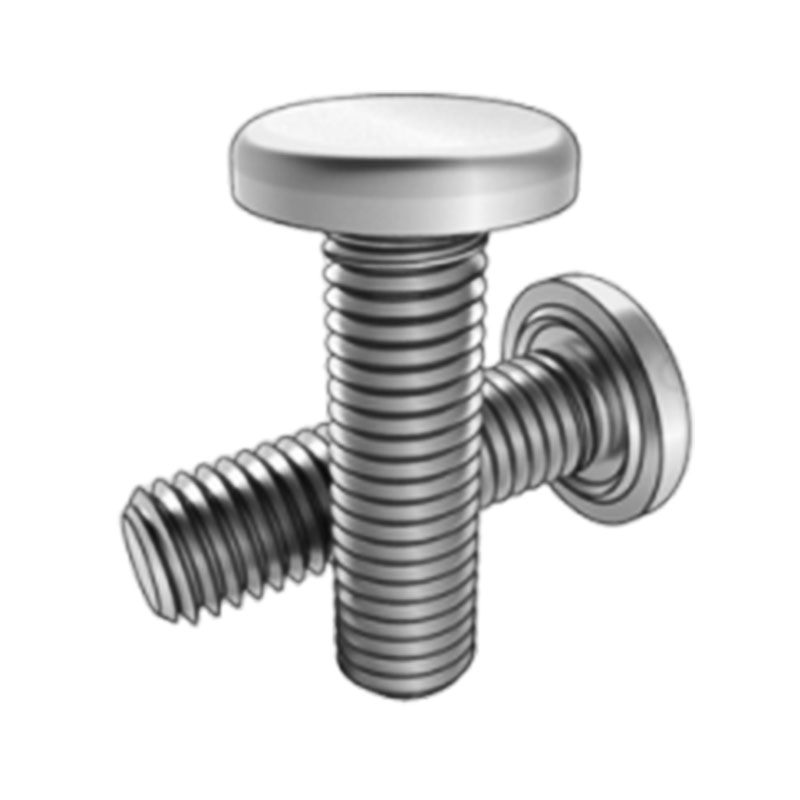

Az UR típusú vetületi hegesztési csapok nagy körkörös lapos fejformájúak, sima és lapos felülettel, ami növelheti az érintkezési felületet a csatlakoztatott alkatrész felületével. Gyakran használják vékony lemezek és díszítőelemek csatlakoztatásához.

Termékjellemzők

Az ovális hegyű, teljesen menetes csapok menetei lényegében az egész csapon keresztül futnak, és az egyik vége fokozatosan ovális fejré szűkül. Olyan, mint egy vezető, simán bevezeti a csapokat a lyukakba a telepítés során. Ez azt jelenti, hogy kevésbé valószínű, hogy megsérülnek az alkatrészek menetei, különösen kézi működtetéskor vagy szűk helyeken. Használjon szabványos anyát a másik végén.

A hegesztés befejezése után az UR típusú vetületi hegesztőcsapok nagy szilárdságú kapcsolatot képeznek a munkadarabbal, amelyek képesek ellenállni a nagy húzóerőknek, nyíróerőknek és rezgéseknek. Még a hosszú távú használat során sem valószínű, hogy meglazul, vagy leesik, például az acélgerendák és acéloszlopok közötti csatlakozási csomópontok hegesztésénél az épületacél szerkezetekben, amelyek biztosítják az épület szerkezetének stabilitását.

Az UR vetületi hegesztési csapok menetes feldolgozási pontossága magas. Szorosan és simán illeszkednek a szabványos anyákhoz vagy belső menetes alkatrészekhez, és nem lesz olyan probléma, mint a ragadás vagy a menet elcsúszása a telepítés során. Ez biztosítja, hogy a többi komponens utólagos beszerelése könnyen és pontosan elvégezhető legyen, ezáltal javítva az általános összeszerelés minőségét.

Az UR típusú vetületi hegesztési csapok nagyon könnyen kezelhetők, és nem igényelnek bonyolult pozicionálási folyamatot. A hegesztési folyamat során a fej speciális magasított kialakítása lehetővé teszi, hogy gyorsan tapadjon a hegesztődarabhoz. A hegesztőberendezés bekapcsolása után a megemelt rész gyorsan megolvad, és szilárdan ráhegeszti a csapot a hegesztődarabra. Ez jelentősen csökkenti a telepítési időt és növeli a gyártás hatékonyságát.

A termék paraméterei

Type UR projection weld stud parameter

Hétfő	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h max	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
h min	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
