Horgony U Bolt

A kínai beszállító Xiaoguo® horgony U csavarok széles specifikációval rendelkeznek, a DN10-től (2 mm-től) a DN600-ig (24 hüvelykig) mindenre kiterjednek, és megfelelnek a teljes méretű követelménynek. Legyen szó kis vízcsőről és elektromos vezetékekről vagy nagy ipari csövekről, választhat költséghatékony U-csavart.

Kérdés küldése

termékleírás

A termék meghatározása és alapvető funkciója

horgony U-csavar, más néven földelt horgony U-csavar vagy előre telepített U-csavar, az "U" betűhöz hasonló alakú rögzítő rögzítőelem. Mindkét végén hosszú menetek vannak, és általában előre beépítik a betonalapba, vagy átvezetik az acélszerkezet alapzatán. Alátétekkel és anyákkal kombinálva szilárdan rögzíti a berendezéseket, oszlopokat, csőtartókat stb. a beton- vagy acélszerkezet alapzatán.

Alapfunkció

Ez egy kulcsfontosságú horgonyelem, amelyet olyan területeken használnak, mint az építőipar, a hidak, az energiaipar és a petrolkémia, a berendezések és az alapok közötti merev kapcsolat kialakításához. Fő feladata a felső szerkezet terheinek (feszítés, nyomás, nyíróerő, hajlítónyomaték) biztonságos átvitele a betonalapzatra vagy a talajra. A hagyományos tágulási csavaroktól eltérően ez a termék előre eltemetett módon van felszerelve. A beton öntése előtt a zsaluzat belsejébe kerül, és a beton megkötése után visszafordíthatatlan állandó horgonyt képez.

Anchor U Bolt

Közös anyagok

Az alábbiakban felsoroljuk az U-horgonyhoz használt leggyakrabban használt anyagokat, amelyeket összefoglaltunk az Ön számára, így kényelmesen böngészhet.

Anyag típusa	Fokozat	Elérhető teljesítményszint	Alapvető jellemzők	Alkalmazható forgatókönyvek
Szénacél	Q235 / A36	évfolyam 4.8	Viszonylag gazdaságos és sokoldalú, könnyen feldolgozható	Általános kivitelezés, könnyű berendezések alapozása, korlát rögzítése
Szénacél	45# / 1045	évfolyam 8.8	Mérsékelt erő, jó átfogó teljesítmény	Ipari berendezések alapjai, erőtornyok, csőtartók
Ötvözött acél	40Cr / 5140	10,9 fokozat	Nagy szilárdság, fáradtságállóság	Nehézgépek, dinamikus teheralap, szélerőműtorony
Ötvözött acél	35CrMo / 4135	10,9/12,9 évfolyam	Alacsony hőmérsékletnek ellenálló, rozsdamentes	Petrolkémiai ipar, nagynyomású tartály alapozás, hideg régiók
Rozsdamentes acél	304 / A2	A2-70	Általános korrózióállóság	Élelmiszergyárakhoz, vízkezeléshez, általános kültéri alkalmazásokhoz
Rozsdamentes acél	316 / A4	A4-70 / A4-80	Kiválóan ellenáll a tengervíznek és a vegyszereknek	Offshore platformokhoz, parti erőművekhez, vegyi üzemekhez, uszodai berendezésekhez
Tűzihorganyzott szénacél	Q235 / 45# + HDG	4,8/8,8 fokozat	Kültéri hosszan tartó rozsdavédelem	hidak, autópálya-védőkorlátok, kommunikációs tornyok, fotovoltaikus támasztékok

Anchor U Bolt

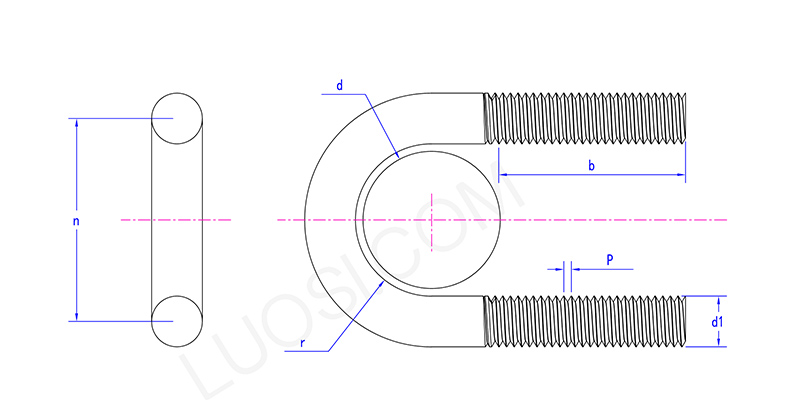

Hétfő	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Termék típusa

A beépítési módtól és alaktól függően az U horgonycsavar főként a következő típusokra oszlik:

Sima beágyazott U-csavar: Közvetlenül a betonba ágyazva, menetes vége az alapfelület fölé nyúlik. Acéloszlopok és berendezések alapjainak rögzítésére szolgál. Ez a leggyakoribb forma.

U-csavar horogvégekkel: A menetes végek ezenkívül 90°-kal vagy 180°-kal meg vannak hajlítva.

Lapos fenekű U-csavar: Az U alakú rész alja egyenes, nem ív alakú. Négyzet keresztmetszetű alkatrészek rögzítésére vagy olyan beépítésekre használják, amelyeknek szorosan érintkezniük kell az acéllemez alsó felületével.

Átmenő csavar U-típusú csavar: Ez az U-alakú csavar áthalad az acélszerkezet alapjában lévő lefoglalt lyukakon, és mindkét vége szabaddá válik. Felső és alsó anyákkal kombinálva a rögzítés érdekében, és általában levehető csatlakozásokhoz vagy magasságállítást igénylő helyzetekhez használják.

Egyenetlen lábú U-csavar: Különböző hosszúságú lábak. Használható ferde alapfelületekre vagy speciális, aszimmetrikus rögzítést igénylő szerkezetekbe történő beépítésre.
