Menetes U csavar

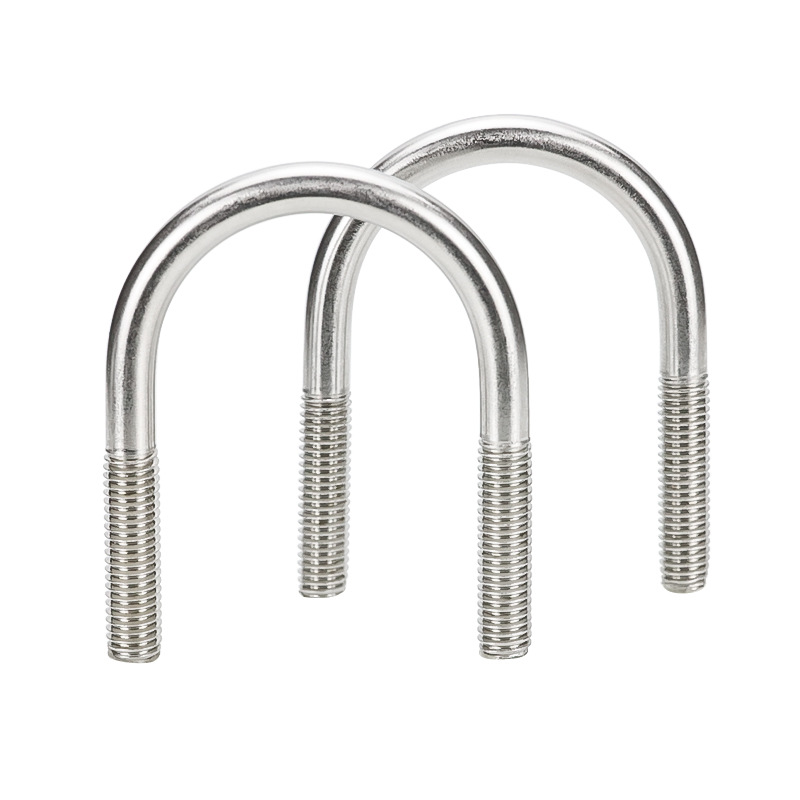

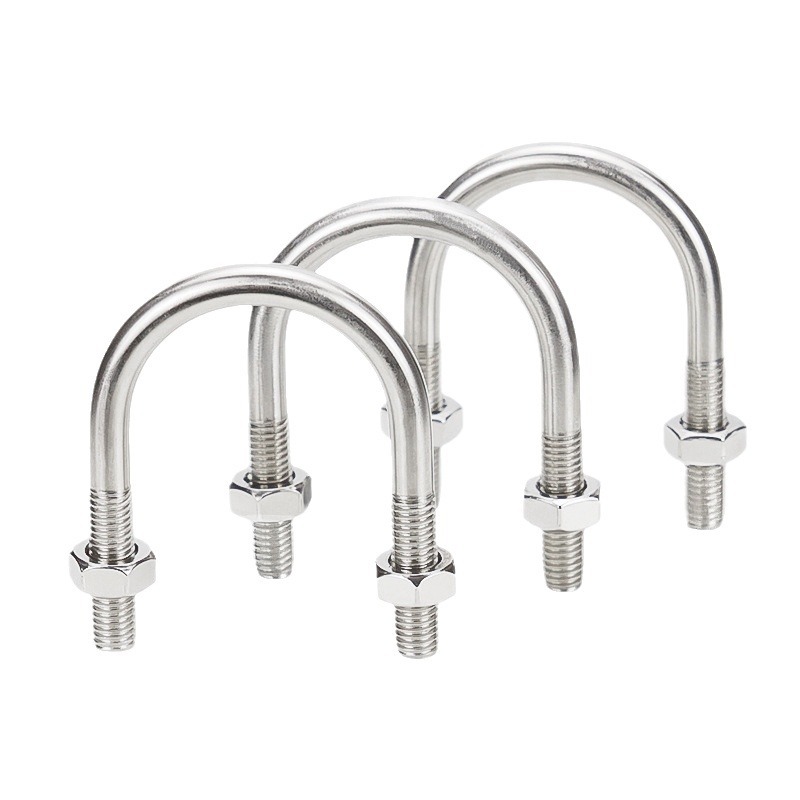

Menetes U a csavar (más néven lóhátcsavar vagy U alakú csavar) az "U" betűhöz hasonló alakú rögzítőelem. Mindkét vége menettel van megmunkálva, és anyákkal és alátétekkel együtt használható. Az U-alakú ívelt kialakítás lehetővé teszi, hogy csőszerű vagy lapszerű tárgyakat "átfeszítsen" és körülzárjon, és a menetek mindkét végén történő felhelyezésével olyan hatást érhet el, amelyet a hagyományos csavarok nem képesek elérni.

Paraméterek

Alapparaméterek

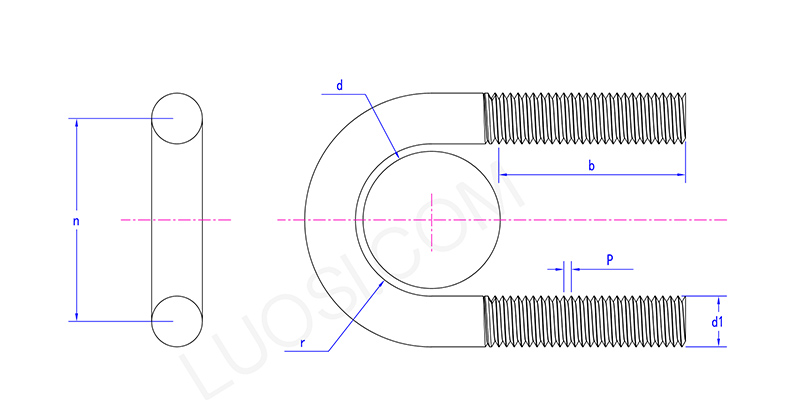

A menetes U csavar alapvető specifikációi a következők:

Menetátmérő (d): Lefedi az M6-tól az M64-ig terjedő különböző specifikációkat, amelyek minden méretigénynek megfelelnek a kis vízcsövektől a nagy ipari csövekig.

Hajlítási sugár (R): Meghatározza az U alakú ív méretét, igény szerint testreszabható.

Lábhossz (L): Az ív közepétől a menet végéig mért távolság, amely igény szerint testreszabható.

Nyitási szélesség (a): Az U alakú két karja közötti belső résszélesség, amely igény szerint testreszabható.

Menethossz (m): osztható teljes menetre és nem teljes menetre. A menet durva és finom menetnek is besorolható, és egyedi igényeknek megfelelően állítható.

Alkalmazási mezők

A menetes U csavart széles körben használják a következő iparágakban és forgatókönyvekben egyedülálló U-alakú szerkezetének és erős reteszelő képességének köszönhetően:

(1) Gépkocsik

Az autógyártásban és -karbantartásban nélkülözhetetlen kulcsrögzítő. Elsősorban a laprugó és a tengely közötti kapcsolat rögzítésére szolgál, biztosítva a felfüggesztés stabilitását nagy terhelések és intenzív rezgések esetén. Ezenkívül a kipufogórendszer, a hangtompító, az alváz csőszerelvényei és a különféle konzolok rögzítésére is használható. Általában 10,9 vagy 12,9 (például 40Cr, 42CrMo) ötvözött acélból készül, és Dacromet vagy feketedő felületkezeléssel kombinálják.

(2) Pipeline Engineering

Vízelvezető, HVAC, tűzvédelmi rendszerek és ipari csővezetékek szerelésénél a vízvezetékeket, gázcsöveket, gőzcsöveket vagy kábeltálcákat „merevítős” módszerrel szilárdan rögzítik a tartókra, akasztókra vagy falakra.

(3) Építőmérnöki és acélszerkezetek

Az épületszerkezetek területén az U-típusú csavarokat gyakran használják acélszerkezetek összekötésére, beágyazott alkatrészek rögzítésére, szeizmikus tartórendszerekre. Például függönyfal-tartókban, berendezések alapjaiban, állványzataiban és csőgalériákban az U-típusú csavarok keresztgerendákat, oszlopokat vagy csöveket csatlakoztathatnak a fő szerkezethez.

(4) Hajó- és tengerészeti mérnöki tevékenység

Erős korróziós környezetben, például hajóépítésben, dokklétesítményekben és offshore platformokon, ezeket az anyagokat széles körben használják fedélzeti csövek, kábeltartók, berendezésalapok és korlátok rögzítésére. A tengervíznek vagy sós ködnek való hosszan tartó kitettség miatt olyan kiváló korrózióálló anyagokat kell választani, mint például a 304 rozsdamentes acél, a 316L rozsdamentes acél vagy a duplex rozsdamentes acél.
