Horgony ékek az utólagos feszítéshez

A Xiaoguo® horgonyékek tömeges vásárlásához az utófeszítő megfogáshoz nem szabványos méreteket, lézergravírozott márkalogókat és testreszabott csomagolást kínálunk. Az egyedi furatoktól az 55 lyukú horgonyblokkokig kínálunk megfelelő termékeket, amelyek megfelelnek a különböző mérnöki projektek minden specifikus követelményének.

Kérdés küldése

termékleírás

Működési elv

Az utófeszítő megfogáshoz használt horgonyékek működési elve két mechanizmuson alapul: ékes önzáró és súrlódó erőátvitelen.

(1) A rendszer összetétele

A teljes rögzítési rendszer általában a következőkből áll:

Acélszálak (előfeszítő inak): viselik a feszítőerőt.

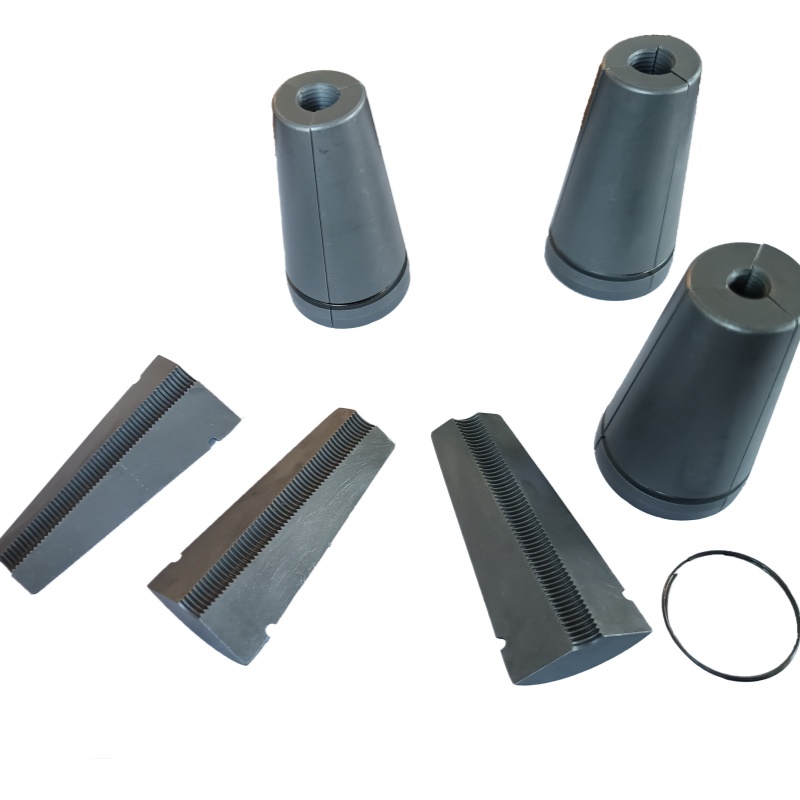

Ékek (szorítólemezek): Két vagy három darabból állnak, kúpos befogó egységet alkotva, belső felületén bordákkal.

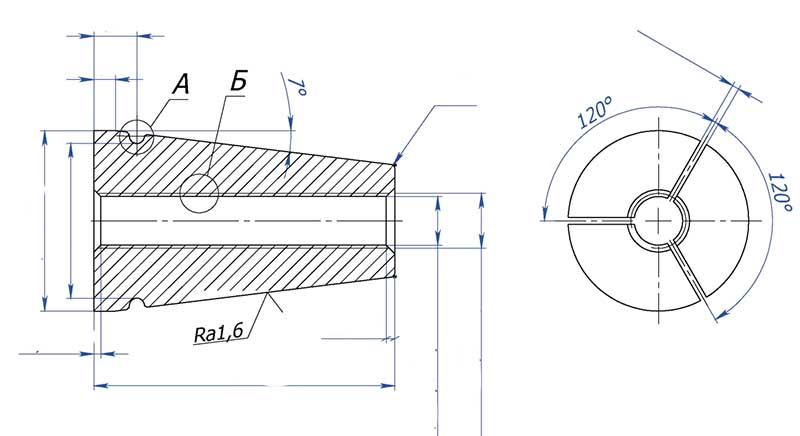

Horgonylapok: Kúpos furatoknál a furatkúp szöge megegyezik az ék külső kúpszögével (általában kb. 6°55′).

Horgonypárnák: Vigye át a nyomást a betonra, és játsszon helyi csapágy szerepet.

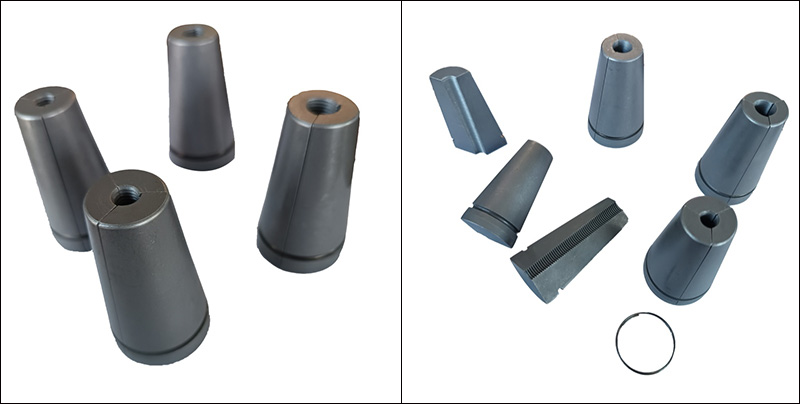

Anchor Wedges for Post Tension Griping

(2) Munkafolyamat

Feszítési szakasz: A feszítőemelő megfeszíti az acélszálakat. Ezen a ponton a Post Tension Griping rögzítőékei még nincsenek teljesen beékelve, és az acélszálak szabadon mozoghatnak.

Rögzítési szakasz: A tervezett feszítőerő elérése után a hidraulikus emelő visszahúzódik a tehermentesítéshez. Az ékblokk külső kúpos felülete és a horgonylemez kúpos furatának belső fala közötti érintkezés következtében pozitív nyomás keletkezik.

Önzáró képződés: Az acélszál összehúzó ereje az ékblokk és a kúpos furatfal közötti nyomás erőteljes növekedését okozza. Ha a súrlódási erő egyenlő vagy nagyobb, mint az acélpászma összehúzóereje, statikus egyensúly jön létre az ékblokk és az acélszál, valamint az ékblokk és a horgonylemez között. Ezután az acélszálat biztonságosan rögzítik.

Előfeszítés megtartása: Ezt követően az acélszálak feszültsége teljes egészében átkerül a betonelemre a rögzítő ékeken keresztül az utófeszítő megfogáshoz - horgonylemez - horgonypárna.

(3) Önzáró állapot

Az, hogy az ék képes-e megbízható önreteszelést elérni, az ékszög (kúpszög) és a súrlódási tényező közötti összefüggéstől függ. Elméletileg az önzáró feltétel:

A kúpszög fele (α/2) ≤ arctán(μ)

Ahol μ a súrlódási együttható az ék és a rögzítőlemez kúpos furata között.

(4) A fogminta funkciója

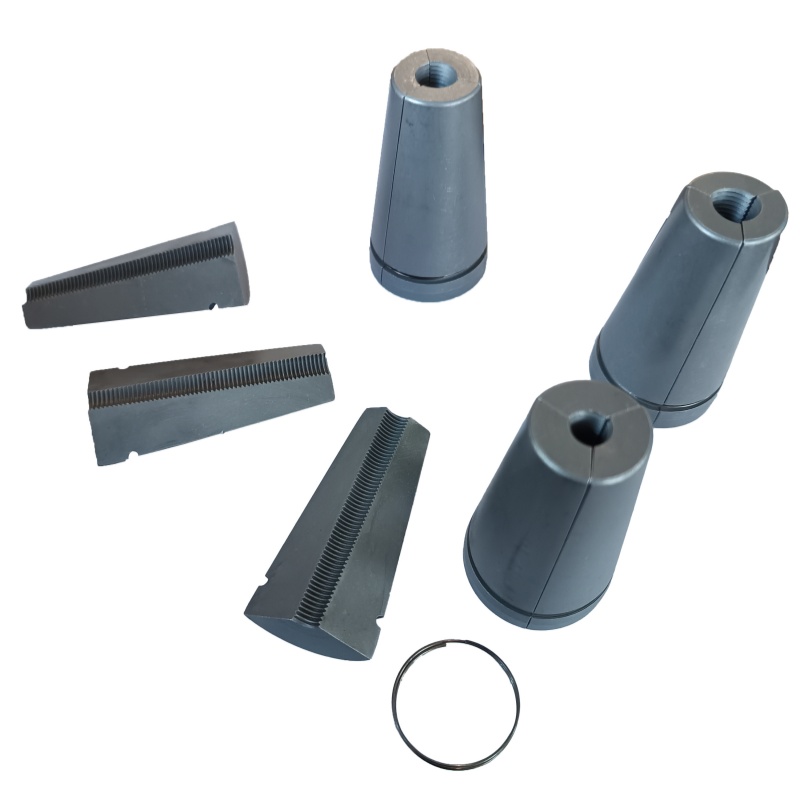

Az ékblokk belső felületén lévő éles fogminták az egyik kulcsfontosságú kialakítás. A feszítési és rögzítési folyamatok során a fogminták beágyazódnak az acélszálak felületén lévő apró gödrökbe, ami mechanikus reteszelést eredményez.
