Utófeszítő horgony ékek

Kulcsteljesítmény

A Post Tension Anchor Wedges teljesítménye közvetlenül meghatározza a nagyobb projektek, például hidak és épületek szerkezeti biztonságát és tartósságát. A Xiaoguo® választásával megbízható garanciát kap, amely a legszigorúbb szabványoknak is megfelel.

(1) Statikus terhelés rögzítésének hatékonysága

Hatékonysági együttható ηa ≥ 0,95

Hogy a rögzítőrendszer hatékonyan tudja-e kihasználni az acélszálak teljes szilárdságát

(2) Végső teljes igénybevétel

εapu ≥ 2,0%

Méri a rögzítőrendszer hajlékonyságát a végső állapotban, hogy megakadályozza a rideg meghibásodást

(3) Fáradtsági teljesítmény

Nincs hiba 2 millió betöltési ciklus után

Biztosítja, hogy a szerkezetek, például hidak és szélturbina tornyok, amelyek hosszú távú dinamikus terhelésnek vannak kitéve, ne tönkremenjenek a fáradtság miatt.

(4) Súrlódási veszteség a rögzítési területen

Teljes veszteség a horgonynyílásnál + trombitanyílásnál ≤ 6%

Csökkenti az effektív előfeszítés súrlódás okozta veszteségét, ami befolyásolja a feszítés hatékonyságát és a költségszabályozást.

(5) Az ékblokk visszahúzási mértéke

Alacsony visszahúzó horgony ≤ 0,5 mm; Közönséges horgony ≤ 6 mm

Ez közvetlenül befolyásolja az előfeszítés pontosságát. Minél kisebb a visszahúzás, annál kisebb a feszültségveszteség a létrehozás során.

(6) Keménységi követelmények:

Utófeszítő horgony ékek: HRC 58-65; Horgonylemez: HB ≥ 251

Ügyeljen arra, hogy az alkatrészek felülete kopásálló legyen, és ne deformálódjon vagy omoljon össze nagy nyomás hatására.

Osztályozás

Az utófeszítő horgonyékek további sok típusba sorolhatók. A fő osztályozási kritériumok a darabszámon, a belső fogak formáján és a külső kúp alakján alapulnak. A megfelelő szerkezeti jellemzők és felhasználások

【1】 a darabok száma

(1) Kétrészes

Szerkezeti jellemzők: Két szimmetrikus, ék alakú szorítólemez, ha kombináljuk, kör alakú lyukat képez a közepén

Tipikus alkalmazások: Állandó munkahorgony, egyszeri használatra

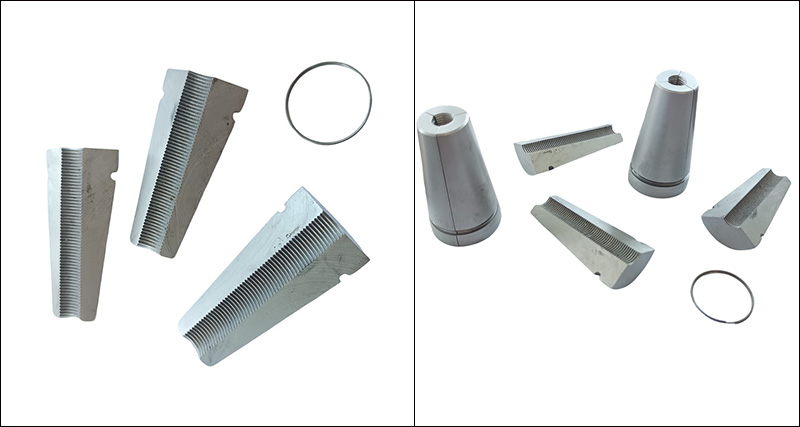

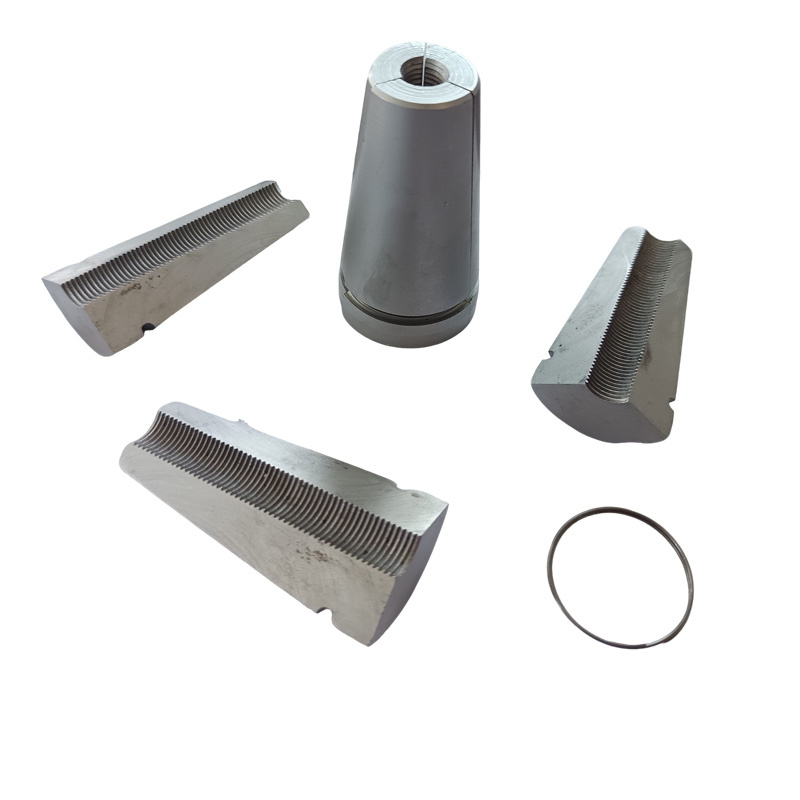

(2) Háromrészes

Szerkezeti jellemzők: Három ék alakú szorítólap egyenletesen elosztva, köztük hézagokkal, rugós tekercs szükséges a koordinációhoz

Tipikus alkalmazások: Szerszámhorgony, újrafelhasználható

【2】a belső fogak formája

(1) Kör alakú fogak

Jellemzők: A Post Tension Anchor Wedges több egymástól független kör alakú kiálló foggal rendelkezik, éles foghegyekkel.

Alkalmazható acél szálak: szabványos acél pászma (1×7 szerkezet)

(2) Spirál menet

Jellemzők: Folyamatos spirális belső menet

Alkalmazható acélszálak: nagy szilárdságú acélhuzalköteg vagy speciális előfeszített erősítés

(3) Kombinációs típus

Jellemzők: Kerületi fogak + hosszanti hornyok

Alkalmazható acél szálak: Javítja a forgácseltávolítást és a rögzítési teljesítményt

【3】 a külső kúp alakja

(1) Egyetlen kúpos felület

Kúpos felület jellemzői: A teljes felület egyetlen kúpos (a leggyakoribb)

(2) Dupla kúpos felület

Kúpos felület jellemzői: kis szögű átmenet van a nagy vég közelében, javítva az erők eloszlását

(3) Vezető résszel

Kúpos felület jellemzői: hengeres vezetőszakasz nyúlik ki a kis végből, megkönnyítve a kezdeti behelyezést
