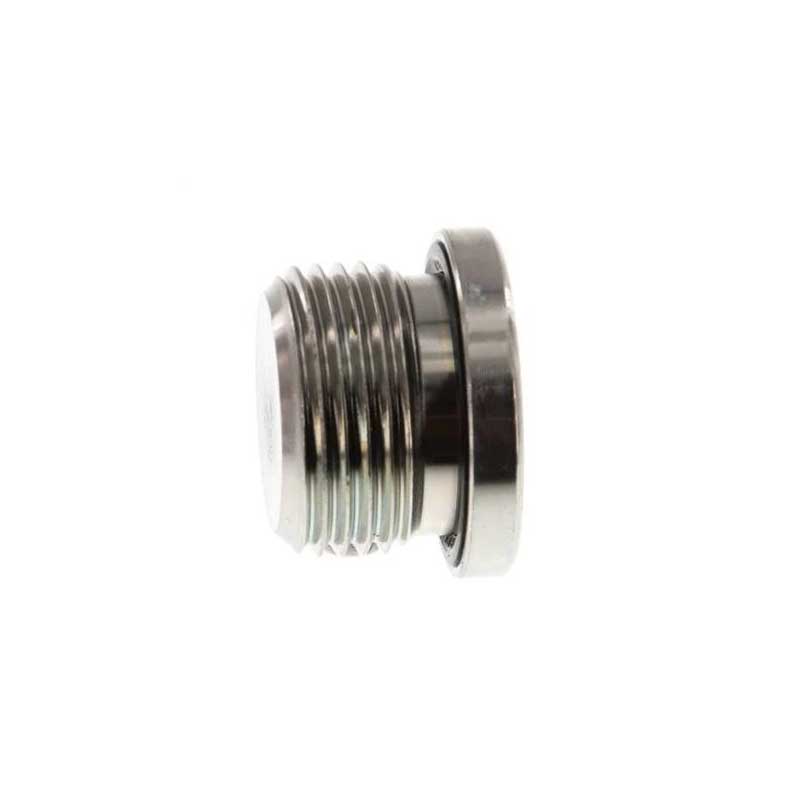

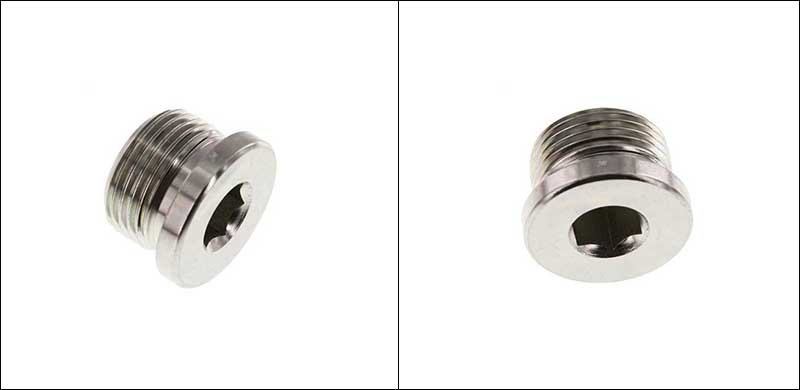

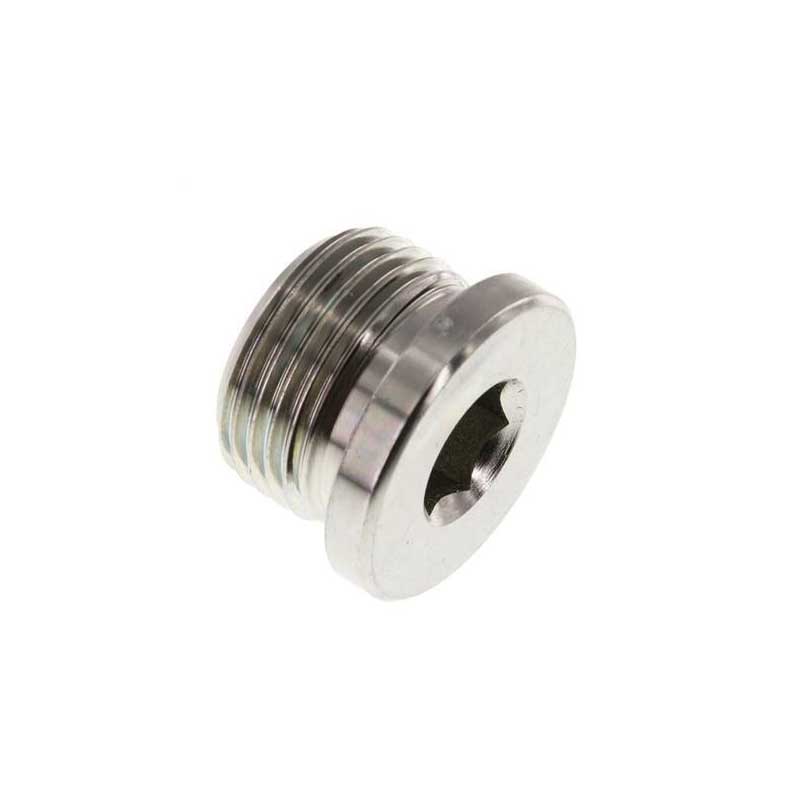

BSP apa tömítésű üreges hatlapú hidraulikadugó

A BSP Apa Captive Seal üreges hatlapú hidraulikus dugó általános specifikációi G1/8 hüvelyktől G3 hüvelykig. A különböző termékek bizonyos méretekben kis eltéréseket mutathatnak. Íme néhány tipikus méret példa referenciaként:

A telepítés lépései

A BSP Apa Captive Seal üreges hatlapú hidraulikus dugó beszerelésének kulcsa a "pontos nyomatékszabályozás" és a "tömítőelem védelme". A teljes folyamat három lépésre osztható.

【1】 Előkészítés a telepítés előtt

(1) Tisztítás és ellenőrzés: Alaposan tisztítsa meg a BSP Apa Captive Seal üreges hatlapú hidraulikadugó hidraulika csatlakozóit és meneteit, távolítsa el az olajfoltokat, a vasreszeléket és az egyéb szennyeződéseket. Ellenőrizze azt is, hogy a csavaros kupakon lévő leválásgátló tömítőgyűrű elöregedett, karcos vagy deformálódott-e.

(2) Tiltsa meg a nyersanyag-szalagok tekercselését: Ne tekerjen fel semmilyen nyersanyag-szalagot, és ne alkalmazzon tömítőanyagot a menetekre.

【2】 A helyes telepítési eljárás

(1) Kézi előfeszítés: Igazítsa a BSP üreges hatlapú hidraulikadugót a hidraulika csatlakozóhoz, és helyezze be, ügyelve arra, hogy a menetek megfelelőek legyenek, és ne legyen ellenállás. Húzza meg kézzel, amíg már nem lehet tovább húzni.

(2) Nyomatékkulcs meghúzása: Használjon belső hatlapfejű kulcsot, és ügyeljen arra, hogy nyomatékkulcsot használjon a végső meghúzáshoz. Ez a legfontosabb lépés a szivárgás megelőzésében.

(3) Elbírálási kritérium: Húzza meg addig, amíg a tömítőgyűrű tökéletesen érintkezik a nyílás sík felületével.

【3】 Nyomaték referenciaértéke

Kérjük, tekintse meg a következő általános nyomatéktartományt a BSP egyenes menetekhez (egység: N·m):

【4】 Végső ellenőrzés és tesztelés

A telepítés befejezése után szivárgási próbát kell végezni, miután a rendszer nyomás alá került. Egy törlőkendővel törölje át a csavaros kupakot, és ellenőrizze, nincs-e benne olajfolt. Ha szivárgást észlel, ne húzza meg újra. Ehelyett távolítsa el a tömítés és a menetek ellenőrzéséhez. Ha szükséges, cserélje ki őket.
