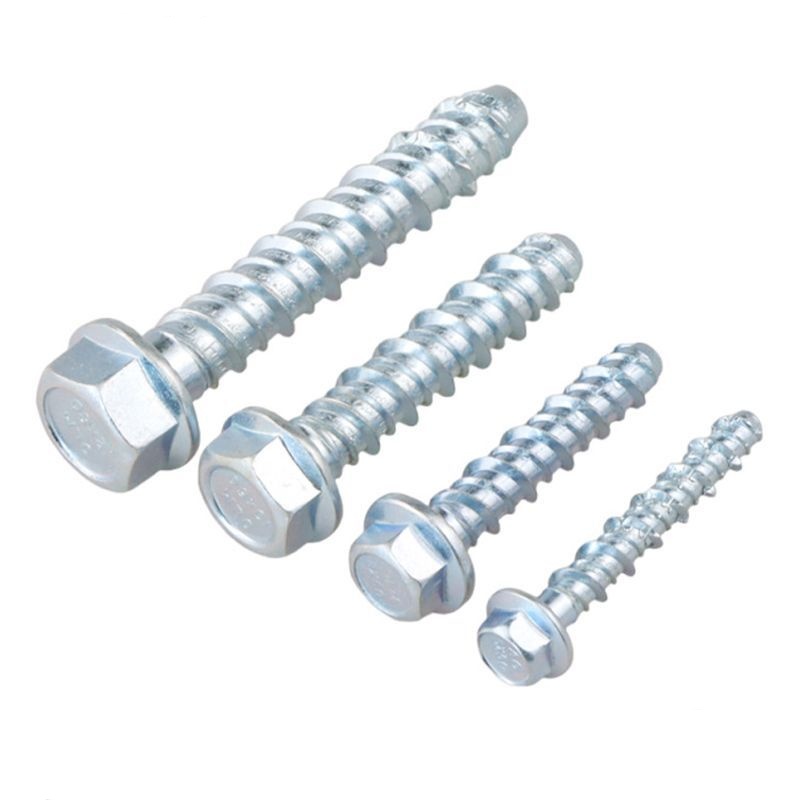

Hatlapfejű karimafejű önmetsző beton horgonycsavar

A beszállító Xiaoguo® legnépszerűbb terméke a közelmúltban - hatlapú karimafejű önmetsző betonhorgony.M6-M16, edzett menetek betonba vágva előmenet nélkül. A karimafej kíméli az alátéteket és ellenáll a kilazulásnak. Nincs tágulási feszültség, így a szélek közelében helyezheti el. Raktáron a gyors szállítás érdekében.

Kérdés küldése

termékleírás

Az alábbiak a Xiaoguo® szállító hatlapú karimás fejű önmetsző betonhorgony csavarjának alapvető fizikai paraméterei, amelyek az M6-tól M16-ig terjedő általános specifikációkra vonatkoznak.

(1) Névleges átmérő és hossztartomány

Névleges átmérő (d)	Közös hossz (L)	Hatékony menethossz	Fejmagasság	Karima átmérője
M6	40,50,60,70,80,100mm	≈L-10 mm	4,5-5,0 mm	12-13 mm
M8	50,60,70,80,90,100,120,150 mm	≈L-12mm	5,5-6,0 mm	16-17 mm
M10	60,75,80,90,100,120,150 mm	≈L-15mm	7,0-7,5 mm	19-20 mm
M12	80,100,120,150,180,200 mm	≈L-18mm	8,5-9,0 mm	22-24 mm
M16	100,120,150,180,200 mm	≈L-22mm	11-12 mm	28-30 mm

Ha a hossz meghaladja a 200 mm-t, akkor személyre szabhatjuk, de a rögzítési mélységet újra ellenőrizni kell.

(2) Anyag és keménység

Anyag	Modellszám	Felületi keménység (HRC)	Magkeménység (HRC)	Felületkezelési lehetőségek
Szénacél	10B21	52-58	32-40	Elektrohorganyzás (5-8 μm), sárga cink, mechanikus horganyzás, Dacromet bevonat
Rozsdamentes acél A2	304	45-50	25-30	Természetes passziválás, elektrolitikus polírozás
Rozsdamentes acél A4	316	45-50	25-30	Eredeti színpassziválás

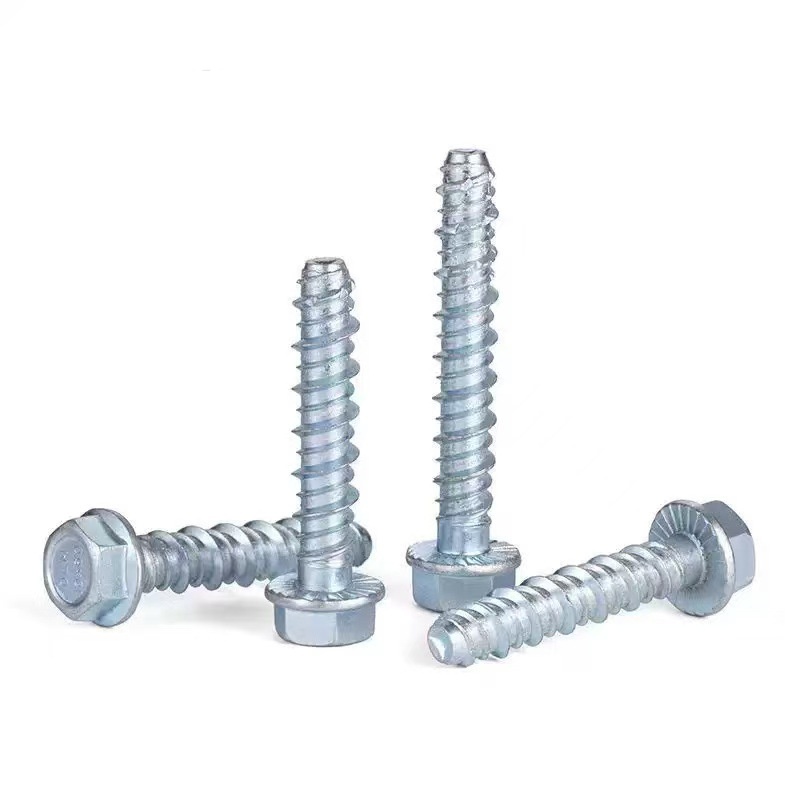

Hex Flange Head Self Tapping Concrete Anchor Bolt

A szerkezet által hozott előnyök

Nem a cső kitágításával, hanem a menetek önbekapaszkodásával - A hatlapú karimafejű önmetsző beton horgonycsavar szerkezeti csúcsa. A horgonycsavar úgy néz ki, mint egy szupernagy csavar, de teljesen különbözik a hagyományos tágulási csavaroktól.

(1) Beépített tömítés + fogak

A hatlapú karimafejű önmetsző beton horgonycsavar karimája egy beépített tömítés, amely soha nem válik le. A karima alatt egy kis fogak gyűrűje is található. Meghúzáskor behatolnak az acéllemezbe vagy a tömítésbe, és nem lazulnak meg a gép működése közben.

(2) A szálak olyan kemények, mint egy kés.

A felületkeményedésen átesett menetes rész olyan kemény, mint egy véső. Tolja be az előre kifúrt furatba. A menetes oldalon lévő penge megkaparja a betont, hogy létrehozza a megfelelő belső menetet, majd biztonságosan megfogja. Nem tágul kifelé, hogy szétnyomja. Ehelyett a szálak összekapcsolódására támaszkodik, így nem reped meg a betont.

(3) Teljes szál

A karima aljától egészen a hegyéig teljesen menetes. Minél mélyebbre van csavarva, annál hosszabb a menet hossza, amely beleharap a betonba, és annál erősebb lesz az emelési ellenállás.

(4) Éles, hegyes vezetés, nincs eltérés

A végén egy kis kúpos hegy található, amely egy próbafúróra emlékeztet. A furatba való behelyezés után a hegyes vége a furat aljához nyomódik, biztosítva, hogy a hatlapú karimafejű önmetsző beton horgonycsavar merőleges legyen a falfelületre, és ne dőljön meg meghúzáskor.

(5) Ismételt használat támogatása

Ha bármilyen probléma adódik, ez a rögzítőcsavar teljesen eltávolítható egy villáskulccsal, áthelyezhető, majd visszahelyezhető. Különösen alkalmas olyan helyzetekre, amikor a csavart többször szét kell szerelni, majd újra össze kell szerelni.

Hex Flange Head Self Tapping Concrete Anchor Bolt

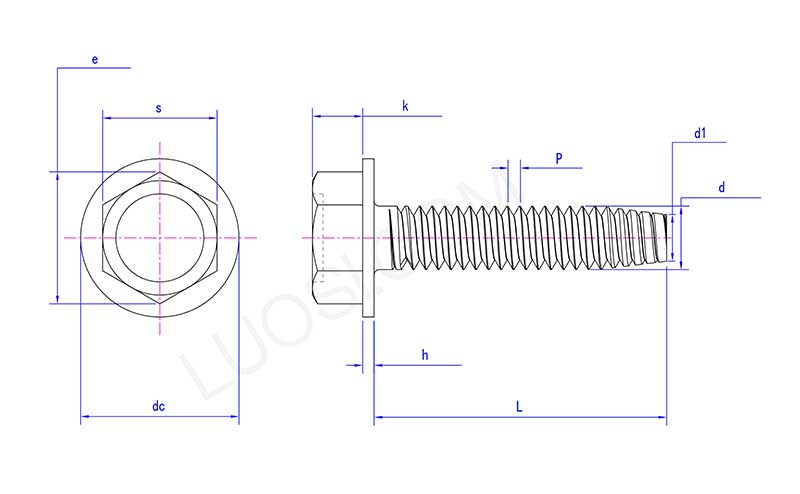

Hétfő	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
dc max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
d max	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
