Hatszögletű karima önvágó beton horgonycsavar

A Xiaoguo® gyár hatszögletű karimás önvágó betonhorgonycsavarja – egy darabból álló kialakítás, karimás fejjel és edzett menetfúró menetekkel. Nincs tágulási hüvely, nem reped a széle, mint a régi csavarok. Kivehető és újrafelhasználható. Erősebb betonban és falazatban. Nagykereskedelmi árak elérhetőek – kérjen árajánlatot.

Kérdés küldése

termékleírás

A kínai Xiaoguo® hatlapú karimás önvágó beton horgonycsavar öt részből áll: a fejből, a karimából, a tengelyből, az önvágó menetből és a farokvezető részből.

1. Hatlapfejű karimafej

A fej szabványos hatszögletű, a szemközti oldalak szélessége megfelel a DIN hatszögletű fejméreteknek. A fej alatt egy beépített karimás tárcsa található.

Funkció:

Hatlapfejű adapter szabványos dugókulcs vagy ütvecsavarkulcs kapható, így a telepítés egyszerű.

A karima megnöveli az érintkezési felületet a rögzített komponenssel, megakadályozva a puha anyagok összenyomódását.

A karima alja radiális fogazattal van ellátva, amelyek megakadályozzák a meghúzás utáni vibráció miatti kilazulást.

2.A rúdszakasz és a menetes átmenet szakasz

Rúdátmenet: Az összekötő karima alatt egy rövid fényrúd (kb. 2-3 mm) található. Ez megakadályozza, hogy a menetgyöker túlzottan koncentrálódjon, és sima felfekvési felületet biztosít a karima számára.

3. Önvágó / menetfúró szál

Szabványos metrikus menet, 60°-os fogprofil szöggel, éles fogakkal és vágóéllel.

A szál aszimmetrikus. Az előrehaladó oldal elülső oldala meredekebb, míg a hátsó oldal szelídebb, ami elősegíti az aljzatba való bevágást.

4.Farokvezető szakasz

Vezesse be a hatlapú karima önvágó beton horgonycsavarját a fúrt lyukba, hogy megakadályozza az eltéréseket a menetek kezdeti összekapcsolása során.

Hexagon Flange Self Cutting Concrete Anchor Bolt

Hatszögletű karima önvágó beton horgonycsavar VS hagyományos tágulási horgonycsavarok

Több szempont figyelembe vétele és átfogó összehasonlítás a hatlapú karimás önvágó beton horgonycsavar és a hagyományos tágulási horgonycsavarok között.

1. Közvetlen összehasonlítás történt a beépítési lépések, az aljzatigény, a teherbírás és a szétszedhetőség stb.

Összehasonlító projekt Hatlapú karima önvágó beton horgonycsavar Hagyományos tágulási horgonycsavarok

Beépítési lépések ① Fúrás → ② Furat tisztítása → ③ Behelyezés ① Fúrás → ② Furat tisztítása → ③ tágulási cső behelyezése → ④ A kúpfej beütése → ⑤ Az anya meghúzása

Szerelőeszközök Ütvefúró + dugókulcs / ütvecsavarozó ütvefúró + kalapács + villáskulcs

Kell sztrájkolni? Nem szükséges. Kívánt

Margó/Térköz követelmények Kicsi Nagy

Alapanyag kockázat Nincs tágulási feszültség, nem okoz beton repedést A túlzott tágulási feszültség a beton repedéséhez vezethet

Telepítés után azonnal működésbe lép? Igen Igen

2. Telepítési idő összehasonlítása (egyszemélyes működés, egyetlen horgonycsavar)

Hatszögletű karima önvágó beton horgonycsavar: Körülbelül 40-60 másodperc (fúrás + tisztítás + behelyezés)

Hagyományos tágulási horgonycsavarok: Körülbelül 90-120 másodperc (fúrás + tisztítás + behelyezés + menetfúrás + meghúzás)

3. Újradolgozási és javítási költségek

Hatlapú karima önvágó betonrögzítő csavar: A telepítés során a nyomatékkulcs könnyen szabályozhatja a nyomatékot, és nem reped meg a betont.

Hagyományos tágulási horgonycsavarok: A beépítési folyamat során túlzott erőt alkalmaztak, ami a beton megrepedését okozta. El kell távolítani a régi alkatrészt és új lyukat kell fúrni, ami időigényes és a megjelenést is befolyásolhatja.

Hexagon Flange Self Cutting Concrete Anchor Bolt

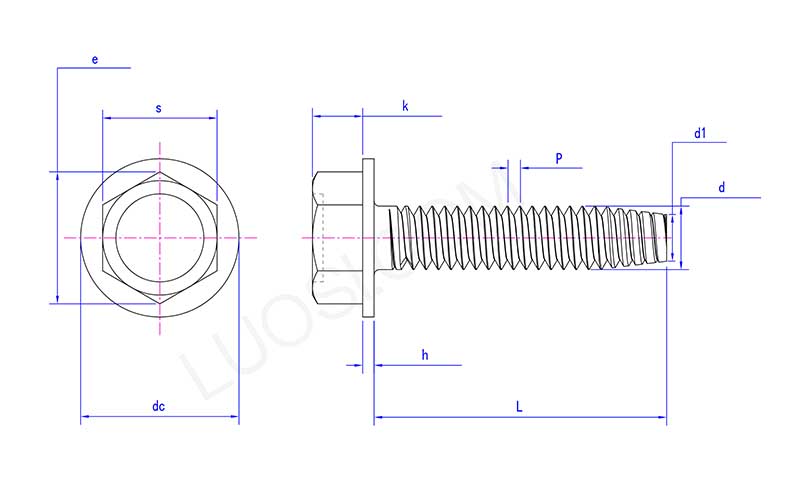

Hétfő	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
dc max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
d max	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
