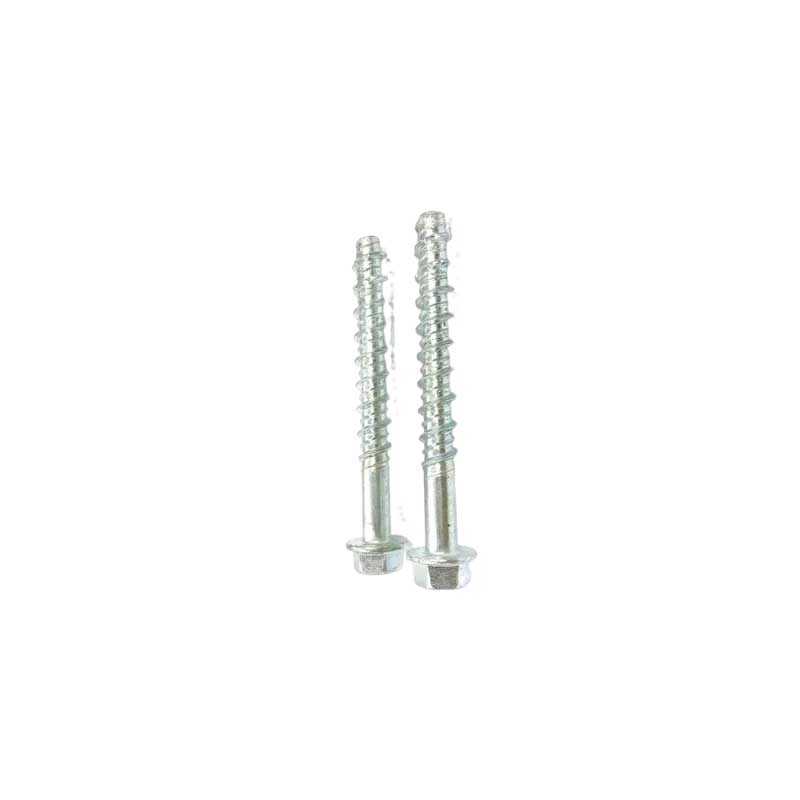

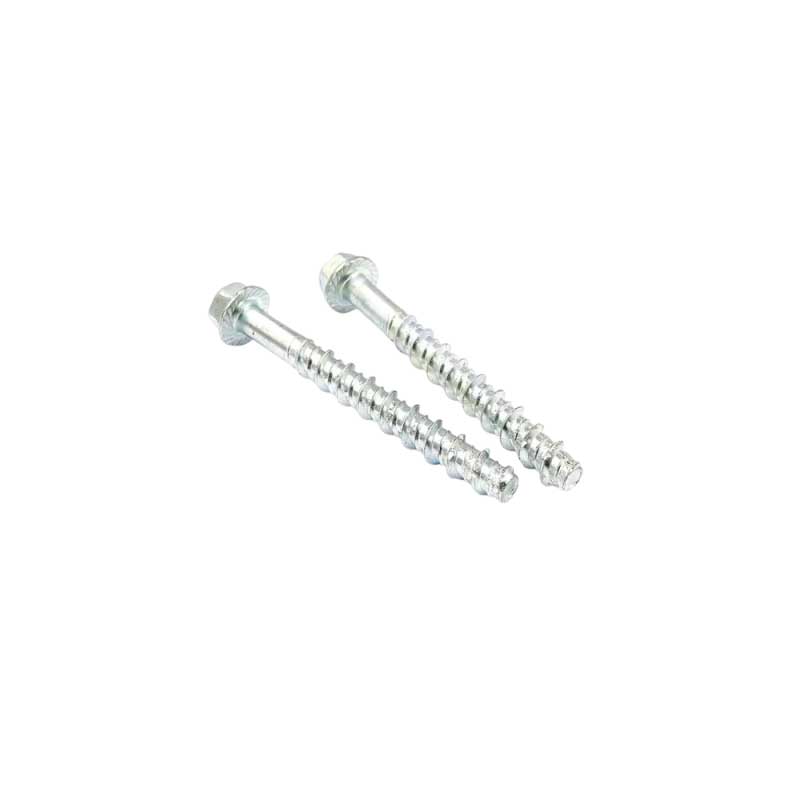

Hatszögletű karima önmetsző beton horgonycsavar

A Xiaoguo Factory több éves tapasztalattal rendelkezik az export kereskedelemben. Ez a hatszögletű karimás önmetsző beton horgonycsavar M6-tól M16-ig terjed. Az építés során az ésszerű meghúzási nyomatékot ellenőrizni kell, hogy elkerüljük a menetek csupaszítását és az alapanyag sérülését. A szén- és rozsdamentes acél anyagok alkalmazkodnak a különböző hőmérsékleti viszonyokhoz, így biztosítva a biztonságos és megbízható telepítést.

Kérdés küldése

termékleírás

Az alábbiakban bemutatjuk a kínai Xiaoguo® hatlapú karimás önmetsző betonhorgonycsavar mechanikai tulajdonságait és beépítési paramétereit.

1.Ajánlott telepítési paraméterek

Névleges átmérő	Fúrószár átmérője (mm)	Fúrási mélység (mm)	Aljzat minimális vastagsága (mm)	Minimális távolság (mm)	Minimális távolság (mm)	Beépítési nyomaték (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

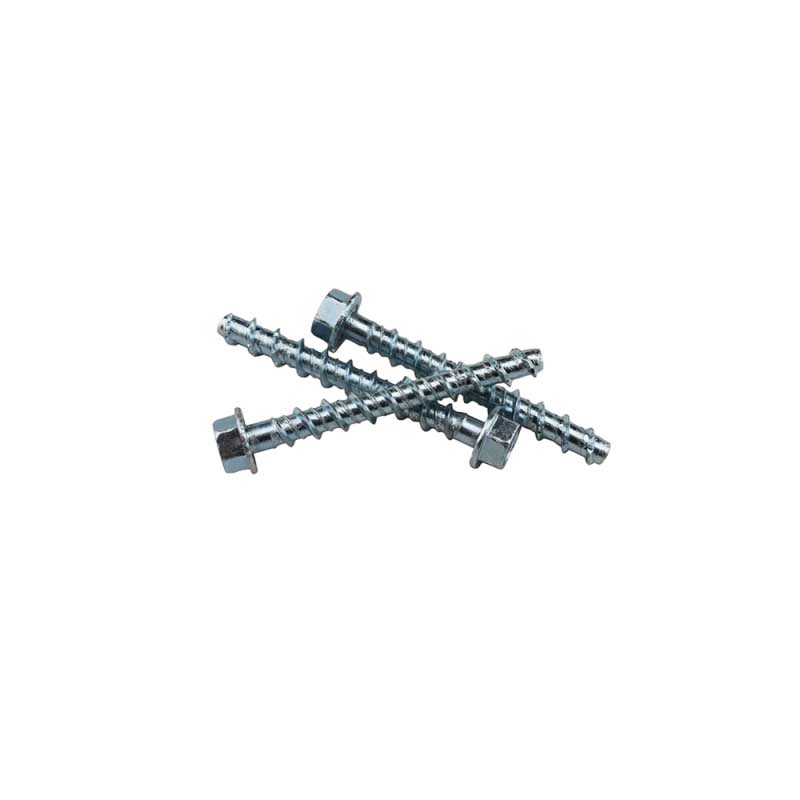

Hexagon Flange Self Tapping Concrete Anchor Bolt

Fúrási módszer: Használjon ütvefúrót keményötvözet fúróval együtt.

Tisztítási követelmények: Légszivattyúval vagy porszívóval fújjon legalább 4-szer. A lyukon belül nem lehet látható por.

Szerelési eszközök: ütvecsavarozó vagy nyomatékkulcs, hatszögletű foglalattal.

2. Szerelési nyomaték és meghúzási követelmények

A beépítési nyomatékot az ajánlott tartományon belül kell tartani. Az elégtelen nyomaték nem megfelelő rögzítéshez vezet; a túlzott nyomaték menetcsúszást vagy a beton helyi károsodását okozhatja.

A beszerelés után a karimafej alsó felületének szorosan érintkeznie kell a rögzített elemmel, és a hatszögletű karimás önmetsző betonhorgonycsavart nem szabad kézzel forgatni.

3. Környezeti és hőmérsékleti korlátok

Alkalmazható környezeti hőmérséklet: Szénacél, galvanizált bevonat: -40°C és +80°C között

A rozsdamentes acél valamivel magasabb hőmérsékletet ≤ 120°C-ig elvisel.

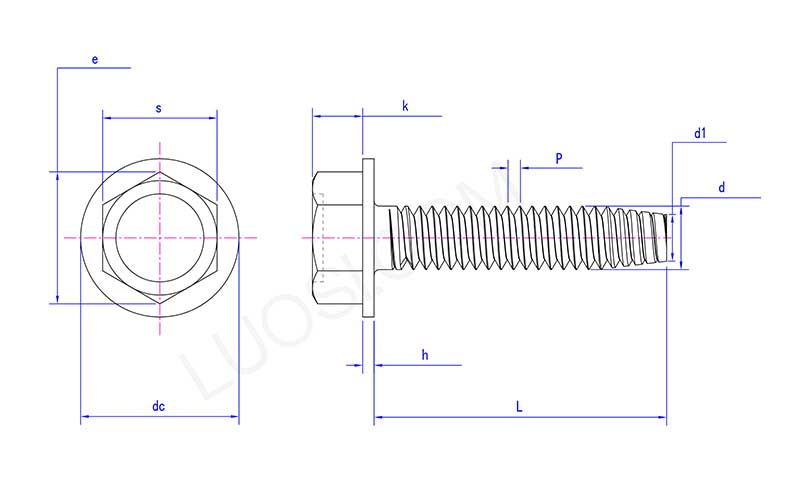

Hexagon Flange Self Tapping Concrete Anchor Bolt

Hétfő	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
dc max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
d max	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078

Gyakori hibák és megoldások

Az alábbiakban felsoroljuk a 4 leggyakoribb hibát, amelyek a legvalószínűbbek a hatszögletű karimás önmetsző betonhorgony csavar beszerelésekor, valamint a megfelelő megoldások.

1. A fúró átmérője nem megfelelő.

Teljesítmény: A horgonycsavarnál 1-2 mm-rel nagyobb átmérőjű fúrót használtak. A horgonycsavar becsavarása után meglazult.

Ok: A lyuk túl nagy, és a menet nem éri el a furat belső falát, aminek következtében nincs hatékony kapcsolódás.

Helyes megközelítés: A horgonycsavarral azonos névleges átmérőjű fúrót használjon.

2. Elégtelen lyuktisztítás vagy hiányos lyuktisztítás

Teljesítmény: Az ellenállás nagymértékben változik belépéskor.

Ok: A lyuk belsejében por halmozódik fel, ami megakadályozza, hogy a menet beakadjon.

A helyes eljárás: Fúrás után legalább 4-szer fújjon levegőt, amíg a kifújt levegő nyilvánvalóan pormentes lesz. Alternatív megoldásként használhat porszívót.

3. A fúrási mélység nem elegendő.

Teljesítmény: A rögzítőcsavar teljesen meg van húzva, de a karima még nem érintkezett a rögzített alkatrészsel.

Ok: Nem megfelelő furatmélység.

A helyes megközelítés: A furat mélysége 5-10 mm-rel nagyobb legyen, mint a horgonycsavar tényleges beágyazási mélysége.

4. Meghúzáskor döntse meg

Teljesítmény: A hatszögletű karimás önmetsző betonhorgony csavar becsavarozás után ferde lesz.

Ok: A fúrószár nem merőleges, vagy a behelyezéskor használt csavarkulcs szöge nem megfelelő.

A helyes megközelítés: Fúrás közben tartsa az elektromos fúrót az aljzatra merőlegesen; először a rögzítőcsavart tartsa a helyén a kezével, amikor becsavarja.
