Üreges hatlapú csődugó tömítőgyűrűvel

A tömítőgyűrűs Xiaoguo® üreges hatlapú csődugó felületkezelése sokrétű: galvanizálás, feketítés, nikkelezés stb., amely hatékonyan megakadályozza a rozsdásodást és a korróziót, és alkalmas kültéri vagy párás munkakörülményekre. Minden raktáron lévő termék ingyenes mintaként szállítható.

Kérdés küldése

termékleírás

A tömítőgyűrűvel ellátott üreges hatlapú csődugó legkritikusabb funkciója a megbízható tömítés. A tömítési műveletek alapvetően a következő két kategóriába sorolhatók:

(1) Tömítés tömítés (párhuzamos menetek)

Alapelv: A cserélhető tömítőtömítést a csavaros dugó lépéssel összenyomják a végfelület tömítése érdekében

Alapelemek: Réz alátét, ED gyűrű, O-gyűrű, alumínium alátét

(2) Menet zavaró tömítés (kúpos menet)

Alapelv: A kúpos menetben rejlő interferencia illesztésre támaszkodva a fém-fém tömítés közvetlenül elérhető

Alapelemek: Nincs tömítés, de kiegészíthető tömítőanyaggal vagy szalaggal

Hollow Hex Pipe Plug with Sealing Ring

Speciális tömítési technológia

(1) Előre felvitt menettömítő

Vigyen fel vékony réteg mikrokapszula tömítőanyagot (például a Loctite előbevonási technológiáját) a tömítőgyűrűvel ellátott üreges hatlapú csődugó meneteire.

A szerelés során a ragasztóréteg összenyomódott, megrepedt, majd a kikeményedés után tömítést képezett és lazulásgátló funkciót biztosított.

Alkalmas párhuzamos vagy kúpos menetekhez, helyettesítheti a ragasztószalagot vagy az alátéteket.

(2) Nylon kilazulásgátló tömítőgyűrű

Rögzítsen egy kis darab nylon anyagot a szál egyik oldalára.

A behelyezés során a nylon összenyomódik, ami súrlódást generál, hogy megakadályozza a kilazulást, és bizonyos fokú tömítő funkciót is biztosít.

Főleg alacsony nyomású helyzetekben használják, ahol lazulásgátló szükséges.

(3) Mágneses + integrált tömítés

A tömítőgyűrűvel ellátott mágneses üreges hatlapú csődugó fejébe általában mágnesek vannak beépítve. A tömítési módszer továbbra is tömítés tömítést (párhuzamos menet) vagy kúpos menetes tömítést használ, és a kettő között nincs ütközés.

Hollow Hex Pipe Plug with Sealing Ring

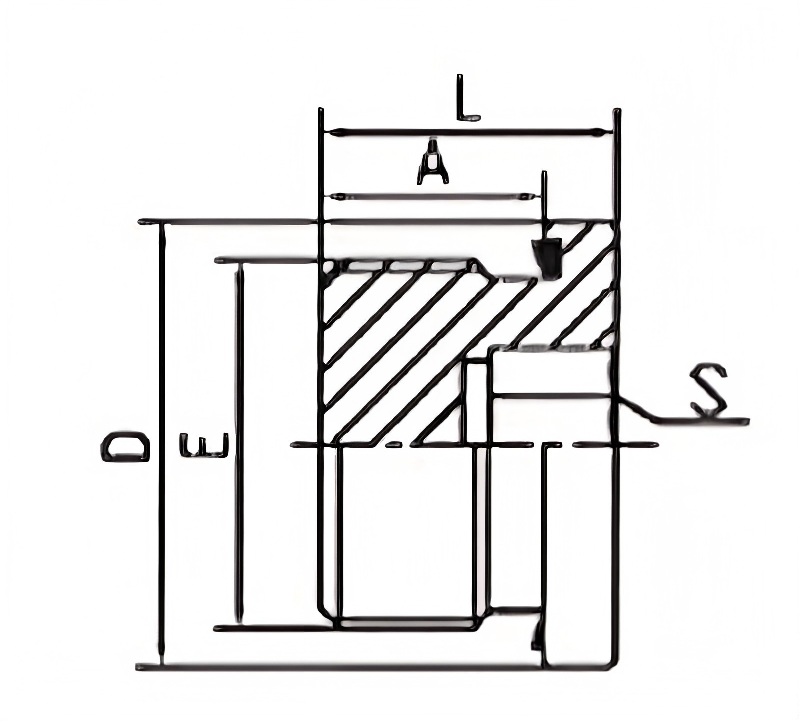

PARTNO	SZÁL	ED CAPTIVE	MÉRETEK
PARTNO	E	ED CAPTIVE	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Tömítési ajánlás

A legtöbb szabványos alkalmazáshoz (gépkocsik, általános gépek): Válassza a DIN 910 üreges hatlapú csődugót tömítőgyűrűvel + réz alátétekkel, amelyek egyszerűek, megbízhatóak és a legalacsonyabb költséggel rendelkeznek.

Nagynyomású vagy gyakori szétszereléshez: Válasszon ED tömítőgyűrűket, amelyek újrafelhasználhatók és nagy tömítőnyomásúak.

Ultra-nagy nyomású vagy kompakt helyekhez: Válasszon kúpos meneteket (NPT/BSPT) + tömítőanyagot.

Korrozív vagy magas hőmérsékletű környezetben: előnyben részesítse a rozsdamentes acél csavarokat + réz alátéteket vagy FKM ED gyűrűket.

Ha konkrét tömítési megoldást kell javasolnia egy adott ügyfél forgatókönyvéhez, kérjük, adja meg a részleteket, és mi pontos javaslatot adunk.
