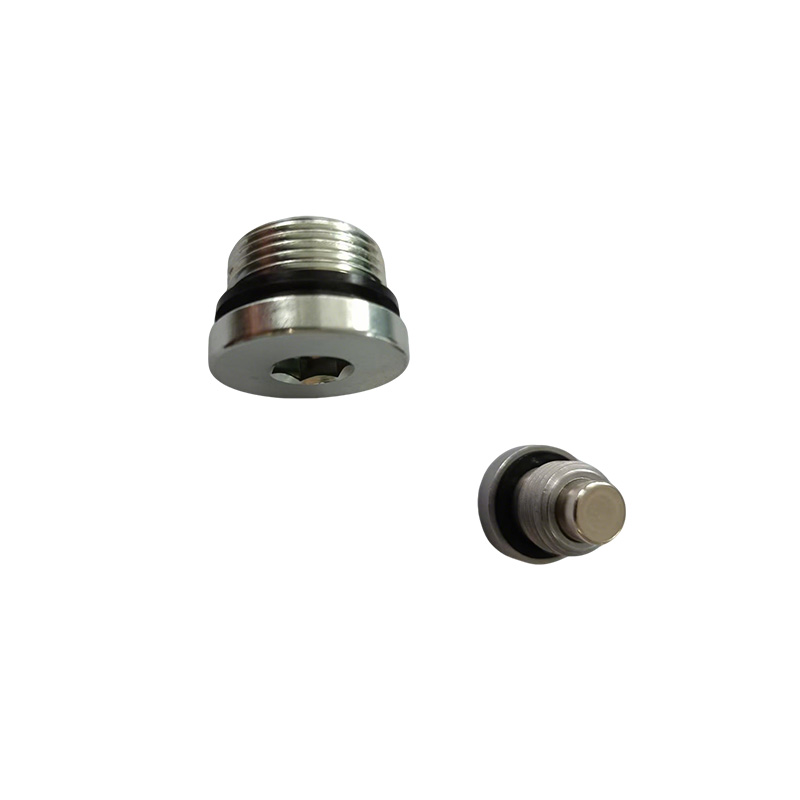

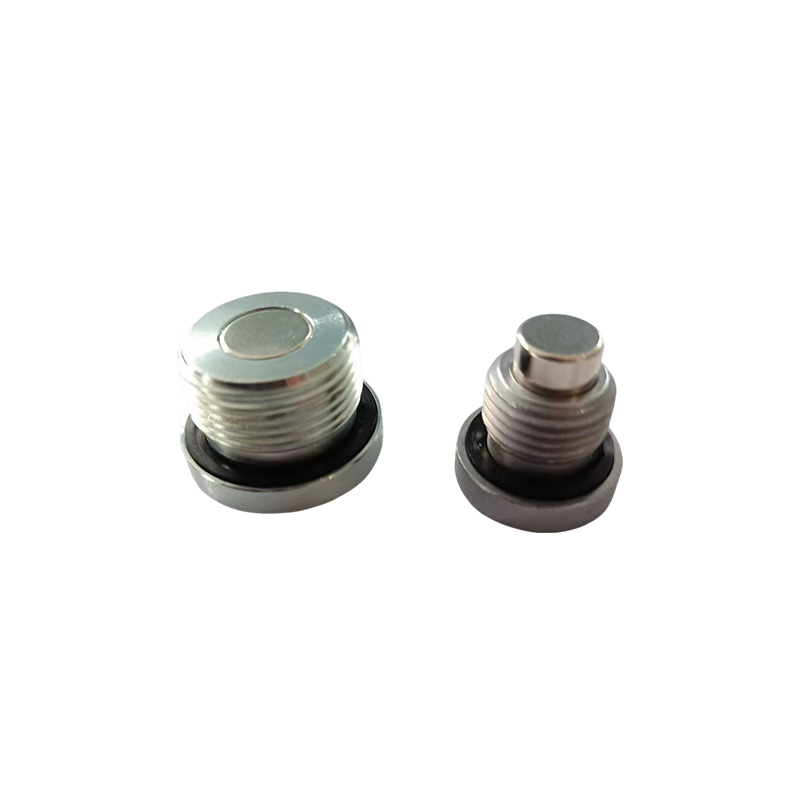

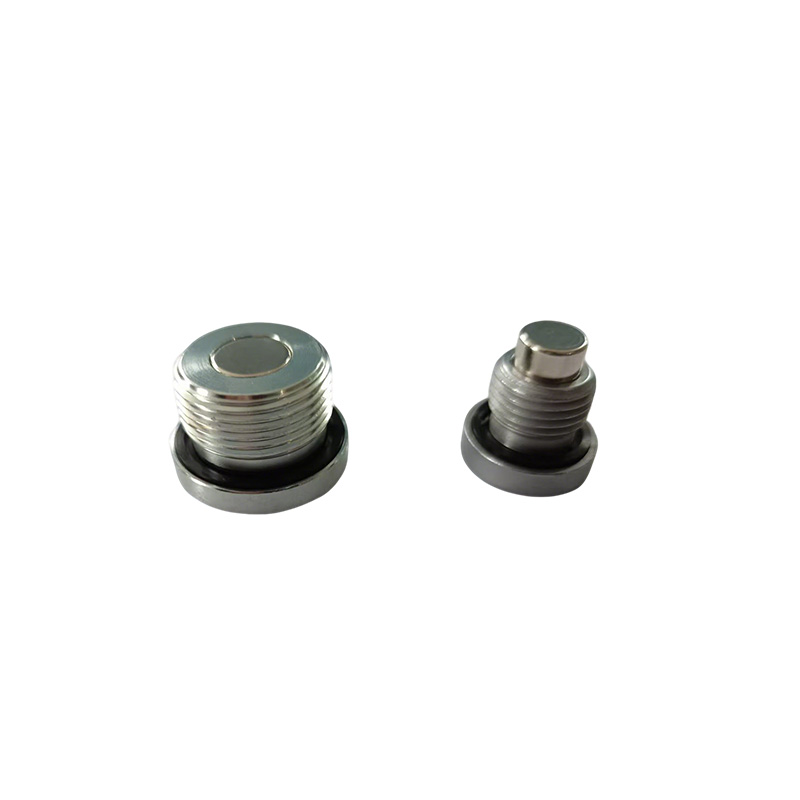

Üreges hatszögletű apa olajdugó adapter

A Xiaoguo® készlettermékének "Hollow Hexagon Male Oil Plug Adapter" hatszögletű fejkialakítása alkalmas nagy nyomatékú átvitelre. A szabványos csavarkulcs vagy aljzat használata biztosítja a biztonságos rögzítést, minden kilazulás nélkül.

Modell:DIN910

Kérdés küldése

termékleírás

Az üreges hatszögű apa olajdugó-adapter egy hidraulikus/pneumatikus csőcsatlakozó alkatrész, amely kívülről hatszögletű, tengelyirányú átmenőfurat-szerkezettel rendelkezik, és külső menetes interfészt alkalmaz. Lényegében egy "hatszögletű menetes dugóról van szó központi furattal", amely normál dugóhoz hasonlóan képes lezárni a csatlakozókat, és üreges szerkezetén keresztül további funkciókat is lehetővé tesz, mint például nyomáspróba, kipufogó, mintavétel vagy ideiglenes műszercsatlakozás.

A hagyományos tömör dugókhoz képest a fő különbség a következőkben rejlik: A tömör dugók csak egyszerűen tömíthetők, míg az üreges hatszögletű adapter egy "többfunkciós csatorna", amely a rendszer szétszerelése nélkül képes különféle diagnosztikai és karbantartási műveleteket végrehajtani.

Modell sz.	DIN910	Horony	Hatszög
Kapcsolat	Közönséges csavar	Fejstílus	Hatszögletű
Standard	DIN, GB, ANSI, BSW, JIS, GOST	Fokozat	8.8
Hangmagasság (P)	1,1 - 1,8 mm	Átmérő	M3-M24
Hossz	6-50 mm	Felület	Elsődleges szín

Szabványos specifikációk

Az üreges hatszögű apa olajdugó-adapter főként a DIN (német ipari szabványok), az ISO (Nemzetközi Szabványügyi Szervezet) és a GB (Kínai Nemzeti Szabványok) szabványoknak felel meg.

(1) DIN szabványok: Az egyik leguniverzálisabb szabvány. A specifikációk egyértelműek. A DIN 910 egy speciális szabvány a vállas hatszögletű hornyos csavarokhoz, amelyek hengeres (párhuzamos) menettel és ütközőlépcsőkkel rendelkeznek, és cserélhető alátétekkel biztosítják a tömítést. További kapcsolódó szabványok közé tartozik a DIN 908 (hatlapfejű belső csavarok), a DIN 906 (hatlapú kúpmenetes csavarok) és a DIN 909 (hatlapú kúpmenetes külső csavarok).

(2) ISO és GB szabványok: nemzetköziesítési és lokalizációs alkalmazások. Az ISO 9974-4 egy nemzetközi szabvány, amely teljes mértékben meghatározza az általános folyadékátvitelben és általános berendezésekben használt külső és belső hatlapú anyák méreteit, kialakítását és vizsgálati módszereit. A GB/T 2878.4-2011 és a GB/T 43077.4-2023 egyenértékű módon alkalmazza az ISO 6149-4 és ISO 9974-4 szabványokat. Az ezen nemzeti szabványoknak megfelelő hatszögletű anyák maximális üzemi nyomása 63 MPa (körülbelül 630 bar) lehet.

Szabványos menettípus kulcsjellemző tömítési módszer

DIN 906 Kúpos (R) Hatlapfejű hajtás, gallér nélkül Fém-fém (kúpos menet)

DIN 908 Párhuzamos (G/M) Hatlapfejű hajtás, gallérral Cserélhető tömítőgyűrű (réz, ED, O-gyűrű)

DIN 910 Párhuzamos (G/M) hatlapfejű, gallérral Cserélhető tömítőgyűrű

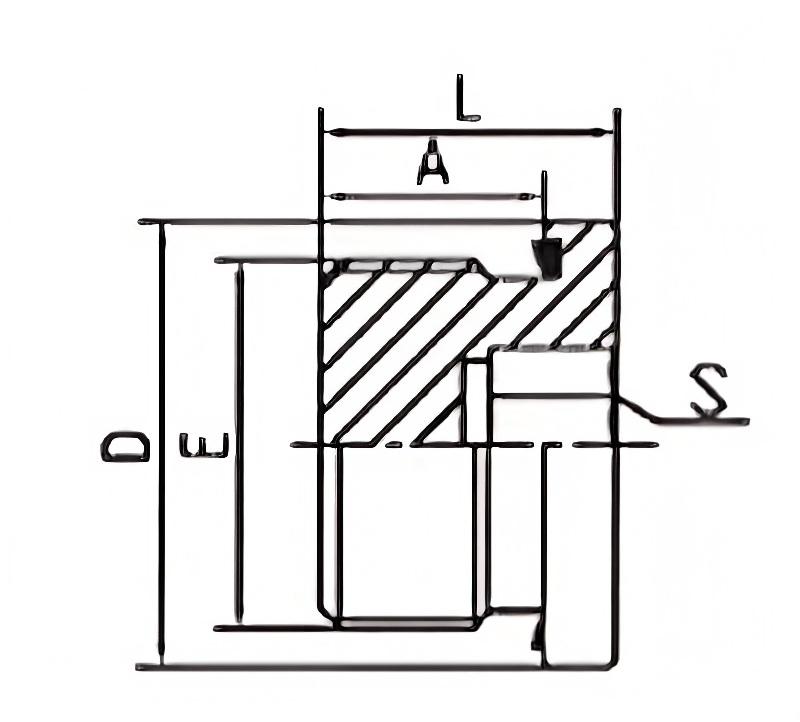

PARTNO	SZÁL	ED CAPTIVE	MÉRETEK
PARTNO	E	ED CAPTIVE	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

GYIK

(1) Milyen szabványoknak felelnek meg a termékei?

Üreges hatszögletű apa olajdugó-adapterünk a DIN 910 szabvány (párhuzamos menetek persellyel, cserélhető tömítőgyűrűvel) és a DIN 909 szabvány (kúpos menetek, fém-fém tömítés) szerint készül.

(2) Milyen anyagok használhatók az üreges hatszögű apa olajdugó adapterhez?

A szabványos anyagok közé tartozik a szénacél (4.8, 6.8, 8.8, 10.9, 12.9 osztály), rozsdamentes acél (A2-70, A4-80, 304, 316), sárgaréz és alumínium. Szállítunk ötvözött acélt is nagy szilárdságú alkalmazásokhoz.

(3) Adsz mintákat? Mennyi a minták átfutási ideje?

Igen, ingyenes minták állnak rendelkezésre szabványos méretekhez. A raktáron lévő mintákat 3-5 napon belül szállítjuk expressz (DHL/FedEx) útján. Az egyedi minták gyártása 15-20 napot igényel.
