Metrikus csavar ellenállás-kivetítő hegesztéshez

Az ellenállás-kivetítő hegesztéshez használt metrikus csavart kifejezetten ellenállás-ponthegesztéshez tervezték. Az alapon lévő kis kiemelkedések a hegesztési folyamat során megolvadnak, és szilárd kötést képeznek a fémfelülettel. A Xiaoguo® Company bőséges raktárkészlettel rendelkezik.

Modell:BS 7670-1-2004

Kérdés küldése

termékleírás

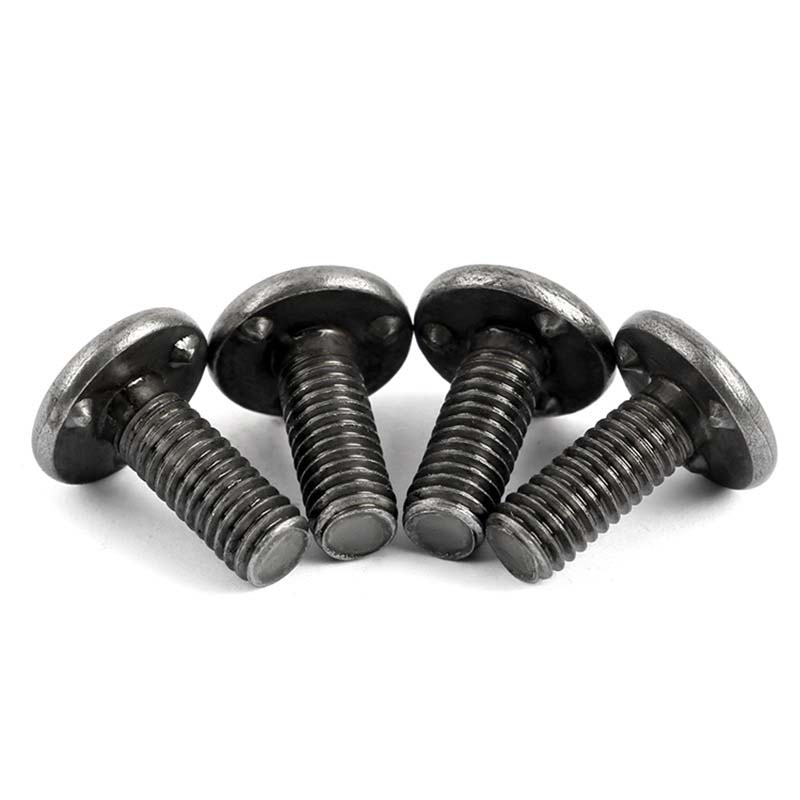

Az ellenállás-kivetítő hegesztéshez használt metrikus csavar főként egy csavartestből és egy speciális kiálló szerkezetű fejből áll. A csavar testrésze szabványos metrikus menetekkel rendelkezik, ami kényelmesen illeszkedik a megfelelőhözdiófélékvagy belső menetes alkatrészek.

A termék paraméterei

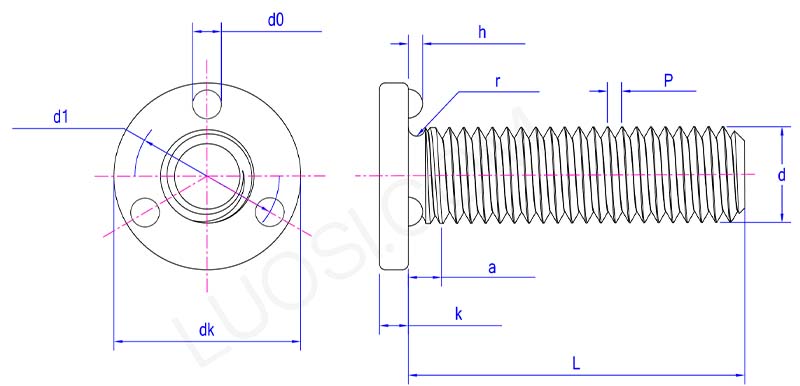

metric screw for resistance projection welding parameter

Hétfő	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
egy max	1.25	1.75	2	2.5	3.13	3.75	4.38
dk max	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k max	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 max	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 perc	4.5	6	7.5	9	12	15	18
d0 max	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 perc	0.9	1.2	1.5	1.8	2.4	3	3.6
h max	0.55	0.7	0.85	1	1.3	1.6	1.9
h min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r max	0.4	0.4	0.5	0.6	0.8	0.8	0.8

A termék jellemzői

Az ellenállás-kivetítő hegesztés metrikus csavarja a fej egyedi kiemelkedései. Ezek a kiemelkedések szabályos alakúak és egységes méretűek. A hegesztés során precízen koncentrálni tudják az áramot, biztosítva a stabil és megbízható hegesztési folyamatot, és jelentősen javítva a hegesztési minőséget. A kiemelkedésekre ható koncentrált erő miatt a hegesztési folyamat viszonylag kis hőhatást gyakorol a munkadarab más részeire.

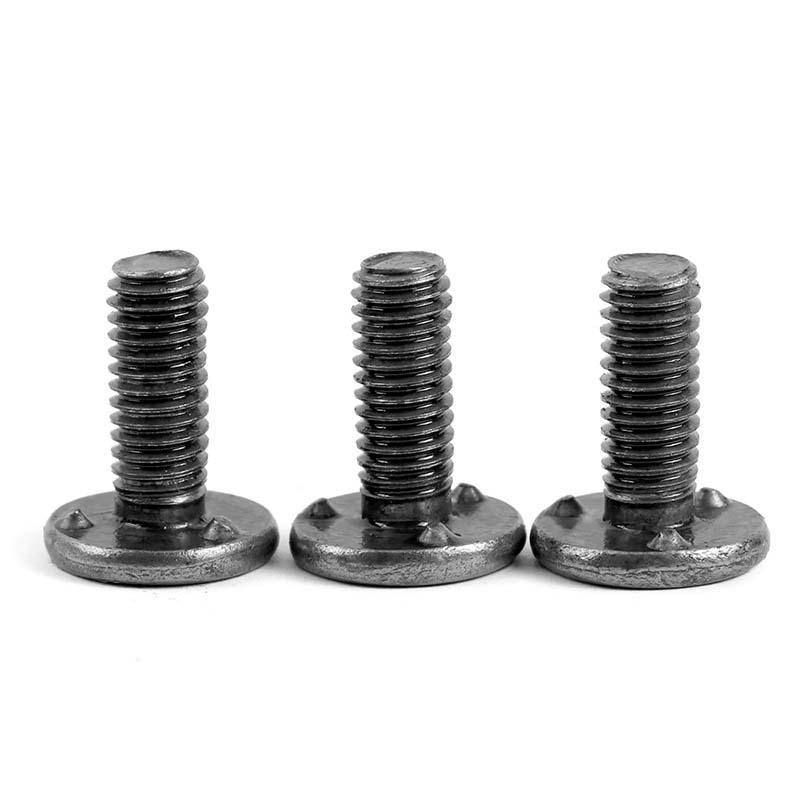

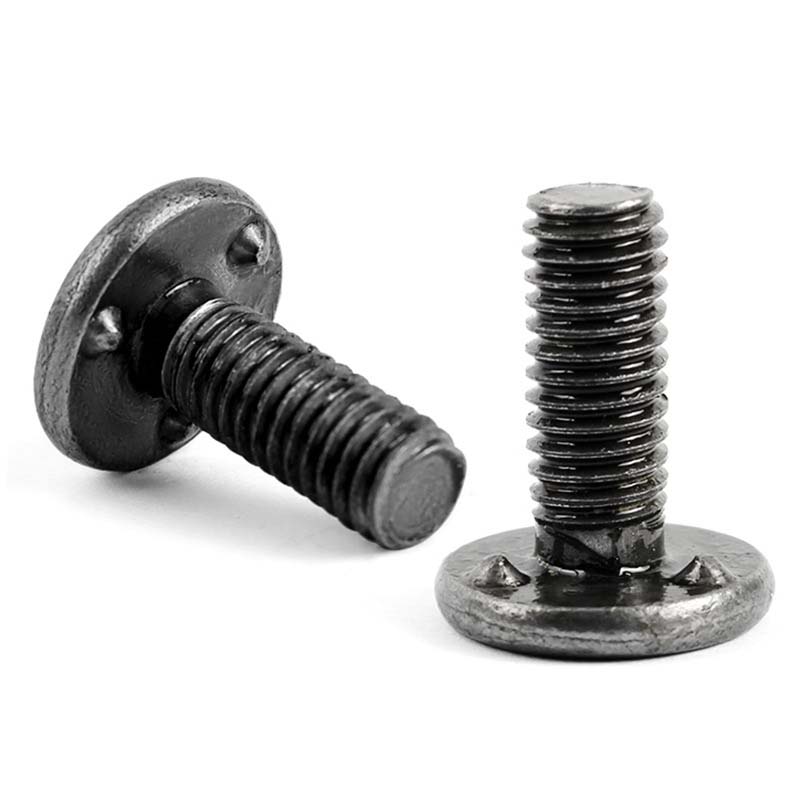

Ezeknek a metrikus csavaroknak három kis kiemelkedése van a fej közelében. Hegesztőpisztollyal nyomja rá őket a fémre. A kiemelkedések azonnal fókuszálják a hőt, megolvasztják a pontot, és a csavarfej összeolvad a felülettel. Ez gyorsan létrehoz egy erős, süllyesztett menetes pontot.

A hagyományos hegesztéssel összehasonlítva a kiálló hegesztőcsavar speciális hegesztőpisztolyt igényel, de tisztább / gyorsabb, mint az ívhegesztő csapok. Nincs szükség védőgázra vagy kerámia távtartókra. A dugaszolható hegesztés pontosan tudja szabályozni a hegesztési pontokat, így minden alkalommal egyenletes eredményt biztosít.

Az ellenállási vetületi hegesztéshez használható metrikus csavar HVAC csővezetékek karbantartó ajtóihoz használható. Használja ellenállásponthegesztéshez, amely tartós reteszelést biztosít. M4-es csavarokat hegesszen a nyílás köré. Rögzítse az ellenőrző ajtót egy alátéttel. A menetek nem lazulnak el, ha negyedévente cserélik a szűrőt. Csökkentse a karbantartási igényeket 90%-kal.
