Kivetítő aláhegesztett csavar

A Xiaoguo® gyár által gyártott kiálló hegesztési csavarokat kifejezetten a kihívást jelentő hegesztési műveletekhez tervezték. A gyártóüzemekben általában nagy alkatrészek, például motoralkatrészek vagy vázrészek rögzítésére használják. Megfelelnek a QC/T 598-1999 végrehajtási szabványának.

Modell:QC/T 598-1999

Kérdés küldése

termékleírás

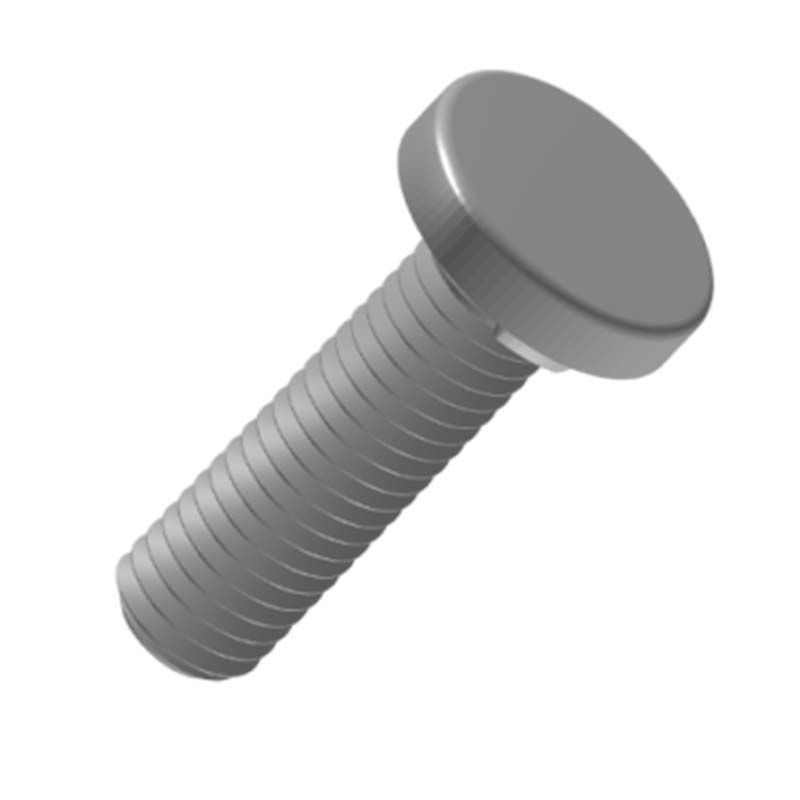

A kiálló hegesztett csavar feje kerek lemez alakú, egyszerű és szabályos; a csavar egyenes, a felület egyenletes és folyamatos menetekkel rendelkezik, amelyek az anyákkal és más alkatrészekkel való együttműködésre szolgálnak a meghúzás érdekében. Az általános kialakítás egyszerű és praktikus.

Alkalmazások

Ezt az aláhegesztett csavart általános mechanikai összeszerelésben használják. Például szerszámgépeket és mezőgazdasági gépeket használnak a burkolat, az alap és a nem kritikus erőátviteli alkatrészek összekapcsolására. Stabilitásuk biztosítja a berendezés zavartalan működését.

A vetületi aláhegesztett csavart a bútorgyártó iparban használják. Az asztalok, székek és szekrénytestek összeszerelése során a rögzített panelek és keretek biztonságosan rögzítve vannak. A kerek fejek nem nyúlnak ki, elkerülik a karcolásokat, és biztosítják a mindennapi használat biztonságát és esztétikáját. Használhatók épületek javítására is. Ideiglenes épületek, könnyű acélszerkezetek, vagy nyílászárók rögzítése, valamint kerítések ezekkel a módszerekkel gyorsan összekapcsolhatók az alapozási teherbírás és beépítés követelményeinek megfelelően.

A kiálló hegesztési csavar szilárdan hegesztett és stabil csatlakozással rendelkezik. A hegesztési módszerrela csavartszorosan kombinálható a hegesztett résszel, nagyon erős csatlakozási szilárdságot képezve. Kisebb valószínűséggel kilazul, mint a hagyományos csavarkötések. Megnövelik az érintkezési felületet a hegesztett résszel. Az anya meghúzásakor egyenletesebben tudják elosztani a nyomást és csökkentik a nyomást a hegesztett rész felületére, megelőzve a hegesztett rész sérülését vagy deformálódását.

A termék paraméterei és jellemzői

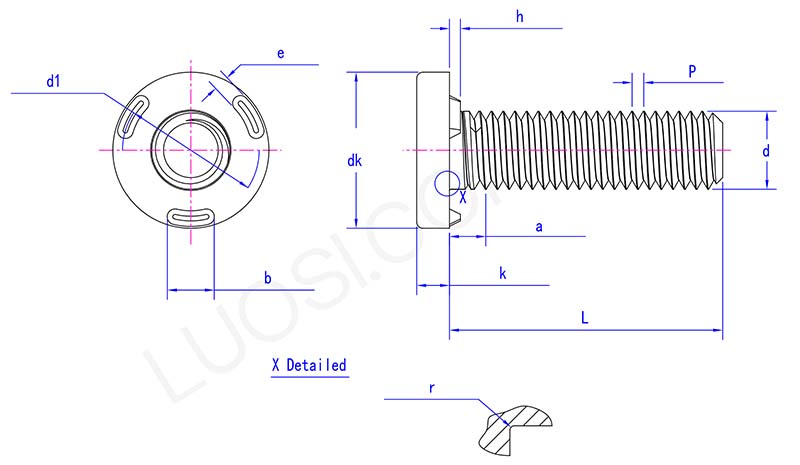

projection underweld screw parameter

Hétfő	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 perc	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
egy max	3.2	4	5	5

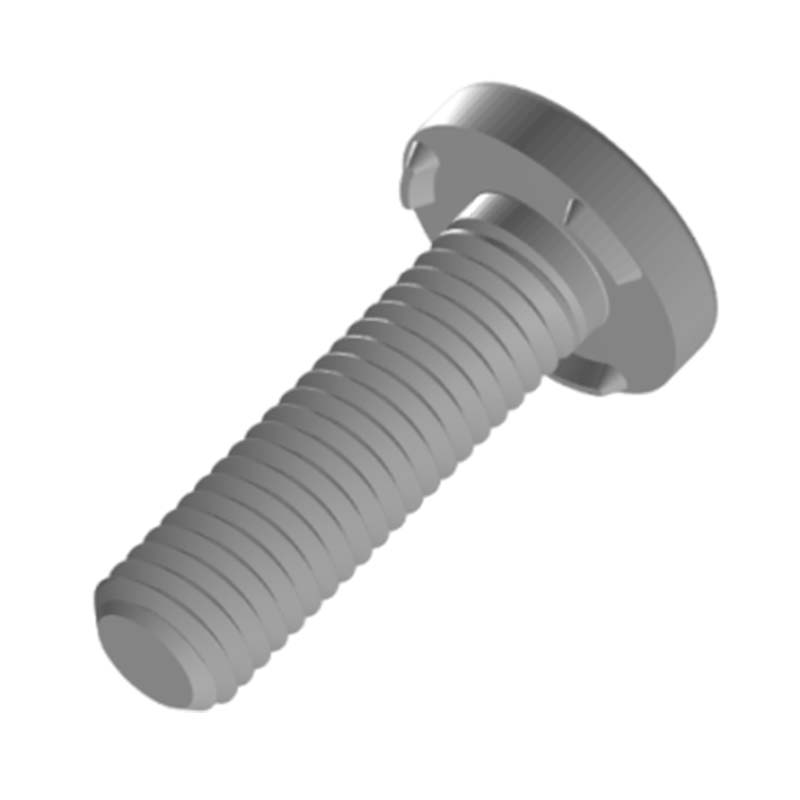

A kiálló aláhegesztett csavar szerkezete nagyon stabil. A kerek fej függőlegesen össze van kötve a csavarral, szoros illeszkedést képezve. Erő hatására hatékonyan tudja elosztani a nyomást, és nem valószínű, hogy deformálódik vagy eltörik, biztosítva a csatlakozás megbízhatóságát. A működéshez szokásos csavarkulcsok és egyéb szerszámok használhatók. Nincs szükség speciális felszerelésre. A felszerelés és a szétszerelés viszonylag egyszerű, így kényelmes a későbbi karbantartáshoz és beállításhoz.
