Beállított csavaros gallér

A beállított csavargörgöt általában nagy terhelésű ipari alkalmazásokban használják, ahol a hagyományos pillanatgyűrűknek nincs elegendő tartási szilárdsága. A XIAOGUO® professzionális csapata van, éves tapasztalattal rendelkezik, és 72 órán belül képes kezelni a sürgős megrendeléseket az ellátási lánc válságai során.

Modell:GB/T 885-1986

Kérdés küldése

termékleírás

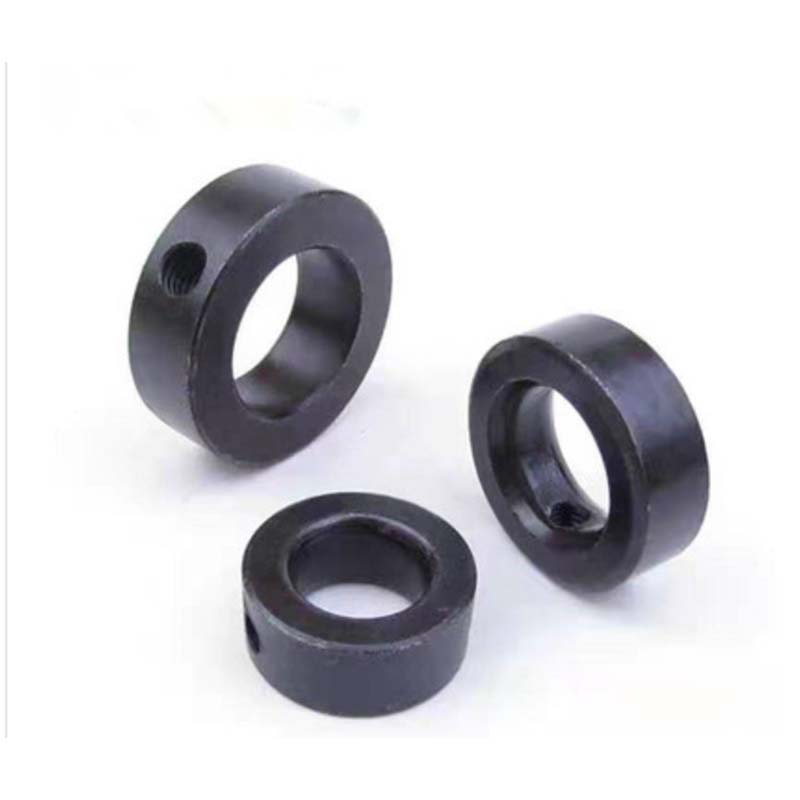

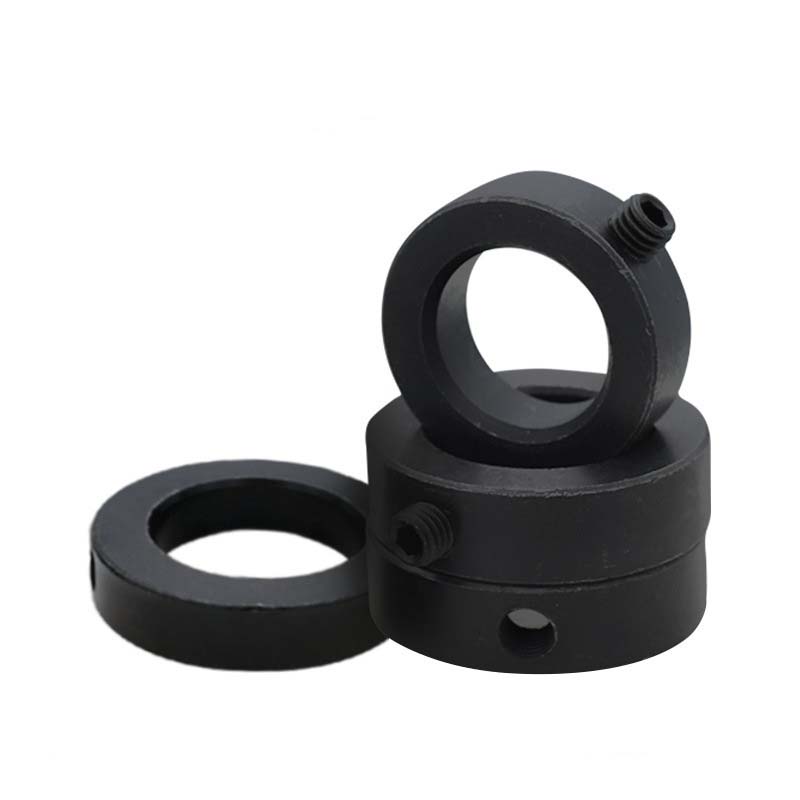

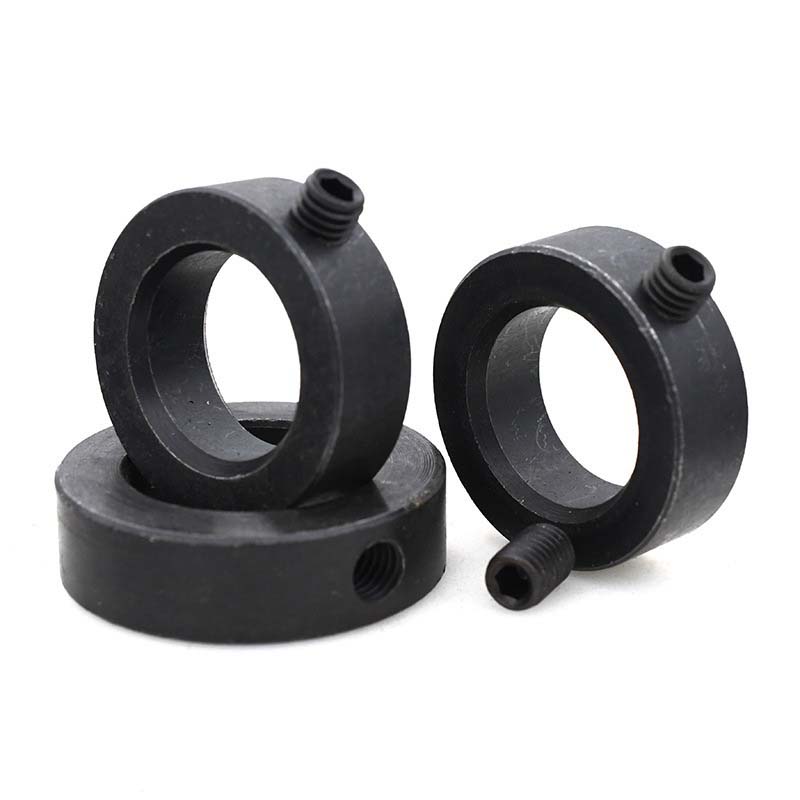

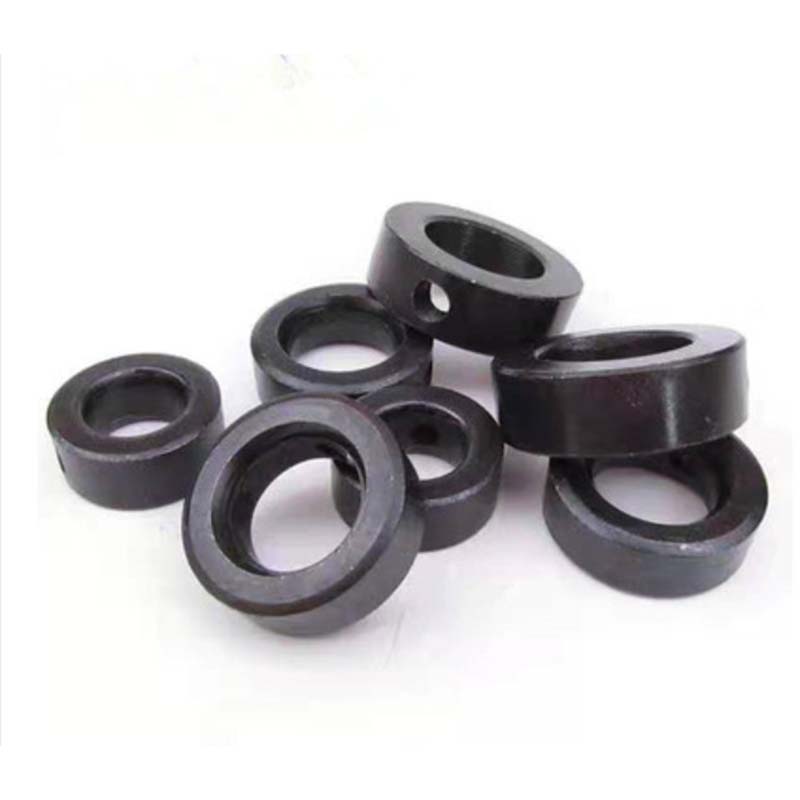

A beállított csavaros gallér egy kör alakú, gyűrűs alakú rögzítőelem egy beállított csavarral. Könnyen telepíthető egy személy, és nem igényel speciális eszközöket. Az eltávolításhoz egyszerűen lazítsa meg a reteszelő anyát. Széles körben használják nagy elektromos motorokban, zúzógépekben, bányászatban, CNC szerszámgépekben, nyomtatógépekben és egyéb berendezésekben.

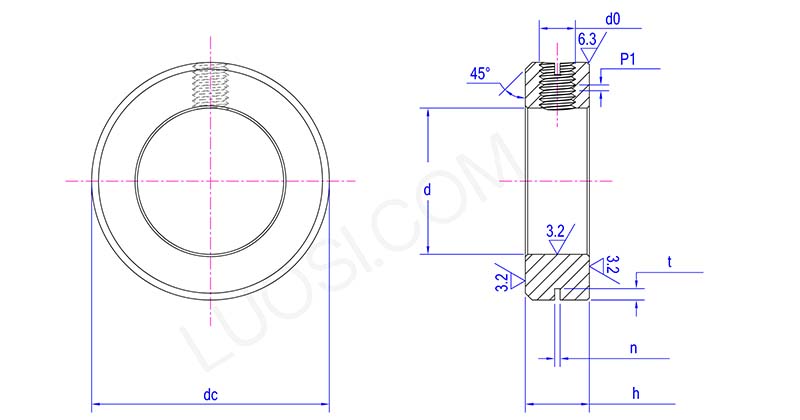

Set Screw Collar

Mon	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
D max	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
miniszterelnök	8	9	10	12	13	14	15	16	17	18	19
H Max	10	10	10	10	10	12	12	12	12	12	12
H -min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
N Min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
T max	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t perc	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
DC	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

A XiaoGuo® készítse el ezt a csavarzár gyűrűt különböző anyagokban, amire szüksége van. A vegyi anyagok elleni küzdelemhez olyan rozsdamentes acél osztályokat használunk, mint a 304 vagy a 316. Ha ez nagy stresszhelyzetbe kerül, az Alloy Steel 4140-et fog használni. És az űrkutatáshoz, ahol a súly számít, akkor könnyű titán van. Vannak olyan verziók is, amelyek polimer bevonattal rendelkeznek, hogy csökkentsék a korróziót, ha vegyes fém beállításai vannak. Az összes anyag kemény keménységvizsgálaton (HRC 35-50) és ultrahangos ellenőrzéseken megy keresztül, hogy megbizonyosodjon arról, hogy megfelelnek-e az ipari előírásoknak, mint például az ASME B18.27 és a DIN 471/472, hogy mennyi terhelést tudnak kezelni.

Rendszeres ellenőrzés és karbantartás

Annak érdekében, hogy a beállított csavargörbök jól működjenek, ellenőrizze a beállított csavar szorítását, majd nyomatékkulcs segítségével, törekedjen 10-15 nm-re. Használjon oldószert a szálak tisztításához, a szennyeződésektől megszabaduljon, és minden évben friss lítium-alapú zsírt tegyen rájuk. Ne túllépje a csavarokat, mivel ez elronthatja a zár gallérját. Ha tengervíznek vagy savaknak van kitéve, akkor évente kétszer ellenőrizze a bevonatot, hogy megbizonyosodjon arról, hogy még mindig jó -e. Ha látja, hogy a 0,1 mm -nél mélyebben viselik az érintést, akkor cserélje ki.

Milyen tengelytűrés kompatibilis?

A beállított csavargörgök 10 mm -től 200 mm -ig terjedő tengelymérettel működik, olyan általános tolerancia szintek felhasználásával, mint a H9 vagy a H11. A reteszelő galléron lévő állítható csavarok képesek kezelni a kis tengelyes dudorokat vagy egyenetlenséget (akár ± 0,05 mm -ig), így még mindig szorosan illeszkedik anélkül, hogy összezavarná, hogyan működik.
