Menetes rögzítő rögzítőgyűrű

A menetes reteszelő gyűrű egy mechanikus alkatrész, amelyet arra terveztek, hogy megakadályozza a menetes csatlakozások kilazulását. Egy menetes csavart egy hüvelyrel kombinál, hogy egyenletesen ossza el a nyomást a telepítés során, biztosítva a biztonságos és stabil illeszkedést. A Xiaoguo® egy professzionális rögzítőelem-gyártó Kínában, amely az ügyfelek igényei szerint testreszabhatja a termékeket, és mintákat biztosít.

Modell:GB/T 885-1986

Kérdés küldése

termékleírás

A menetes reteszelő gyűrűk rozsdamentes acélból vagy szénacélból készülnek, amelyek erősek és rozsdaállóak. A felület hőkezelésen esett át az élettartam meghosszabbítása és a kopásállóság növelése érdekében. A menetes rész precíziós vágási kezelésen esett át a sima meghúzás és menetigazítás érdekében. Kíméletlen környezetben való használatra cink-nikkel vagy fekete-oxid bevonat választható, hogy korrózióálló bevonatot adjon a felülethez. Ezek az anyagok -40 °C és 300 °C közötti hőmérséklet-tartományban működnek, így ez a zárógyűrű extrém környezeti körülmények között is használható, például tengeri környezetben, vegyi üzemekben vagy nehézgépekben.

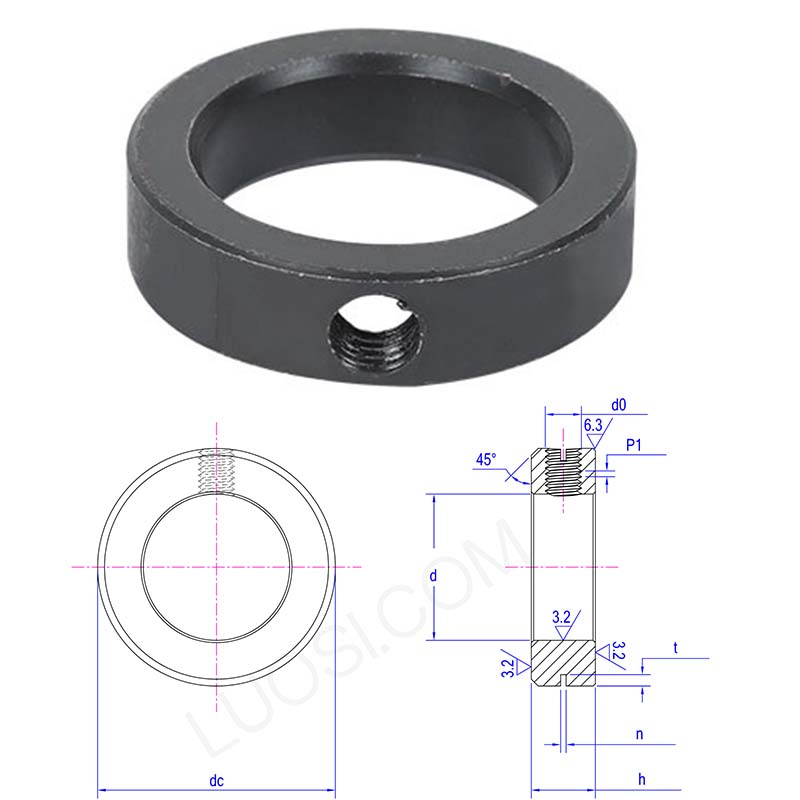

Threaded locking retaining ring

Hétfő	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d max	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
d min	14	15	16	17	18	19	20	22	25	28	30
h max	12	12	12	12	12	12	12	12	14	14	14
h min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n perc	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
dc	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Alkalmazás

A menetes reteszelő gyűrűket széles körben használják erőátviteli rendszerekben, szivattyúegységekben és robotalkatrészekben, különösen olyan alkalmazásokban, ahol biztosítani kell, hogy az alkatrészek biztonságosan rögzítve legyenek a tengelyen. Rezgésálló tulajdonságaikkal általánosan használják autóipari erőátviteli rendszerekben, szélturbinás sebességváltókban és szállítószalag-rendszerekben. A repülőgépiparban is használják.

Megjelenik a mezőgazdasági berendezésekben és a megújuló energiaforrások beállításaiban is, és komoly munkát végez a dolgok rögzítésében poros, nedves körülmények között vagy nagy nyomaték esetén.

Szükséges-e speciális szerszám a telepítéshez?

A működéshez nincs szükség speciális szerszámokra. A menetes rögzítő rögzítőgyűrűk egyszerű felszereléséhez hagyományos szerszámok (például imbuszkulcs vagy csavarhúzó) használhatók. A beállításhoz nincs szükség hidraulikus présekre vagy egyedi rögzítésekre. A precíz beállítás egyszerűen a rögzítőgyűrű menetes csavarjaival érhető el.
