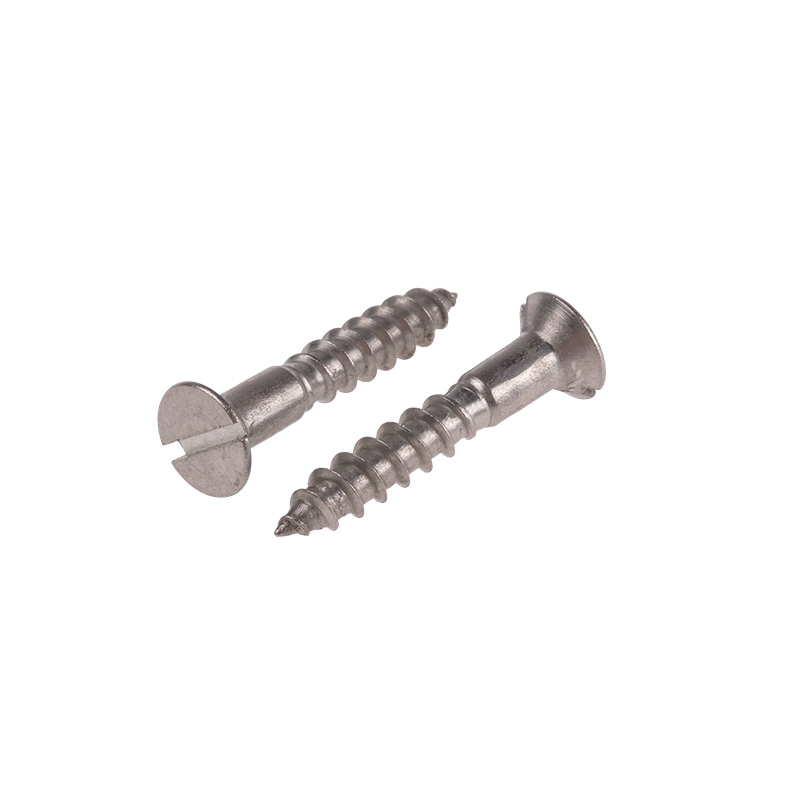

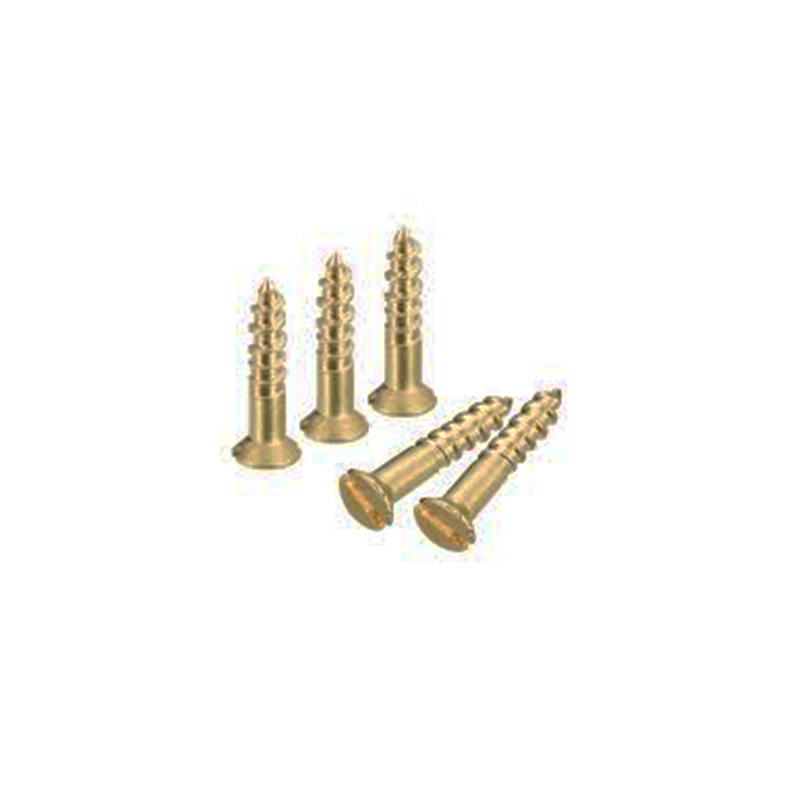

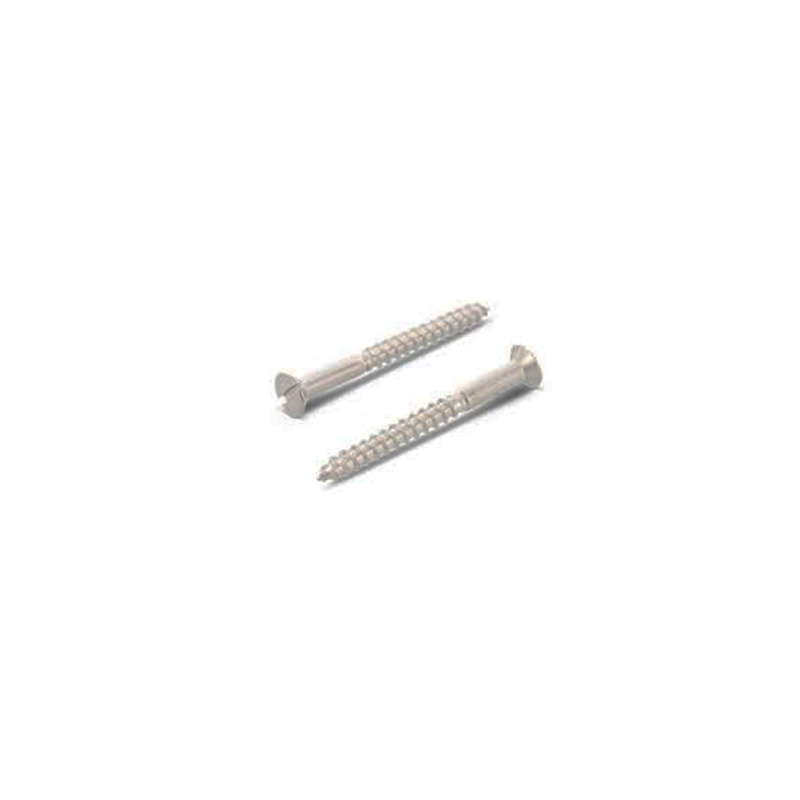

Hornyolt süllyesztett fejű fa önmetsző csavar

A Xiaoguo® gyár által gyártott hornyolt süllyesztett fejű fa önmetsző csavar teljesen síkba ülhet a fa belsejében, ha egy hozzáillő süllyesztett fúróval használják. Így a rögzítő rész rejtve marad, és az elkészült tárgyak szép megjelenésűek lesznek.

Kérdés küldése

termékleírás

A hornyolt süllyesztett fejű fa önmetsző csavar egyfajta famegmunkálási rögzítőelem, kúpos fejjel (90°-os kúpos szöggel) és a tetején horonnyal. A fej teljesen beilleszthető a fa előre kivágott kúpos furataiba, és a meghúzás után a fej egy szintben van a fa felületével, vagy kissé lejjebb kerül. A csavartest mély és durva famenettel rendelkezik, a farok pedig kúpos hegyes fejű. Közvetlenül a fába csavarozható (keményfához vagy nagy átmérőjűekhez， ajánlott előfúrni egy lyukat). Ez a hornyolt süllyesztett fejű fa önmetsző csavar olyan fatermékek csatlakoztatására és rögzítésére alkalmas, amelyek sík felületet igényelnek, és nincsenek szabad fejek.

angol név	Hornyolt süllyesztett fejű fa önmetsző csavar
Közös szabványok	DIN 97
Fej típus	Süllyesztett / lapos fej
Nyomóhely típusa	Réselt
A szál típusa	Famenet (durva menetemelkedés, mély menetemelkedés)
Tipp forma	Kúpos önfúró hegyes fej

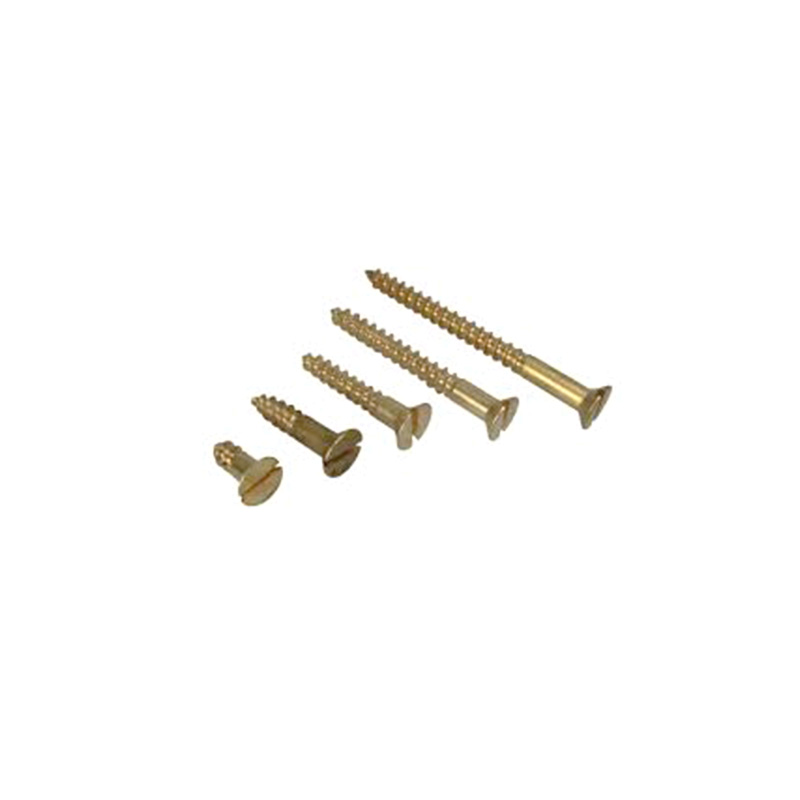

Slotted Countersunk Head Wood Self Tapping Screw

Szerkezeti jellemzők

A hornyolt süllyesztett fejű fa önmetsző csavar szerkezeti jellemzői öt részben kerülnek bemutatásra.

A fej szerkezete

1. Fejforma: Kúpos, tölcsérszerű, általában 90°-os kúpszöggel. A fej felső felülete lapos, oldalai ferdeek.

2. Fej mérete: A fej külső átmérője körülbelül 1,8-2,2-szerese a csavarmenet átmérőjének, a fej magassága pedig körülbelül 0,5-0,6-szorosa a menet átmérőjének.

3. Fejhasználat: A hornyolt süllyesztett fejű fa önmetsző csavar rögzítése után a teljes csavarfej illeszkedik a fa előre elkészített kúpos furatába. Egyenletesen vagy kissé a fa felülete alatt marad, és nem lóg ki.

Egyenes slot kialakítás

1. A meghajtó típusa egyenes nyílású. A horony a közepétől egyenesen halad mindkét oldalra.

2. A rés szélessége 0,6 mm és 2,0 mm között van, a rés mélysége 0,3 mm és 0,8 mm között van. A nyílás mindkét vége lekerekített sarkokkal készül.

3. A nyílás jellemzői: A leggyakoribb laposfejű csavarhúzóval meghajtható.

Rúd szerkezete

1.Rúdforma: Teljes menetes és részmenetes típusokra oszlik.

Szálszerkezet

1. Menet típusa: Tipikus faszál, nem a szokásos mechanikai menet.

2. Profil: A fogprofil szöge kb. 60°, de a foghegy nagyon éles, a fogalap pedig sima ívátmenettel rendelkezik.

3. Fogtávolság: viszonylag széles.

Tipp szerkezete

1.A hegy alakja: Kúpos hegy, körülbelül 30–45°-os kúpossággal. A hegy nem túl éles; ehelyett nagyon kicsi lapos felületű vagy kerek fejű.

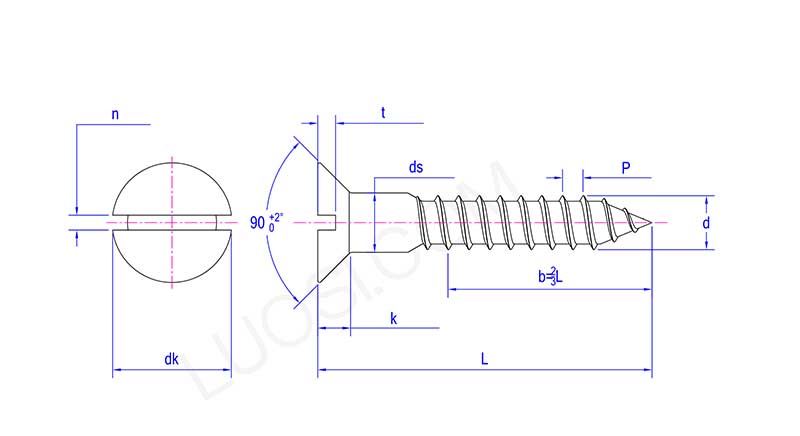

Slotted Countersunk Head Wood Self Tapping Screw

Hétfő	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	5	6	7	8	9	10	11	12	14	16	20
dk min	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k max	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n perc	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t max	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t min	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
