Hornyolt, kerek fejű facsavar DIN 96

A Xiaoguo® gyár által gyártott DIN 96 hornyolt körfejű facsavarok széles specifikációban és méretben kaphatók, alkalmasak kis- és nagyméretű összeszerelésre is, és széles körben használatosak.

Kérdés küldése

termékleírás

Az alábbiakban bemutatjuk a DIN 96 szabvány szerinti hornyolt körfejű facsavar specifikációit és méreteit.

Szabványos tartomány: Menetátmérő 1,6–8 mm, metrikus, egyhornyos, kerek fej, fafúró (durva menet).

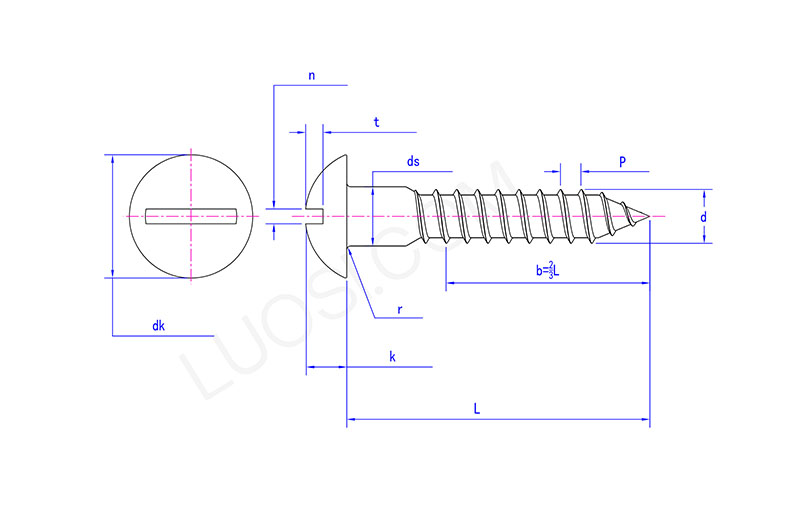

Kulcsméretek (mm, közös specifikációk)

d: A menet névleges átmérője

ds: Rúdátmérő (a rúd sima része)

dk: A fej átmérője

k: A fej magassága

n: A nyílás szélessége

t: A rés mélysége (maximum)

L: Névleges hossz (közös tartomány)

d	ds (max/perc)	dk (nom)	k	n	T (max.)	L
1.6	1,6/1,2	3.2	1.1	0.4	0.7	3-12
2.0	2,0/1,6	4.0	1.4	0.5	0.9	4-16
2.5	2,5/2,1	5.0	1.7	0.6	1.1	5-20
3.0	3,0/2,6	6.0	2.1	0.8	1.35	6-25
3.5	3,5/3,02	7.0	2.4	0.8	1.6	8-30

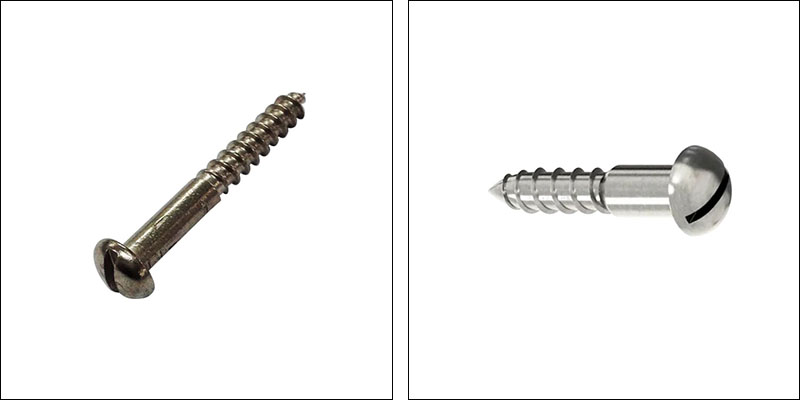

< style="text-align:center;"> Slotted Round Head Wood Screw DIN 96

Anyagbevezetés

A DIN 96 hornyolt körfejű facsavarok általános anyagai elsősorban a szénacél, a rozsdamentes acél és a rézötvözet. A kiválasztandó anyag típusa a felhasználási környezettől, a szilárdsági követelményektől és a költségkerettől függ.

(1) Szénacél

A facsavarokhoz leggyakrabban használt anyag a szénacél, alacsony költséggel, nagy szilárdsággal és jó feldolgozási teljesítménnyel. Közülük az alacsony szén-dioxid-kibocsátású acél a legelterjedtebb, mivel alacsony széntartalmú, jobb szívóssággal és feldolgozási teljesítménnyel rendelkezik, és alkalmas hidegfejezésre.

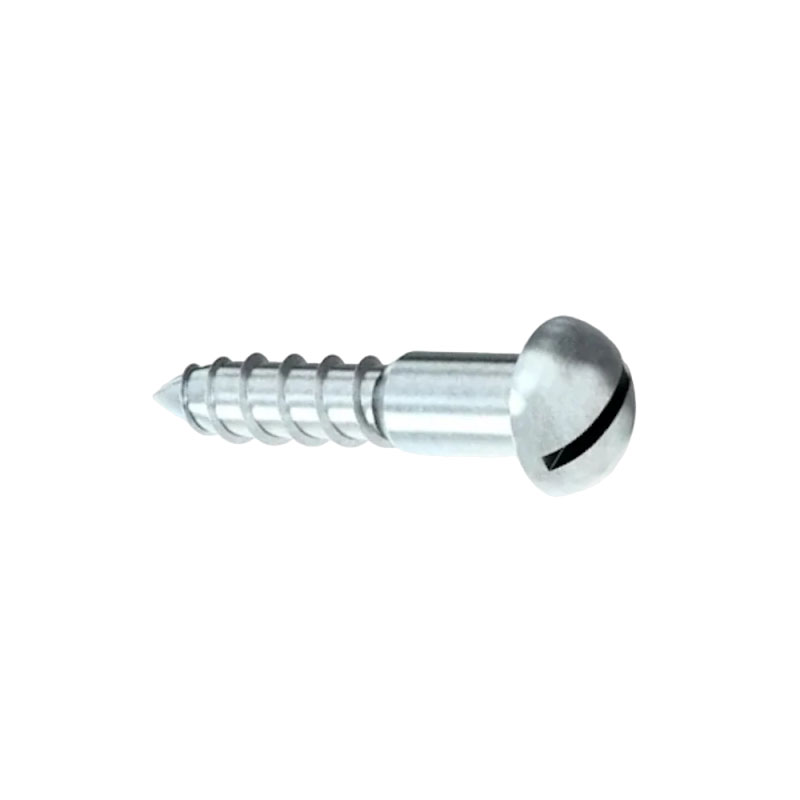

(2) Rozsdamentes acél

A felület természetesen sűrű oxidfilmet képez, amely kiváló korrózióállóságot biztosít. Nincs szükség további felületkezelésre, és alkalmas a legtöbb nedves környezetre és kültéri használatra.

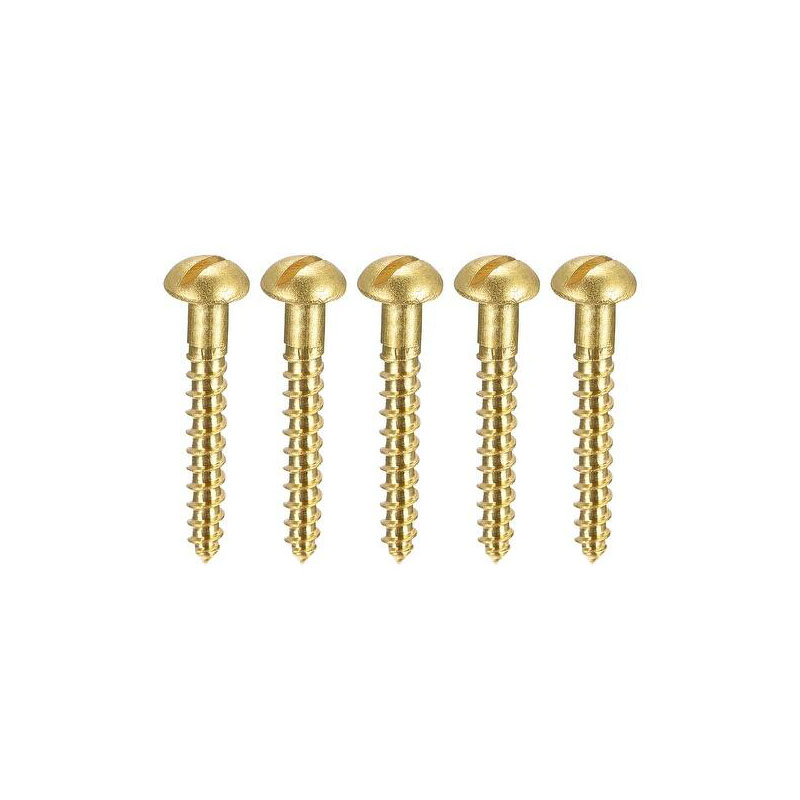

(3) Sárgaréz / rézötvözet

Rézötvözet A DIN 96 (általában sárgarézből készült) hornyolt körfejű facsavart gyakran használják különleges dekorációs vagy funkcionális körülmények között természetes aranyszínű megjelenésük, kiváló korrózióállóságuk és vezetőképességük miatt.

Anyag	Jellemzők	Alkalmazható forgatókönyvek
Sárgaréz, CuZn	A megjelenés gyönyörű és arany színű. Jó a korrózióállósága, de szilárdsága kisebb, mint a szénacélé.	Csúcsminőségű bútorok, antik restaurálás, művészeti installációk, dekoratív vasalat kiegészítők, elektromos csatlakozások
Bronz	Korrózióállósága felülmúlja a sárgarézét, megjelenése pedig sötétebb barna színű.	Hajók, kültéri dekorációk, szoborrögzítés

Hétfő	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	12	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	4.63	5.8	6.75	7.65	8.6	9.5	10.5	11.05	13.35	15.2	18.9
dk min	4.23	5.3	6.25	7.15	8	8.9	9.9	10.35	12.55	14.4	18.1
k max	1.98	2.37	2.65	2.95	3.25	3.5	3.95	4.34	4.86	5.5	6.8
k min	1.78	2.07	2.35	2.65	2.95	3.2	3.65	3.94	4.46	5.1	6.4
n perc	0.6	0.8	0.9	1	12	12	1.4	16	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
r	0.2	0.2	0.4	0.4	0.4	0.4	0.4	0.4	0.5	0.5	0.5
t max	1.3	1.54	1.74	1.98	2.2	2.5	2.7	2.8	3.06	3.66	4.32
t min	0.9	1.06	1.26	1.38	16	1.9	2.1	2.2	2.34	2.94	3.6

(4) Egyéb választható anyagok

Alumínium ötvözet

Könnyű, korrózióálló, de kisebb szilárdságú

Alkalmas ideiglenes építkezésekhez, könnyű dekorációhoz és kiállítási elrendezésekhez

Titán ötvözet

Rendkívül nagy szilárdságú, rendkívül korrózióálló, de magas költséggel és nehéz feldolgozással

Alkalmas speciális területeken, mint például a repülés és a csúcskategóriás orvosi berendezések

GYIK

(1) Rozsdásodik-e a szénacél hornyolt, kerek fejű facsavar DIN 96 tengeri szállítás közben?

A szállítás során a nedvesség által kiváltott rozsda kockázatának csökkentése érdekében általában olyan védőintézkedéseket alkalmazunk, mint a VCI rozsdagátló papír + műanyag zacskó lezárása + szárítóanyag, amelyek hatékonyan megakadályozzák a rozsdát.

(2) Hogyan értékelhető a DIN 96 csavarok korrózióállósága?

A korrózióállóságot sópermetes tesztekkel értékelik. A szénacél horganyzott csavarok jellemzően 48-100 órát bírnak; A rozsdamentes acél csavarok több száz-ezer órát is kibírnak rozsdásodás nélkül.

(3) Mekkora legyen a telepítési nyomaték?

A nyomaték az anyagtól, a fa fajtájától és a kenési feltételektől függ. Például, ha egy 4 mm-es szénacél hornyolt körfejű DIN 96 facsavart kemény fába hajtanak be, az ajánlott nyomaték körülbelül 2–3 N·m. Ennek az értéknek a túllépése a nyílás megcsúszását vagy a fej törését okozhatja.
