Facsavaros hornyolt, kerek fejű sárgaréz

A Xiaoguo® gyári facsavaros hornyolt, kerek fejű sárgaréz praktikus általános szerkezetet kapott. Sima, kerek fejtesttel és szabványos egyenes résszel rendelkeznek, éles teljes menettel és hegyes végükkel a könnyű behatolás érdekében a fába. Ez a klasszikus egynyílású kialakítás jól működik a közönséges lapos csavarhúzókkal közvetlenül, nincs szükség speciális szerszámokra a szerelési és rögzítési munkák befejezéséhez.

Kérdés küldése

termékleírás

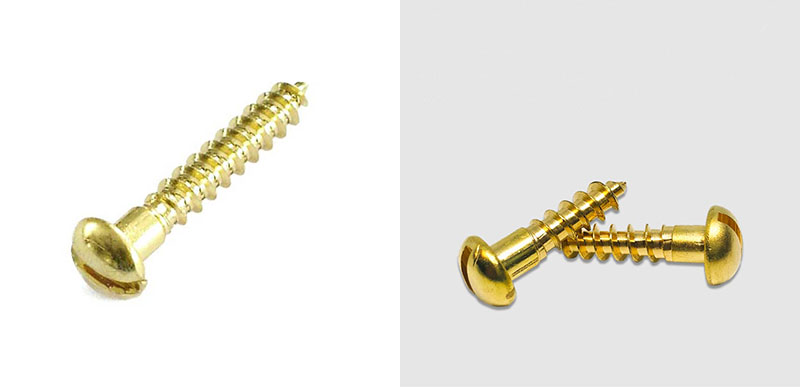

A facsavaros hornyolt, kerek fejű sárgaréz három részből áll: a fejből, a szárból (amely a menetet tartalmazza) és a hegyből. Az alábbiakban bemutatjuk az egyes részek szerkezeti jellemzőit.

(1) A fej szerkezete

A fej kerek és olyan, mint egy fél labda. Körülbelül nagyobb, mint a csavar teste. Miután meghúztad, a fej a fafelület tetején ül, és kissé kilóg, sima kis dudort képezve.

A fejen lévő rés egy egyenes vonal az egész tetején. A mélység egyenletes, a két oldal párhuzamos.

A kerek fej alsó része lapos, és a csavartengellyel négyzet alakú. Ez a lapos rész a fa felületén támaszkodik, és elősegíti a nyomás eloszlását.

(2) Tengelyszerkezet

A szálak lehetnek teljesek vagy részlegesek. A teljes szál a leggyakoribb – a szálak jobbról a fej alól futnak egészen a csúcsig.

A facsavaros hornyolt kerekfejű sárgaréznél a menetforma a szokásos facsavar típus: mély hornyok és széles menetközök. A cérna felső széle éles, ami megkönnyíti a farostokba való belevágást.

Menetirány: Jobbos (óramutató járásával megegyező beillesztés).

(3) Fejlett szerkezet

Befejezési forma: Kúpos hegy, általában 30–45°-os kúpos, a hegye enyhén lekerekített.

Funkció: Becsavarva préseli és vágja a farostokat az önfúrás érdekében. Puhafa esetében nincs szükség előfúrásra; keményfánál az előfúrás javasolt.

A szerkezet hatása a teljesítményre

A facsavaros hornyolt, kerek fejű sárgaréz szerkezet mind pozitív, mind negatív hatással van saját teljesítményére.

(1) Az egyhelyes rendszer korlátai:

Amikor az elektromos csavarhúzó nagy sebességgel működik, és meghúzza a csavarokat, a csavarhúzó hajlamos kicsúszni a résből, ami károsíthatja a facsavar hornyolt kerek fejű sárgaréz fejét vagy a munkadarabot.

(2) A kerek fej előnyei:

Felszerelés után sima és esztétikus, nem akad el a textília és nem sérti meg a kezét.

Az alsó felület lapos és nagy átmérőjű, ami megvédi a puha fa felületét az összenyomódástól.

(3) A faszál szorítóereje:

Nagy menetemelkedésének és mély fogprofiljának köszönhetően a menet minden egyes fordulata több farostot harap el, ami nagyobb húzóerőt eredményez a mechanikus menetekhez képest.

A keményfa használatakor azonban pontosan ellenőrizni kell az előfúrt lyukak átmérőjét; ellenkező esetben a fa hajlamos a repedésre.

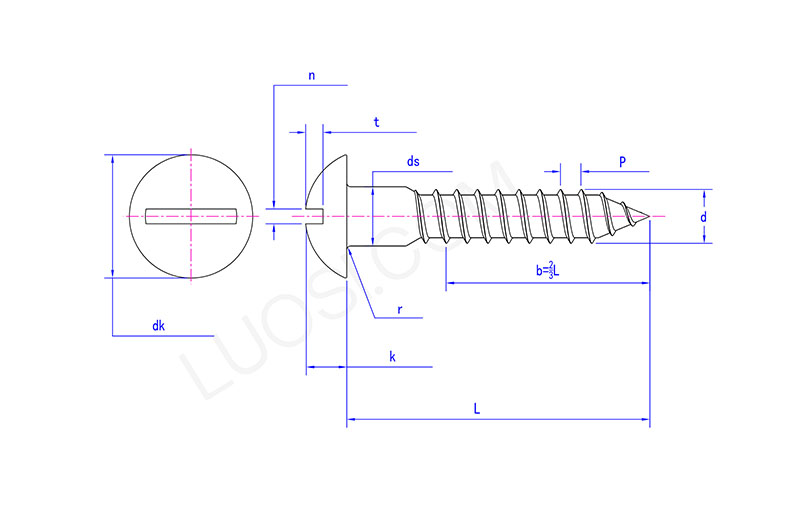

Wood Screw Slotted Round Head Brass

Hétfő	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	12	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	4.63	5.8	6.75	7.65	8.6	9.5	10.5	11.05	13.35	15.2	18.9
dk min	4.23	5.3	6.25	7.15	8	8.9	9.9	10.35	12.55	14.4	18.1
k max	1.98	2.37	2.65	2.95	3.25	3.5	3.95	4.34	4.86	5.5	6.8
k min	1.78	2.07	2.35	2.65	2.95	3.2	3.65	3.94	4.46	5.1	6.4
n perc	0.6	0.8	0.9	1	12	12	1.4	16	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
r	0.2	0.2	0.4	0.4	0.4	0.4	0.4	0.4	0.5	0.5	0.5
t max	1.3	1.54	1.74	1.98	2.2	2.5	2.7	2.8	3.06	3.66	4.32
t min	0.9	1.06	1.26	1.38	16	1.9	2.1	2.2	2.34	2.94	3.6
