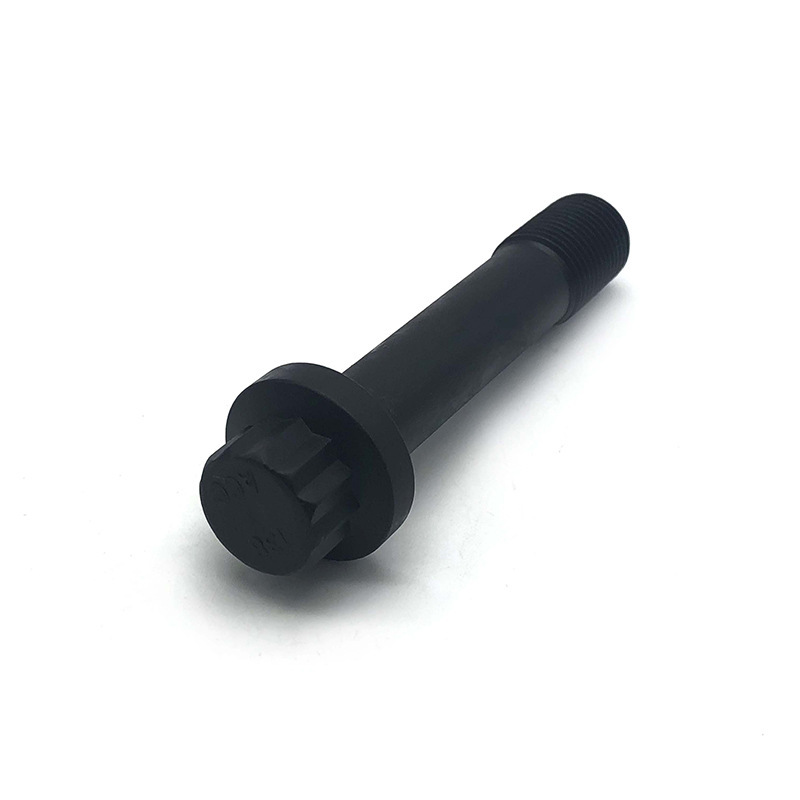

12 pontos karimacsavar

Azonnal rendelje meg a Xiaoguo® 12 pontos karimás csavart ömlesztve. Ez a termék egyedülálló 12 pontos fejkialakítással rendelkezik, és 12,9-es fokozatú ötvözött acélból készült, amely oltási és megeresztési folyamatokon ment keresztül, 1200 MPa-t meghaladó szakítószilárdsággal, amely alkalmas a motor nagy teherbírású részeiben való használatra.

Kérdés küldése

termékleírás

A 12 pontos karimás csavar egy nagy teljesítményű rögzítő, amelynek feje tizenkét sarokkal és megnagyobbított karimás tartófelülettel rendelkezik az alján. A fej formája kettős hatszögletű kialakítást kapott, amely ötvözi a tizenkét pontos meghajtást és az integrált karimás szerkezetet, amelyet kifejezetten a nagy nyomatékra és a vibráció-lazítással szembeni ellenállásra terveztek.

Ezt a 12 pontos karimás csavart általában autóipari sebességváltó rendszerekben, motorblokkokban, repülőgép-hajtóművekben és nagy szilárdságú ipari berendezésekben használják. Ideális megoldás a hagyományos hatlapfejű csavarok és belső hatlapfejű hengerfejű csavarok cseréjére. A tizenkét oldalú meghajtófelület kialakítása lehetővé teszi a gyűrűs villáskulcs vagy a tizenkét oldalú aljzatok használatát, lehetővé téve a 30°-os áthelyezést szűk helyeken a hagyományos hatszögletű fejekhez képest, ami nagyobb beépítési hatékonyságot eredményez.

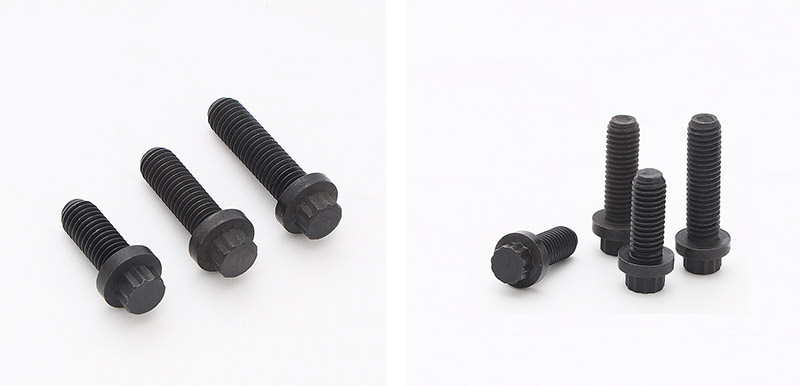

12 Point Flange Screw

Alapvető előny

A 12 pontos karimás csavar alapvető előnyei elsősorban a következő szempontokban mutatkoznak meg:

(1) Tizenkét pontos fejtípus

Több érintkezési felület: A tizenkét pontos fejtípusnak kétszer annyi érintkezési felülete van, mint a hatszögletű fejnek, így nagyobb meghúzási nyomatékot képes ellenállni a fej károsodása nélkül.

A csúszási szög kockázata alacsony: Az erőeloszlás egyenletesebb, így alkalmas nagy előterhelést igénylő alkalmazásokhoz.

(2) Beépített karima

Önálló karimafelület: Nincs szükség további tömítésekre. A karima alján lévő fogazott vagy dombornyomott szerkezet együttműködik a munkadarab felületével, és erős súrlódási erőt hoz létre.

Magas rezgésállóság: Rezgő környezetben is képes fenntartani az előterhelést, alkalmas dinamikus terhelési területekre.

(3) Könnyű telepítés, helyet takarít meg

30°-os elforgatás: A tizenkét pontos fej 30°-kal elforgatható, hogy behelyezze a kulcsba az áthelyezéshez. Ez feleannyi helyet takarít meg a hatszögletű fej 60°-os elforgatásához képest. Korlátozott helyre alkalmas.

(4) Nagy csapágyfelület

A megnövelt karimafelület növeli az érintkezési felületet: hatékonyan eloszlatja a nyomást, és megakadályozza a lágy anyagok, például alumínium és öntöttvas deformálódását.

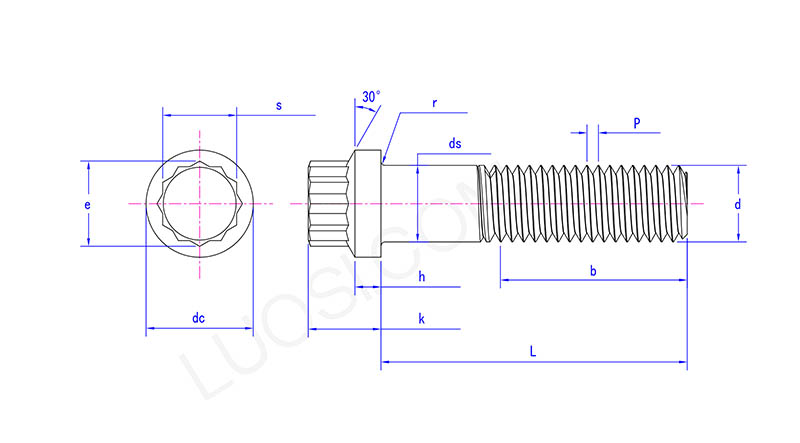

12 Point Flange Screw

Hétfő	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Alternatív hatlapfejű csavarok

A fej külső átmérőjének kompatibilitása: A 12 pontos karimacsavar furatmérete megegyezik a szabványos hatszögletű hengerfejű csavarral, így a furat helyzetének módosítása nélkül közvetlenül cserélhető, ráadásul tartósabb is.

(6) A nagy szilárdságú minőségek teljes választéka

8.8-as, 10.9-es, 12.9-es és A2-70/A4-80-as rozsdamentes acélból készült, minden igényt kielégít, az általános gépektől az extrém nagy terhelésig.

(7) Gazdag korrózióálló megoldások

Különféle felületkezeléseket kínál, például elektro-horganyzást, tűzihorganyzást, Dacromet bevonatot, cink-nikkel ötvözetet és feketítést, alkalmas beltéri, kültéri, tengeri és vegyi környezetre stb.

(8) Alkalmazási területek széles skálája

Gépkocsik (motorok, sebességváltók, alvázak), repülőgépipar (motorvázak, futóművek), szélenergia, bányászat, petrolkémia, hajók, általános gépek stb.
