Kompcsavarok 12 pont

Az M20-as és nagyobb átmérőjű csavarok hosszú szállítási idejének elkerülése érdekében a Xiaoguo® Ferry Bolts 12 point rendszeres M22, M24, M27 és M30 készletekkel van felszerelve. A leghosszabb hossza eléri a 200 mm-t. Ha az ügyfeleknek sürgősen szükségük van rájuk, 48 órán belül tudjuk szállítani, csökkentve a várakozási időt.

Kérdés küldése

termékleírás

Megfelelő használat

A kompcsavarok élettartamának 12 ponttal történő meghosszabbítása érdekében a megfelelő használat hatékonyan megelőzheti a termékek egyes veszteségeit. Kérjük, olvassa el az alábbi tartalmat, és használja a termékeket az előírásoknak megfelelően.

(1) Menetes furatok előkészítése

Tisztítsa meg a meneteket: Telepítés előtt távolítsa el a menetfuratokból az olajfoltokat, vasreszeléket, régi menetragasztót, rozsdát stb.

A nyílás sarkának lekerekítése: Ügyeljen arra, hogy a kompcsavarok 12 pontjának peremfelülete tökéletesen egy vonalban legyen a munkadarab síkjával, elkerülve a hézagokat.

Menetfuratmélység: Acél alkatrészeknél a bekötési mélységnek legalább a menet átmérőjének 1-szeresének kell lennie; lágy anyagok, például öntöttvas és alumíniumötvözetek esetében az átmérőnek legalább 1,5-2-szeresnek kell lennie.

(2) Használja a megfelelő eszközöket

12 pontos dugós vagy 12 pontos csillagkulcsot kell használni. Szigorúan tilos hatlapfejű dugaszolóaljzatot vagy villáskulcsot használni.

Győződjön meg arról, hogy a foglalat mérete pontosan megegyezik a csavarfej szemközti élének méretével (például M10 esetén használjon 12 mm-es, 12 pontos aljzatot).

(3) Használjon nyomatékkulcsot a lépésről lépésre történő meghúzáshoz

Húzza meg a standard ajánlott nyomatékértéknek megfelelően (lásd a 12,9-es fokozatú szárazmenetes referencianyomatékot):

Specifikáció	Javasolt nyomaték (N·m)	Specifikáció	Javasolt nyomaték (N·m)
M6	12-15	5/16"	20-25
M8	28-32	3/8"	40-45
M10	55-65	7/16"	60-70
M12	95-110	1/2"	100-120
M14	150-170	9/16"	140-160
M16	230-260	5/8"	190-220

(4) Használjon alátéteket (ha szükséges)

A Ferry Bolts 12 point karimás felülettel rendelkezik, és általában nem igényel alátétet. Ha azonban a beépítési felület nem sík, egy acél lapos alátétet lehet hozzáadni annak biztosítására, hogy a karima felülete teljesen érintkezzen. (Az alátét vastagsága nem haladhatja meg az 1 mm-t.)

(5) Harapásgátló kezelés (rozsdamentes acélból)

A rozsdamentes acél anyag hajlamos a gallingra, ha nagy sebességgel vagy nagy nyomatékkal meghúzzák. Beépítés előtt a menetekre tapadásgátló szert kell felvinni.

Ferry Bolts 12 Points

Különleges anyagtárolási követelmények

A Ferry Bolts 12 pont speciális anyaghoz a következő információkat is összefoglaltuk, remélve, hogy segítségedre lehetünk.

(1) Rozsdamentes acél: Ne keverje szénacél termékekkel. A tárolóhelyet tisztán és vasreszeléktől mentesen kell tartani.

(2) Titánötvözet: Kerülje a klórral, fluorral és más halogénekkel való érintkezést; ne érintkezzen közvetlenül rozsdamentes acéllal az elektrokémiai korrózió elkerülése érdekében.

(3) Alumíniumötvözet: Kerülje az erős savakkal és erős lúgokkal való érintkezést; az eloxált felületű termékeket védeni kell a karcolásoktól.

(4) Sárgaréz: Kerülje az ammóniagázzal való érintkezést (amely hajlamos feszültségkorróziós repedéseket okozni).

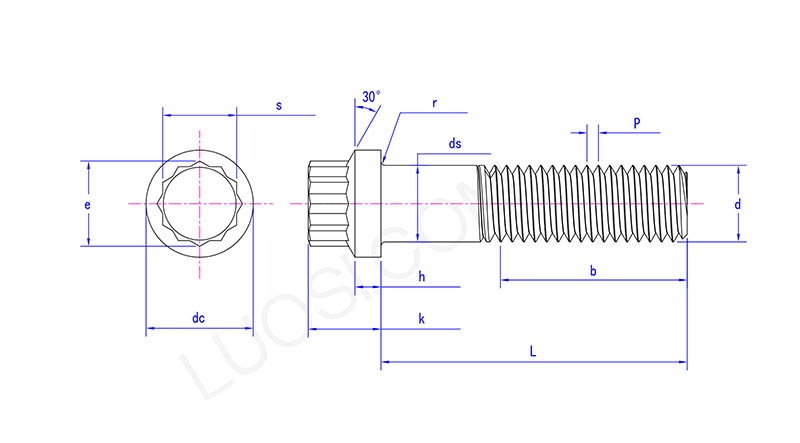

Ferry Bolts 12 Points

Hétfő	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
