12 hornyos karima csavar

A Xiaoguo® 12 bordás karimás csavarja 12 pontos fejjel rendelkezik, amely tökéletesen illeszkedik a gyűrűs kulcshoz. Még zárt térben is működtethető. A hatszögletű fejhez képest a működési tér 50%-kal csökken. Jöjjön el és érdeklődjön a mintaárról, hogy megtapasztalhassa a gyors telepítést.

Kérdés küldése

termékleírás

Bevezetés az anyagokba

A 12 bordás karimás csavar anyagválasztéka nagyon változatos, főként négy kategóriába sorolható: szénacél, ötvözött acél, rozsdamentes acél és speciális ötvözetek. Az anyagválasztás a szilárdságra, a korrózióállóságra, az üzemi hőmérsékletre és a költségekre vonatkozó speciális követelményektől függ.

(1) Szénacél

A szénacél a legszélesebb körben használt és költséghatékony megoldás. Különféle hőkezelési eljárásokkal (kioltás + temperálás) különböző szilárdsági fokozatok érhetők el 4,8 és 12,9 között, hogy megfeleljenek a különböző terhelési követelményeknek. Alkalmas általános iparhoz, autóipari szerkezetekhez, építőiparhoz és általános gépekhez.

(2) Ötvözött acél

A szénacélhoz króm, molibdén és nikkel hozzáadásával, majd precíz hőkezeléssel az acél mechanikai tulajdonságai jelentősen javíthatók. Rendkívül nagy a szilárdsága, kiváló kifáradás- és ütésállósági tulajdonságokkal rendelkezik. Az ötvözött acélból készült 12 bordás karimás csavart széles körben használják autóipari felfüggesztési rendszerekben, motorbelsőkben, szélturbina toronycsavarjaiban és nehéz építőipari gépekben.

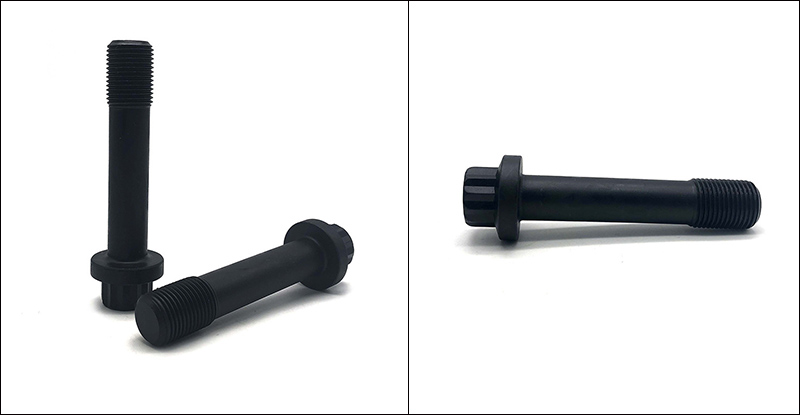

12 Spline Flange Screw

(3) Rozsdamentes acél

A rozsdamentes acél fő előnye a benne rejlő korrózióállóság. Közülük a 304 (A2) a leggyakoribb típus, és alkalmas élelmiszer-feldolgozásra és általános kültéri környezetre; míg a 316 (A4) speciálisan molibdén hozzáadásával lett megtervezve, így a 12 bordás karimás csavar különösen alkalmas magas sótartalmú környezetben és erősen korrozív környezetekben, például óceánban, tengerparti területeken vagy vegyi üzemekben stb.

(4) Különleges ötvözet

A speciális ötvözetanyagok közé tartozik a Chrome-Moly, a Ti, a magas hőmérsékletnek ellenálló ötvözetek, az alumíniumötvözetek, a sárgaréz stb. Úgy tervezték őket, hogy megfeleljenek a vevők specifikus teljesítménykövetelményeinek, mint például a magas hőmérsékleti ellenállás, könnyű súly, vezetőképesség és nem mágnesesség. Főleg speciális ipari területekre, mint a repülőgépipar, a versenyzés, az orvostudomány, a petrolkémia és az elektromosság.

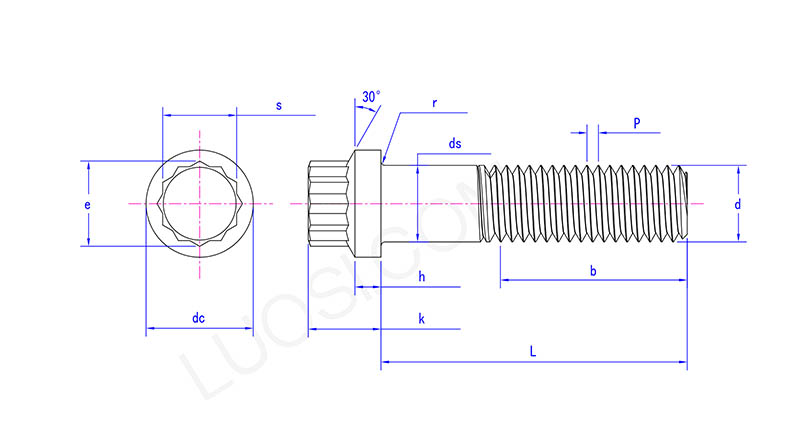

12 Spline Flange Screw

Hétfő	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Teljesítményfokozat és szakítószilárdság

A teljesítményfokozat a magindikátor, amely meghatározza a 12 ferdekarimás csavar szilárdságát. A közös teljesítményfokozatok és a hozzájuk tartozó szakítószilárdságok a következők:

(1) 8,8 fokozat: A minimális szakítószilárdság körülbelül 800 MPa (körülbelül 116 000 psi), amely a közepes-nagy szilárdsági tartományba esik, és a legszélesebb körben használt.

(2) 10,9 fokozat: A minimális szakítószilárdság körülbelül 1000 MPa (körülbelül 145 000 psi), amely nagy szilárdságú csatlakozásokat igénylő forgatókönyvekhez alkalmas.

(3) 12,9 fokozat: A minimális szakítószilárdság körülbelül 1220 MPa (körülbelül 177 000 psi), ami az egyik legmagasabb szilárdsági szint az ötvözött acélok között.

(4) Mandarin 5. fokozat: A szakítószilárdság körülbelül 120 000 psi, ami megfelel a metrikus 8,8 fokozatnak.

(5) American Standard Grade 8: A szakítószilárdság körülbelül 150 000 psi, ami megfelel a metrikus 10,9 fokozatnak.
