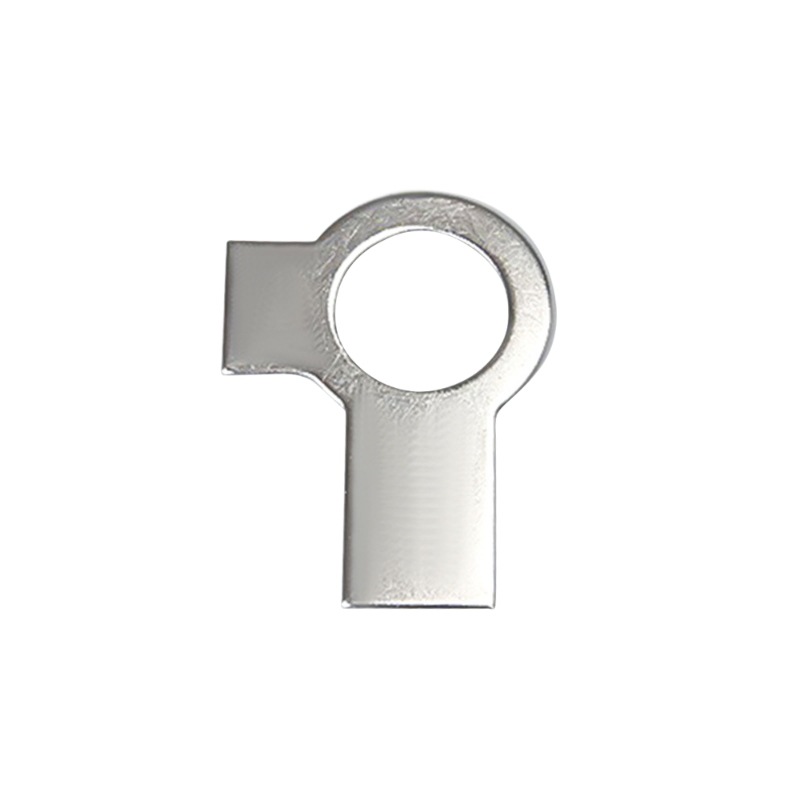

Fekete acél füles alátétek hosszú füllel és szárnnyal

A Xiaoguo® gyár által gyártott fekete acél hosszú füles és szárnyas alátétek egyszerű szerkezetűek, könnyen kezelhetők és használhatók. A telepítés során csak egy szokásos csavarkulcsra van szükség, és nincs szükség további szerszámokra.

Kérdés küldése

termékleírás

A hosszú füllel és szárnyas fekete acél füles alátétek felszerelése négy egyszerű lépésből áll. Kérjük, kövesse az alábbi műveletsort a biztonságos zárhatás biztosítása érdekében.

【1】Eszköz

Csavarkulcs (anyák vagy csavarok meghúzására szolgál)

Hegyes orrú vagy lapos fogó (a fülrészek hajlítására szolgál)

(Opcionális) Kalapács + Phillips csavarhúzó (vastagabb alátétekhez)

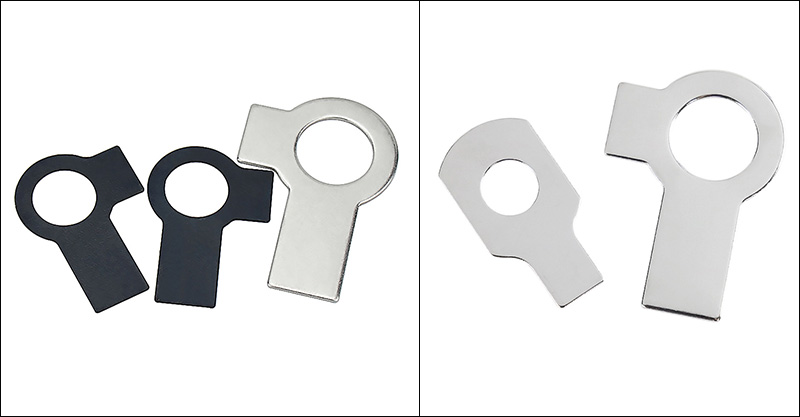

Black Steel Tab Washers With Long Tab and Wing

【2】Telepítési lépések

(1) Szerelje fel az alátétet

Vezesse át a csavart a munkadarab furatán. Helyezze a hosszú füllel és szárnyas fekete acél fül alátéteket a csavarra úgy, hogy a hosszú fül és a rövid fül is kifelé nézzen. Győződjön meg arról, hogy az alátét simán fekszik a felületen. Csavarja fel kézzel az anyát, még ne húzza meg teljesen.

(2) Húzza meg az anyát

Csavarkulccsal rögzítse az anyát, amíg el nem éri a szükséges nyomatékot.

(3) Hajlítsa meg a rövid fület

Fogja meg a rövid fület fogóval, és hajtsa felfelé. Hajlítsa szorosan az anya egyik lapos felületéhez.

(4) Hajlítsa meg a hosszú fület

Fogóval hajlítsa le vagy oldalra a hosszú fület. Hajtsa be az alkatrész hornyába, vagy hajlítsa erősen az alkatrész széléhez.

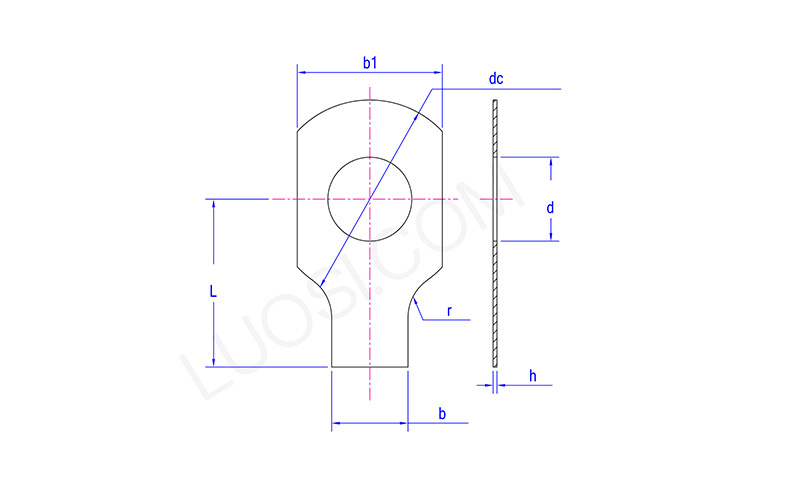

Black Steel Tab Washers With Long Tab and Wing

Hétfő	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】 Telepítési ellenőrzés

A rövid fülek szorosan az anya síkjához vannak rögzítve, megakadályozva az anya elfordulását.

A hosszú fülek szilárdan rögzítve vannak, és a hosszú füllel és szárnyas fekete acél füles alátétek nem tudnak elfordulni a munkadarabhoz képest.

Mindkét fülrészen nincs repedés, és nincs túlzott hajlítás vagy sérülés.

【4】 Megjegyzések a figyelemért

(1) Egyszer használatos: A beszerelés után a fülrészek tartósan meg vannak hajlítva. Eltávolításkor kalapáccsal vagy vágással ki kell egyenesíteni őket. A hosszú füllel és szárnyas fekete acél füles alátétek nem használhatók fel újra.

(2) Ne hajlítsa túl: Az ismételt hajlítás vagy túlzott hajlítási szögek a fülhallgató gyökerének eltörését okozhatják, elveszítve rögzítő funkcióját.

(3) Ne értse félre: a rövid fülek mindig felfelé, a hosszú fülek pedig lefelé mutassanak.
