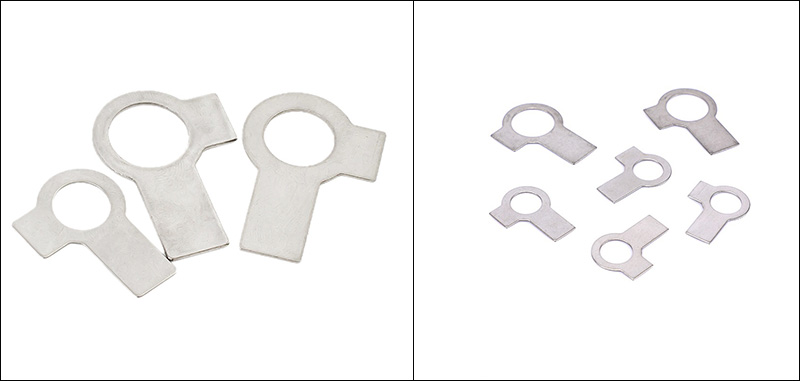

DIN 463 füles alátétek hosszú füllel és szárnnyal

A DIN 463 szabványú, hosszú füllel és szárnyas alátétekkel az anyagválasztás közvetlenül befolyásolja a teljesítményt és az alkalmazható környezetet. A leggyakrabban használt anyagok a szénacél és a rozsdamentes acél, és néha más speciális anyagokat is használnak, mint például a sárgaréz.

(1) Szénacél

Nagy szilárdságú és alacsony költségű, ez a fő választás az ipari alkalmazásokban.

Széles körben alkalmazzák általános ipari területeken, ahol nagy szilárdságra van szükség, a költségek érzékenyek, és a környezeti korrozivitás nem erős.

(2) Rozsdamentes acél

A rozsdamentes acél DIN 463 szabványú, hosszú füllel és szárnyas alátétek rendkívül jó rozsdaálló tulajdonságokkal rendelkeznek.

Kiváló korrózióállósággal rendelkezik, és kiválóan alkalmas nedves vagy kémiailag korrozív környezetre. Emellett magas hőmérsékleten és alacsony hőmérsékleten is ellenálló tulajdonságokkal rendelkezik.

Alkalmazási forgatókönyv: Általában élelmiszer-feldolgozásban, orvosi eszközökben, tengeri iparban, vegyi üzemekben és más olyan iparágakban használják, ahol szigorú követelmények vonatkoznak a rozsdamegelőzésre.

(3) Egyéb anyagok

Sárgaréz: bronz anyagú DIN 463 szabványú, hosszú füllel és szárnyas alátétekkel főleg olyan speciális helyzetekben használatosak, ahol nem mágneses tulajdonságokra vagy specifikus vezetőképességre van szükség.

Anyagválasztási javaslatok

A gyakorlati használat során a DIN 463 hosszú füllel és szárnyú füles alátétek anyagának a használati környezethez való hozzáigazítása döntő lépés a termék hosszú távú stabil működésének eléréséhez.

(1) Általános beltéri ipari környezet: Fókuszban a költségkontroll, opcionális szénacél horganyozással

(2) Keményen korrozív környezet: Válasszon rozsdamentes acélt.

(3) Megjelenési követelmények vagy különleges alkalmakkor: Opcionális fekete-oxid bevonat szénacélon vagy rozsdamentes acélon. Ha nem mágneses vagy vezető tulajdonságokra van szükség, sárgaréz anyag választható.

(4) Nincsenek rozsdamegelőzési követelmények: Ha egyáltalán nem aggódik a rozsda miatt, a bevonat nélküli szénacél a legalacsonyabb költségű lehetőség.

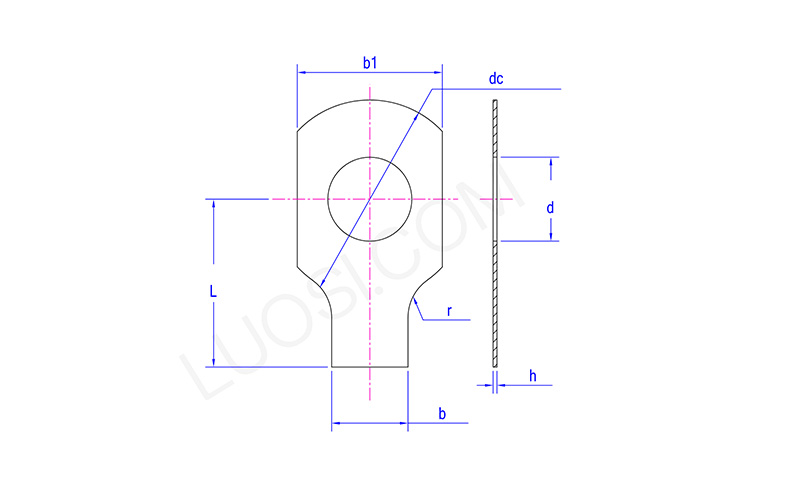

Hétfő	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
