Fülalátét hosszú füllel és szárnyakkal

A Xiaoguo® gyár által gyártott hosszú füllel és szárnyakkal ellátott füles alátétek rendkívül nagy megbízhatósággal rendelkeznek a kilazulásgátló funkció tekintetében. Folyamatos vibráció és ütési körülmények között is megőrzik a jó reteszelési állapotot.

Kérdés küldése

termékleírás

A hosszú füllel és szárnyakkal ellátott füles alátétek működési elve a súrlódás vagy rugalmasság helyett a tisztán mechanikus reteszelésen alapul. A magmechanizmus célja a két füldarab meghajlítása, ezáltal fizikailag megakadályozva az anya (vagy csavarfej) elfordulását a munkadarabhoz képest.

【1】 Konkrét munkafolyamat

(1) Normál telepítés, fülfülekkel fenntartva

Helyezze a hosszú füllel és szárnyakkal ellátott füles alátéteket a csavarra, majd húzza meg az anyát. Ezen a ponton mindkét fül füle egyenes marad, és nem hajlították meg.

(2) Hajlítsa meg a rövid füleket, és rögzítse az anyákat

Fogóval hajlítsa felfelé a rövid füleket, hogy szorosan tapadjanak az anya egyik oldalához. A rövid füleknek az anya síkjához kell támaszkodniuk, hogy megakadályozzák az anya elfordulását.

(3) Hajlítsa meg a hosszú füleket, és rögzítse a füles alátéteket hosszú füllel és szárnyakkal

Hajlítsa lefelé vagy oldalra a hosszú füleket, hogy megfoghassák a munkadarab szélét, beilleszkedjenek a munkadarabon lévő nyílásokba, vagy a rögzített kiemelkedéshez támaszkodjanak.

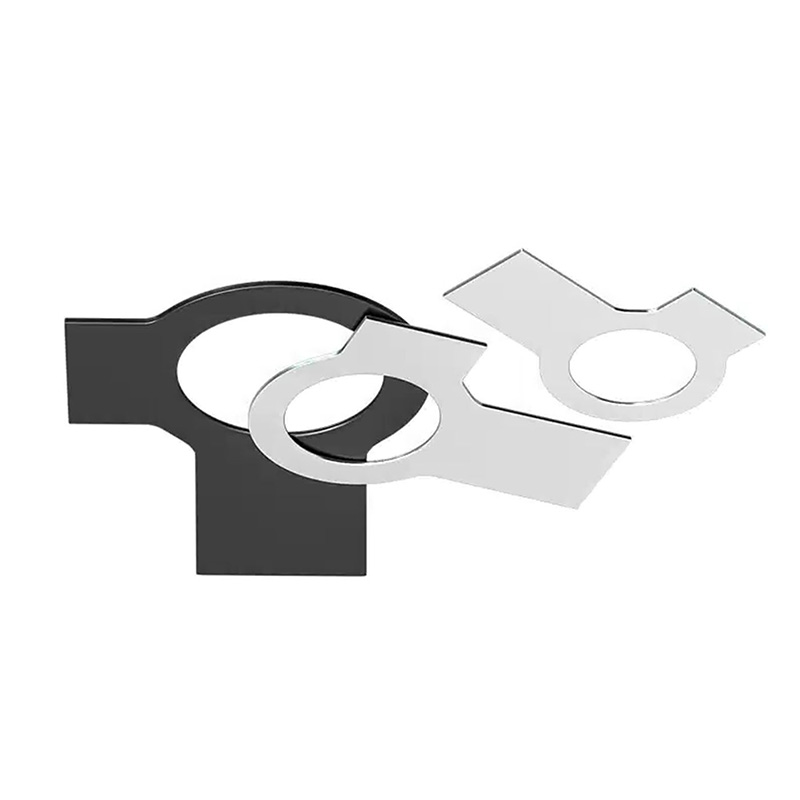

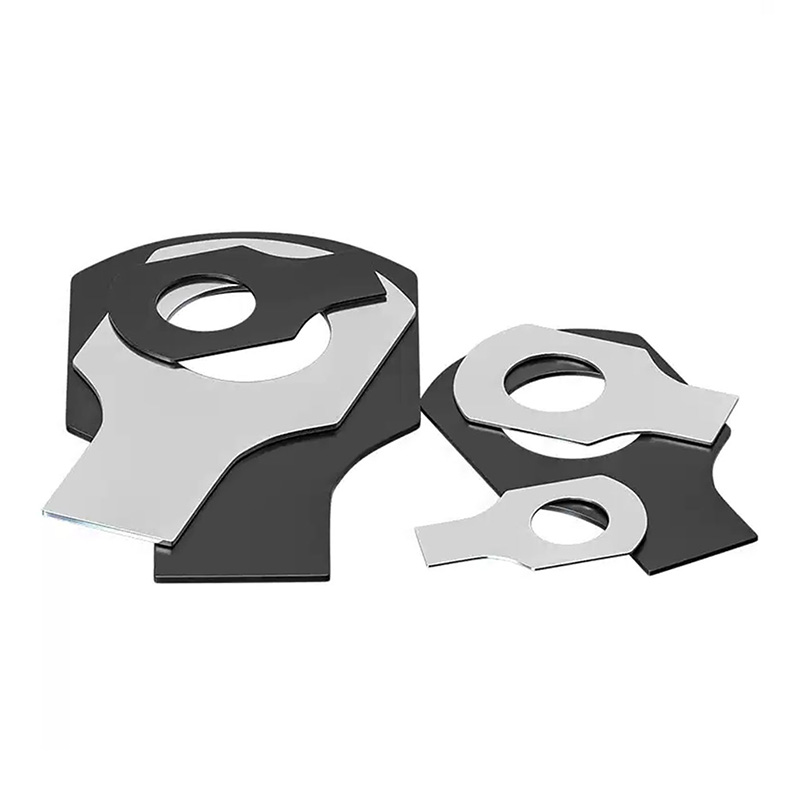

Tab Washers With Long Tab And Wings

【2】Végső hatás meghatározása

Hosszú fül rögzítette az alátétet a munkadarabhoz, biztosítva, hogy az alátét ne tudjon elfordulni.

A rövid fülek rögzítik az anyát és az alátétet, és az anya sem tud forogni.

Mivel az alátét és az anya között nem fordulhat elő relatív mozgás, a csavarkötés teljesen reteszelődik.

【3】 A különbség a súrlódás alapú lazulásgátló mechanizmusoktól

Súrlódási zár: Ellenállás létrehozásával megakadályozza a forgást. A vibráció legyőzheti ezt az ellenállást és kilazulást okozhat.

Fülalátétek hosszú füllel és szárnyakkal: Közvetlen fizikai interferencia révén, amíg a fülrész nincs meghajolva vagy sérült, az anya egyáltalán nem fog forogni. Ezt a zárszerkezetet nem befolyásolja a vibráció, a kenés vagy a hőmérséklet változása.

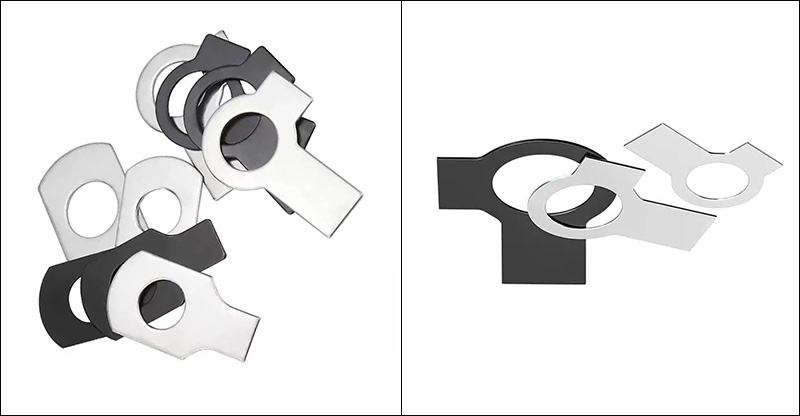

Tab Washers With Long Tab And Wings

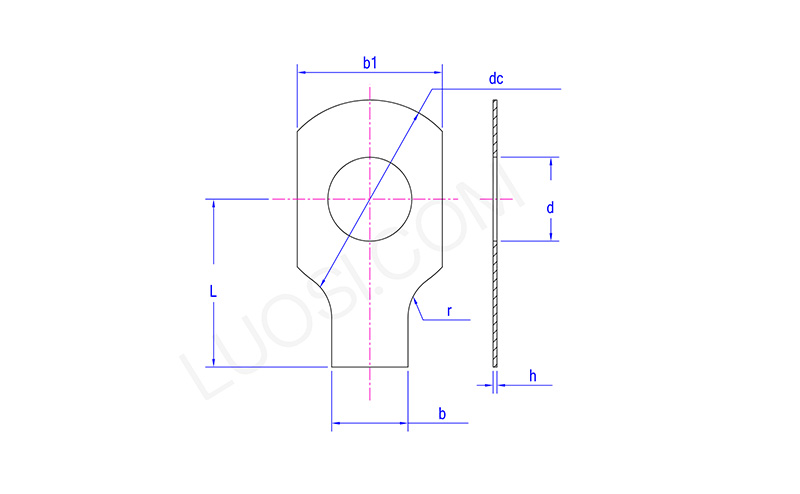

Hétfő	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
