Fülalátét hosszú és rövid füllel

A Xiaoguo® gyár által gyártott hosszú és rövid füles alátétek mechanikusan vannak reteszelve, nem pedig súrlódás miatt. A mechanikus reteszelés alapvetően megakadályozza az elfordulást, és a reteszelő hatás nagyon szembetűnő.

Kérdés küldése

termékleírás

A DIN 463 mechanikus zárógyűrűnek megfelelő hosszú és rövid füles Tab alátétek egy darabból álló, tisztán mechanikus reteszelő kilazulásgátló gyűrű. Egyetlen fröccsöntési eljárással alakítják ki, egy hosszú és egy rövid fülrészből áll, és a két fülrész körülbelül 90°-os szöget zár be. Hatszögletű csavarokhoz / anyákhoz használják, az egy hosszú és egy rövid fülhallgató hajlításával lazulásgátló hatást biztosítanak, és alkalmas nagy vibrációra, dinamikus terhelésre, valamint hőtágulási és összehúzódási körülményekre. Ez a szerkezet teljesen megakadályozza az anya vagy csavar relatív elfordulását, megbízható mechanikus reteszelést biztosítva.

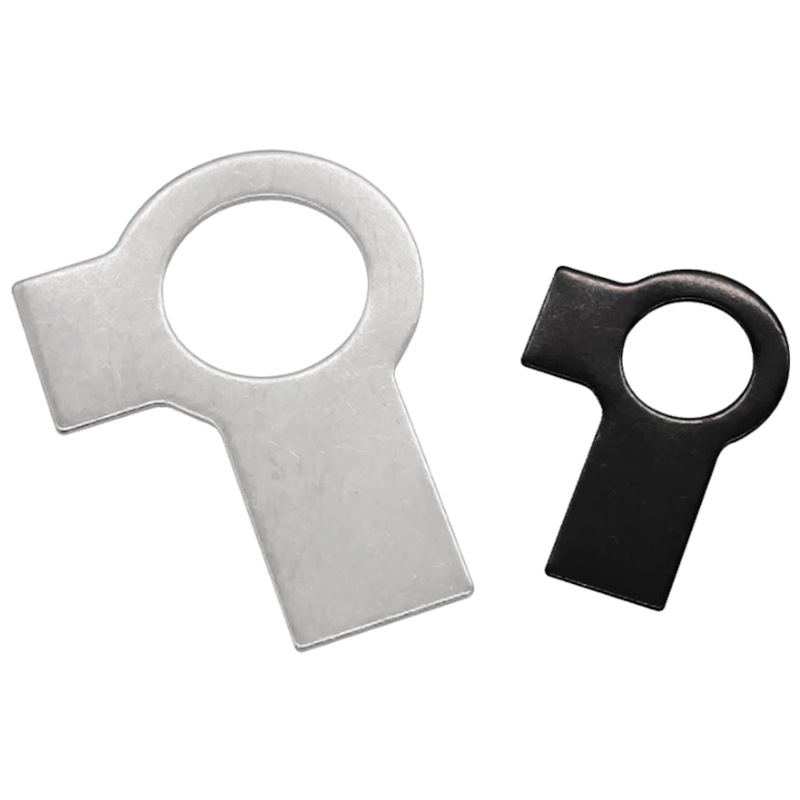

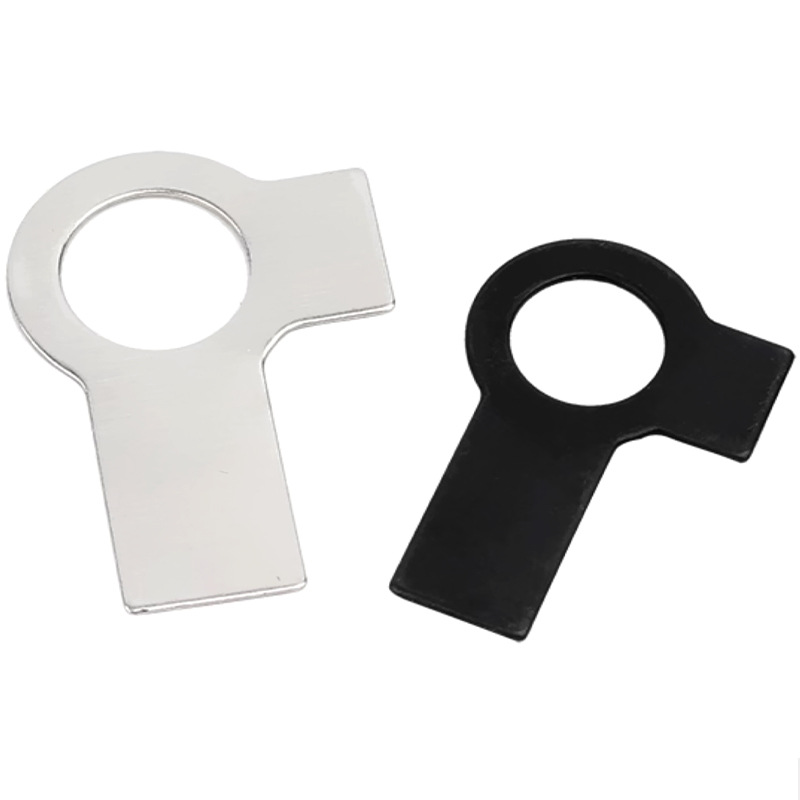

< style="text-align:center;"> Tab Washers With Long And Short Tab

Szerkezeti jellemzők

A hosszú és rövid füllel rendelkező Tab alátétek szerkezeti jellemzői a következők:

(1) Integrált bélyegzőléc

Az egész hosszú és rövid füllel rendelkező Tab alátét egyetlen fémlemezből készül a hidegsajtolási eljárással. Nincs hegesztés vagy további alkatrészek, ami egyszerű szerkezetet, nagy szilárdságot és alacsony költséget eredményez.

(2) Duplafülű kialakítás (egy hosszú és egy rövid)

A hosszú és rövid füles füles alátétek fő teste kör alakú, és két fülrész nyúlik ki a külső él mentén:

Rövid fül: Rövid hosszúságú

Hosszú fül: Hosszabb

A két fülrész körülbelül 90 fokos szöget zár be egymással.

(3) A fülhallgató tövében feszültségoldó szerkezet található.

A fülhallgató és a kör alakú test csatlakozási pontján a lekerekített sarkok vagy enyhe szélességi összehúzódások csökkentik a hajlítás során fellépő feszültségkoncentrációt, és megakadályozzák a füldarab törését.

(4) Hengeres test

A test vastagsága egyenletes. A testen nincsenek fogak vagy ferde felületek, a felület általában sima.

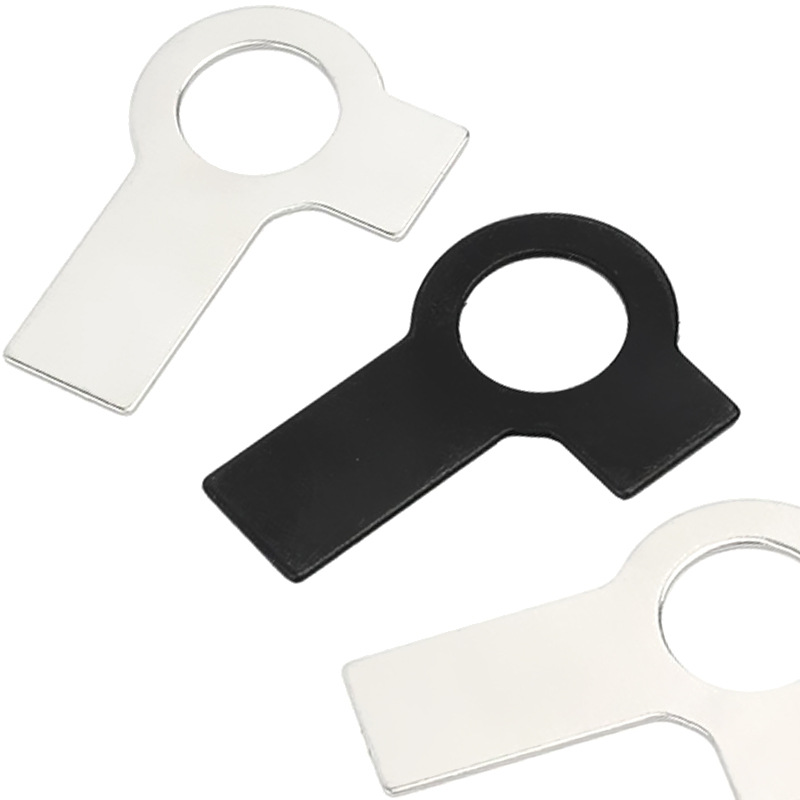

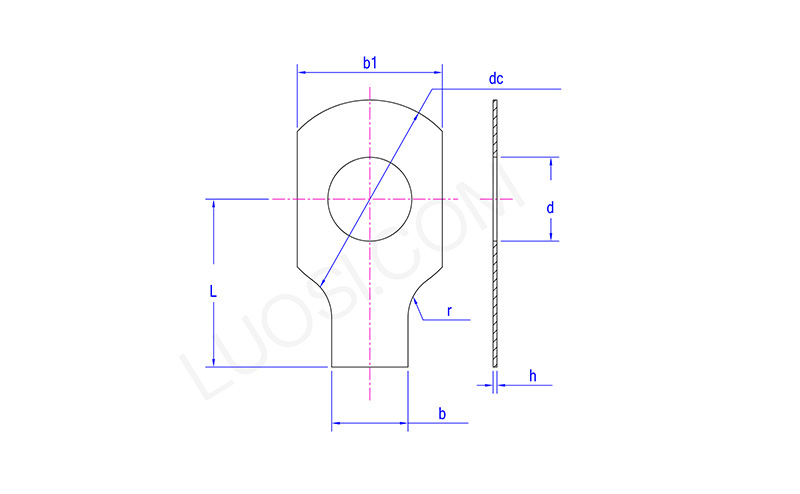

< style="text-align:center;"> Tab Washers With Long And Short Tab

Hétfő	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
