Csípős kerek huzalrögzítő gyűrűk

Az alábbiakban bemutatjuk a Circlip Round Wire Snap Rings működési elvét.

1.Strukturális Alapítvány

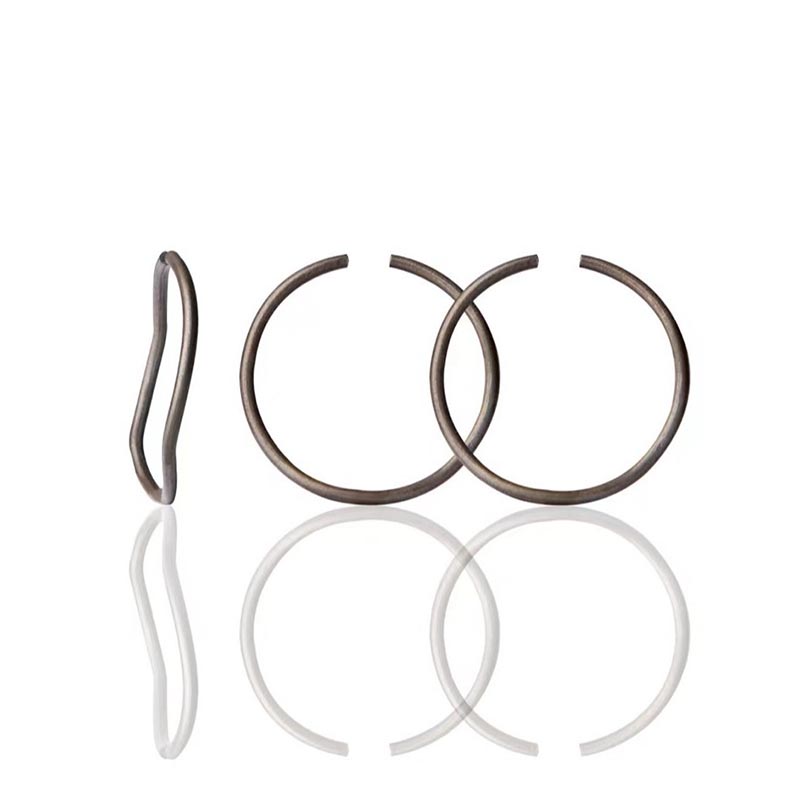

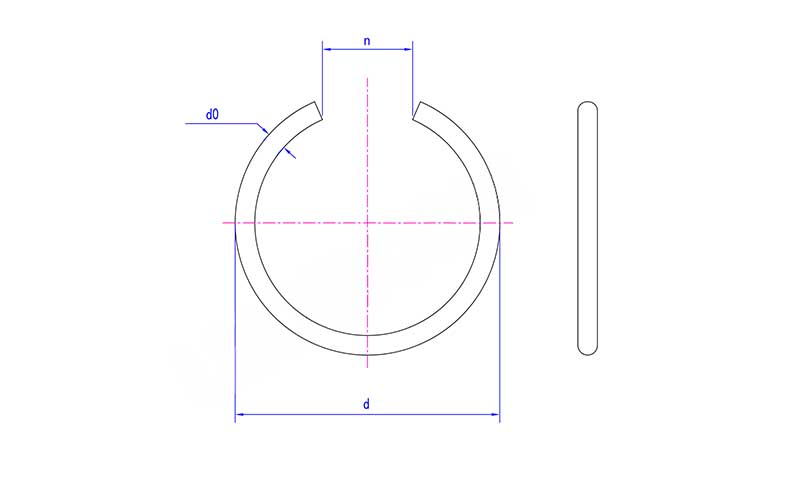

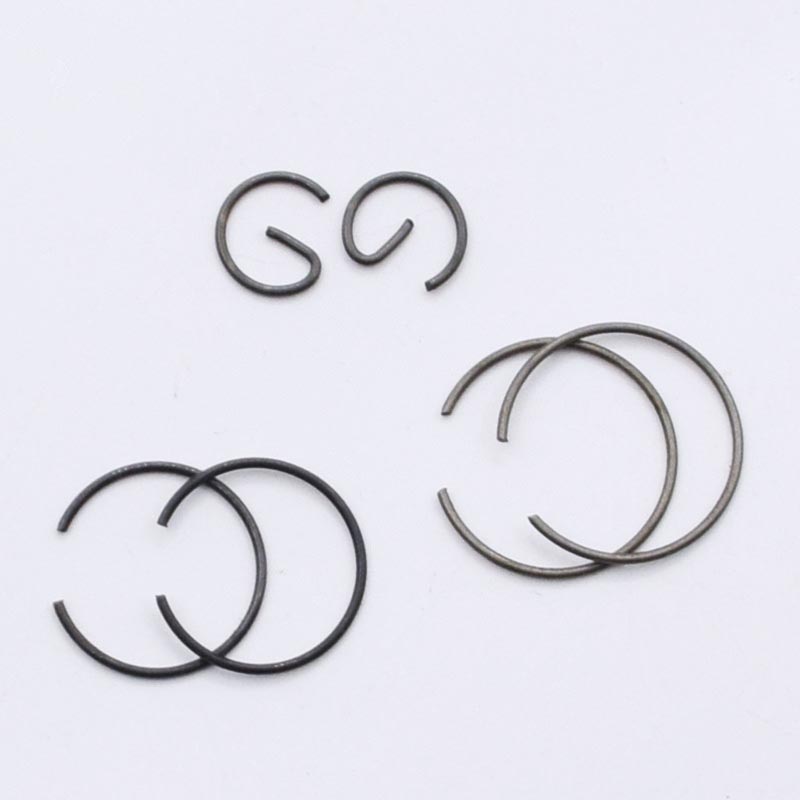

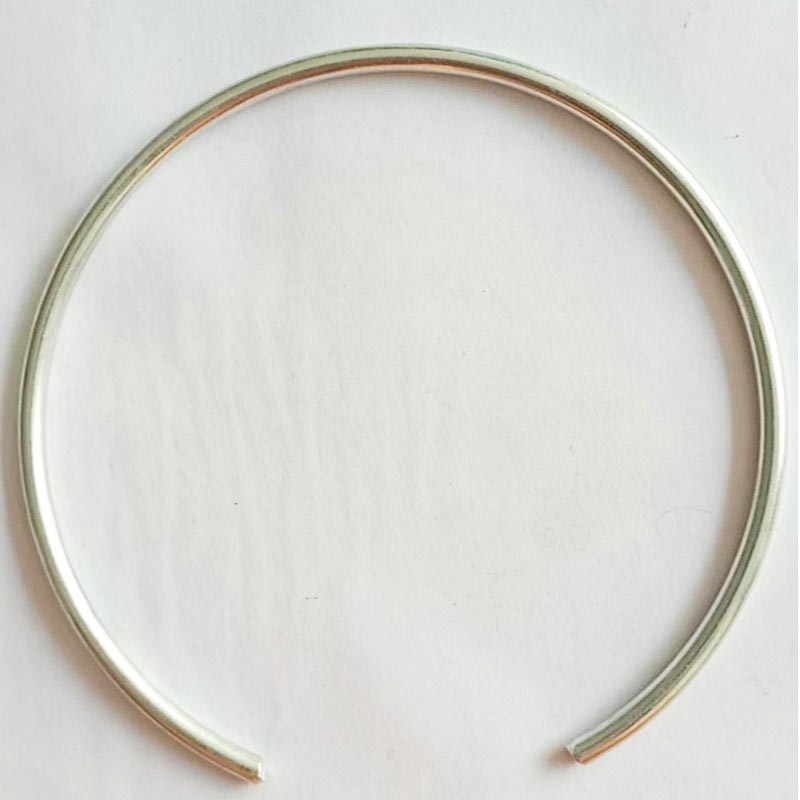

A Circlip Round Wire Snap Rings úgy van kialakítva, hogy egy kerek keresztmetszetű rugós acélhuzalt egy kör alakú, nyílással rendelkező gyűrűvé tekernek.

Szabad állapotban külső átmérője valamivel nagyobb, mint a cél beépítési furat átmérője. Mivel a keresztmetszete kör alakú, az egész gyűrűnek nincsenek éles szélei, így nem karcolja meg a lyuk falát vagy az illeszkedő részeket beszerelés vagy használat során.

2. Telepítési folyamat

Borogatás

Használja a fogófogót a nyílás mindkét végéhez, és erővel szorítsa össze a fogót. Ezen a ponton a Circlip Round Wire Snap Rings sugárirányban összenyomódik, külső átmérője kisebb lesz, és egy kör alakú gyűrűvé alakul, amely kisebb, mint a beépítési furat átmérője.

Helyezze be a lyukba

Összenyomott állapotban helyezze be a rögzítőgyűrűt egészben a furatba, és tolja az előre megmunkált körkörös horony helyzetbe.

Kiadás

Oldja ki a rögzítőbilincset. A rögzítőgyűrű elveszíti a külső erőkényszert, és a tárolt rugalmas potenciálenergiájára támaszkodva kifelé tágul.

Mivel a külső átmérő szabad állapotban nagyobb, mint a furat átmérője, a rögzítőgyűrű szorosan illeszkedik a horony aljába, és nem húzható ki a furatból.

A pozicionálás befejezése

Miután a rögzítőgyűrűt behelyezték a horonyba, egy sima, gyűrű alakú lépcsőfelület alakul ki a furat belsejében. A pozicionálandó alkatrészt szorosan ehhez a lépcsőhöz kell rögzíteni, ezáltal a furaton belül egy bizonyos tengelyirányú helyzetre korlátozódik, és nem tud kifelé csúszni.

3. Az alapvető működési elvek lebontása

Szabad állapot: Külső átmérő > Furatátmérő, közvetlenül a furatba nem illeszthető

Összenyomott állapot: Külső átmérő < Furatátmérő (rugalmas deformációt használva), a reteszelő rugó erőt fejt ki, az átmérő csökken

Behelyezés a nyílásba: Tartsa meg a tömörített állapotot, és küldje el a horony pozícióba

Kioldás után, üzemállapot: A külső átmérő helyreáll > A furat átmérője (a horony fala korlátozza), a rugalmas helyreállító erő radiális nyomássá alakul, aminek következtében a körgyűrűs huzalrögzítő gyűrűk szorosan hozzátapadnak a horony aljához
