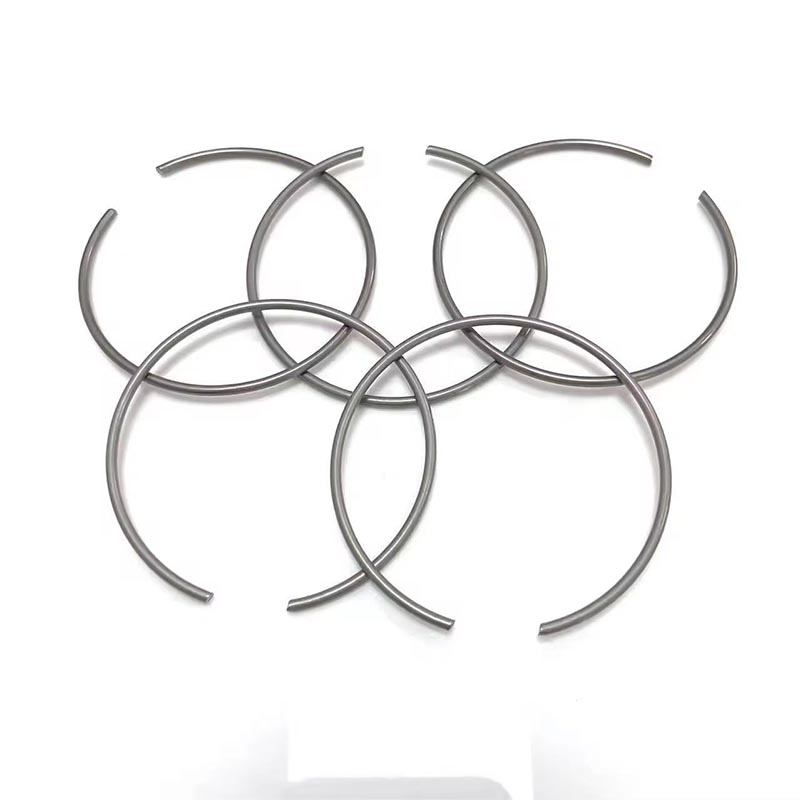

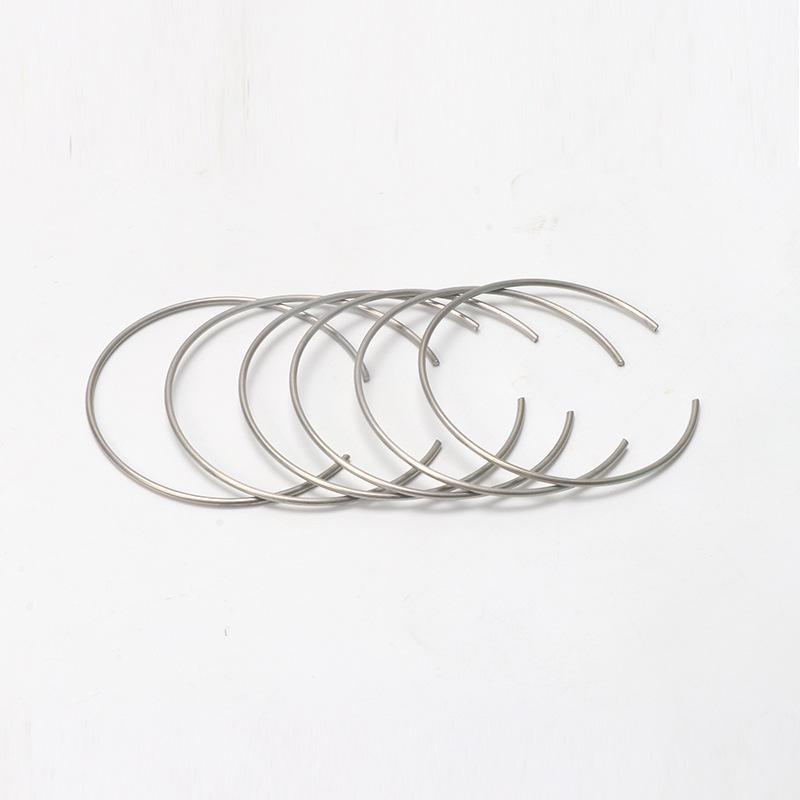

Kerek drót C kapcsok belső rögzítő gyűrűk

Ez a Round Wire C Clips belső rögzítőgyűrűk telepítési útmutatója, amelyet összefoglaltunk. A mérnöki technikusok és a helyszíni üzemeltetők referenciaként szolgálnak.

1.Beépítés előtti ellenőrzés

A körhuzal C klipek belső rögzítőgyűrűit a furat belsejében lévő előre megmunkált körkörös horonyba kell beszerelni. A horony mérete közvetlenül meghatározza a szorítógyűrű tengelyirányú teherbírását és élettartamát.

A horony éleinek lesarkítottnak vagy lekerekítettnek kell lenniük, a horony mélysége, szélessége és alsó sarok sugara meg kell, hogy feleljen a szabványoknak.

2.Válassza ki a megfelelő eszközt

A belső gyűrűs fogót kell használni.

A pofák átmérőjének meg kell egyeznie a biztosítógyűrű furatával, és a pofáknak szorosan illeszkedniük kell anélkül, hogy túl lazák vagy túl szorosak lennének.

3.Részletes telepítési útmutató

 Viseljen védőszemüveget.

Tolja be a fogó hegyét egészen a gyűrű két fülnyílásába. Győződjön meg róla, hogy jól ülnek, hogy ne csússzanak ki.

 Nyomja össze a fogantyúkat a gyűrű összenyomásához, amíg a külső átmérője kisebb lesz, mint a lyuk.

 Tartsa összenyomva. Csúsztassa a gyűrűt a lyukba, és húzza le a horonyba. Finoman végezze el, hogy a gyűrű ne dőljön meg vagy leváljon.

Lassan engedje el a bilincs fogantyúját, hogy a rögzítőgyűrű természetesen kinyíljon a horonyba.

Távolítsa el a rögzítő fogót, és ellenőrizze a körhuzal C klipek belső rögzítőgyűrűinek beszerelési minőségét.

Megjegyzések a figyelemért

1. Mindig viseljen védőszemüveget.

A Round Wire C Clips belső rögzítőgyűrűk nagy sebességgel akár több métert is ki tudnak repülni.

2. Ne használja a hajlított bilincseket.

Ha a bilincs eltorzult, túl nagy vagy kicsi a nyílása, vagy nyilvánvaló horpadások vannak rajta, el kell dobni és ki kell cserélni egy újra.

3. Ügyeljen a telepítési irányra

Néhány C-alakú bilincs éles szélekkel és sima élekkel rendelkezik. Az éles éleknek az axiális tolóerő alkalmazásának irányába kell nézniük, míg a sima éleknek a furat alja felé kell nézniük. Az irányt a telepítés előtt meg kell erősíteni.

4. A beszerelés előtt tisztítsa meg a hornyot

Az olaj, a vasreszelék és a rozsda megakadályozza, hogy a rögzítőgyűrű teljesen behatoljon a horonyba

5.Győződjön meg arról, hogy a nyílás mérete megegyezik a horony méreteivel.

6. Használja a megfelelő típusú fogót

A kerek huzal C klipek belső rögzítőgyűrűit a furatokhoz lyukat rögzítő gyűrűfogóval kell meghúzni; semmilyen más eszköz nem használható helyettesítőként.
