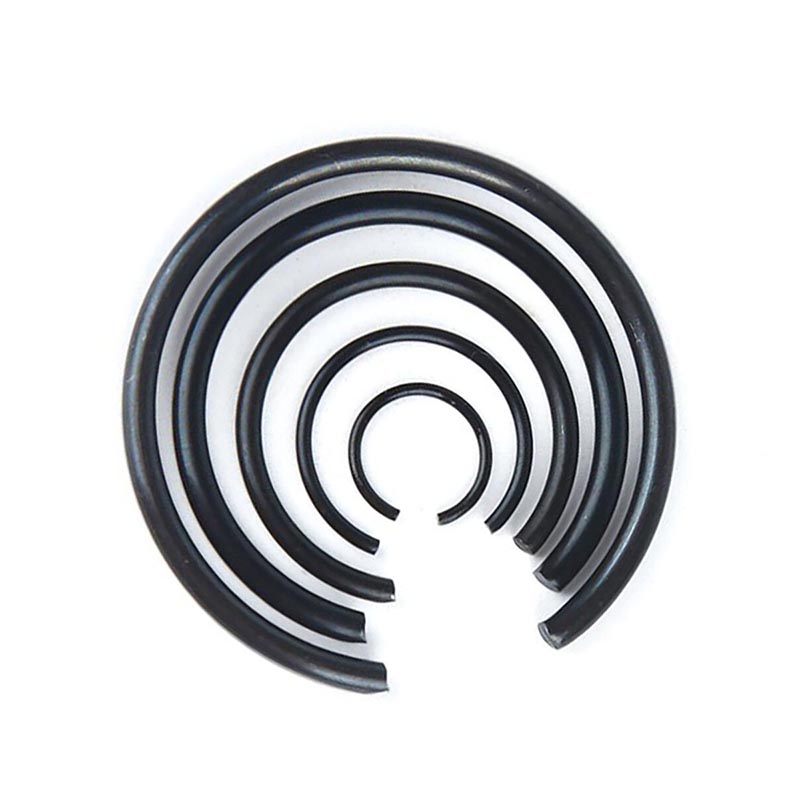

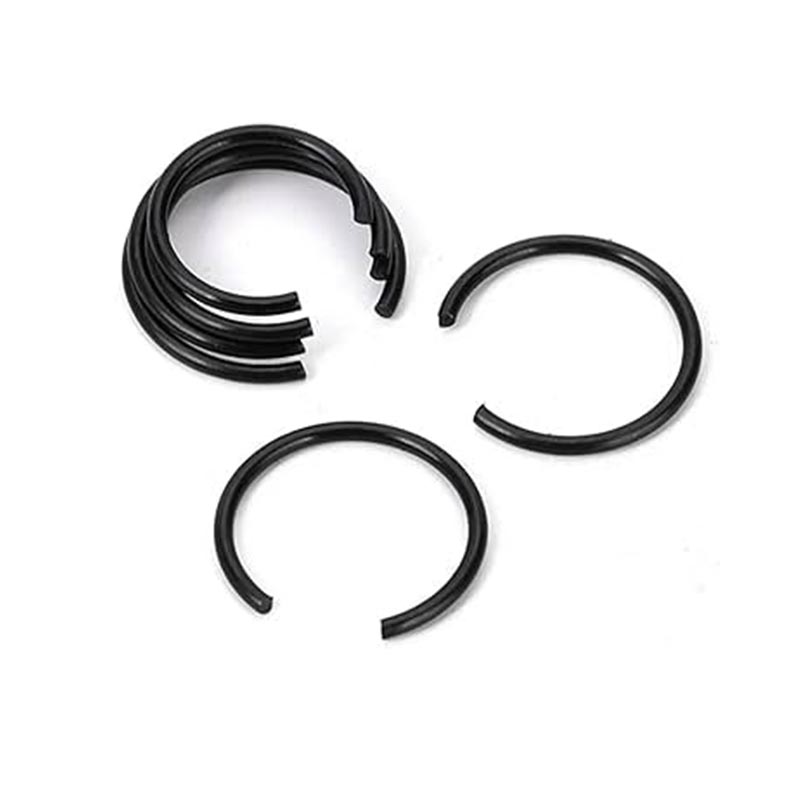

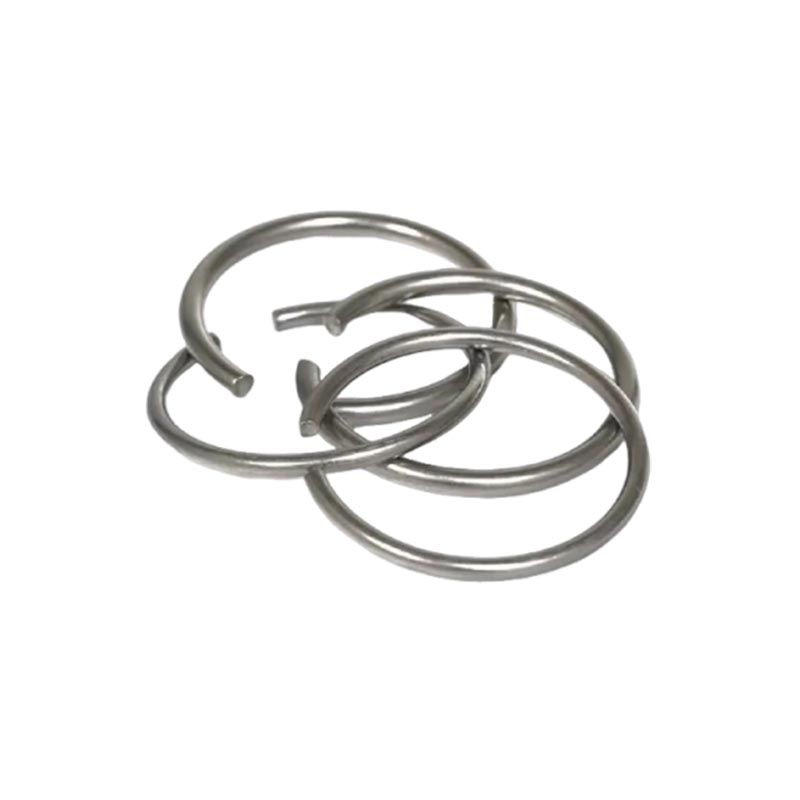

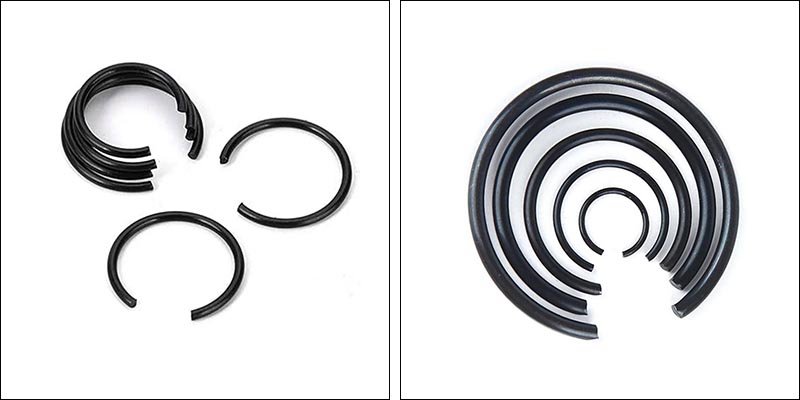

Kerek huzal rögzítő gyűrűk tengelyek

A kerek huzalos rögzítőgyűrűs tengelyek egyfajta axiális pozicionáló rögzítőelemek, egyszerű szerkezettel, alacsony költséggel és könnyű felszereléssel. Kerek keresztmetszetű rugós acélhuzalok feltekercselésével és vágásával készülnek, formájuk C-alakú, nyílással ellátott gyűrű. Saját rugalmasságukat kihasználva beilleszkedhetnek a tengelyen lévő félkör alakú hornyokba, hogy "vállat" képezzenek az alkatrészek, például a csapágyak és a fogaskerekek rögzítéséhez, megakadályozva, hogy axiálisan elmozduljanak a tengelyen.

A mag felépítése és beépítési elve

A rugalmas deformációra támaszkodva a tengelyátmérőnél nagyobb külső átmérőjű kerek huzalos bepattanógyűrűs tengelyek beszereléskor kitágulnak, beilleszkednek a tengely felső részén lévő félkör alakú horonyba, majd elengedés után teljesen visszapattannak a horony aljára, hogy elérjék a rögzítést.

Nyitás típusa

Két típusra oszlik: az egyik szerszámfurattal (mely rögzítőfogóval össze- és szétszerelhető), a másik pedig furat nélküli (a beszerelés megkönnyítése érdekében a végén általában egy meghatározott befogási vágási szöget hagynak).

Keresztmetszeti forma

A kerek huzal használata éles ellentétben áll a sajtolás útján kialakított négyzet/téglalap alakú rögzítőgyűrűkkel.

A termék előnyei

Figyelembe véve a kerek huzalos rögzítőgyűrűs tengelyek szerkezeti jellemzőit, a következő alapvető előnyöket és jellemzőket mutatjuk be:

Magas ár-érték arány

A Round Wire Snap Rings tengelyek alapanyagként acélhuzalból készülnek, amely szinte semmilyen él- vagy sarokhulladékot nem termel. Ezzel elkerülhető a formák magas költsége, és gazdaságos és hatékony megoldás.

Könnyű telepítés

A be- és szétszerelés általában szabványos reteszelő fogóval végezhető, ami segít az összeszerelés és a karbantartás hatékonyságának növelésében.

 Kompakt hely

Kompakt kialakítású, és nem foglal sok helyet a tengelyen vagy a lyukon belül. Így jól illeszkedik szűk helyekre, ahol korlátozott a hely.

 Teherbírási jellemzők

Az, hogy mekkora tolóerőt képes elviselni, általában kisebb, mint a kör- vagy téglalap alakú keresztmetszetű típusoknál. Így inkább könnyű és közepes terhelésre alkalmas.

Anyagválasztás

A Round Wire Snap Rings tengelyek általában rugóacélból vagy rozsdamentes acélból készülnek. Választhat olyan felületkezeléseket is, mint a fekete-oxid vagy a foszfátozás, hogy némi rozsdavédelmet nyújtson nekik.

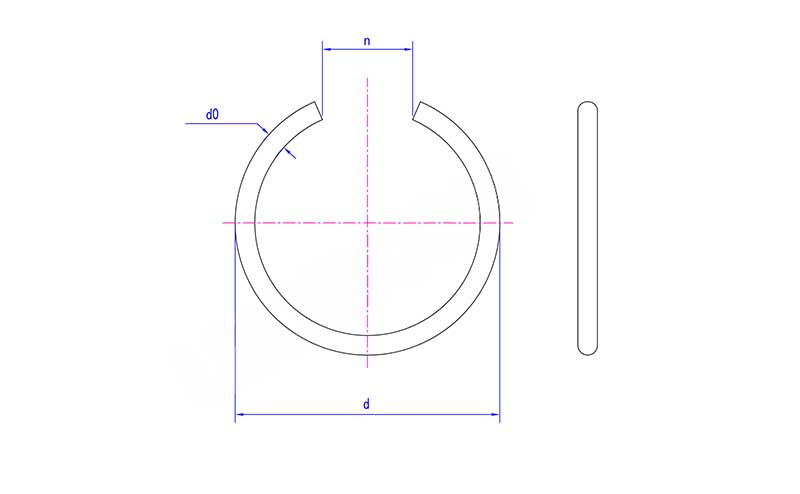

Hétfő	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
